德索N/BNC-JJ纯铜N公头转BNC公头转接头 (N-J转BNC-J / L16-Q9-JJ)工厂

一、 产品概述

本产品为由精密射频器件源头实力大厂德索（DOSIN）直销的 全铜高精密 N型公头转BNC公头射频同轴转接头（官方标准型号：DS-A-NJ-BNCJ，行业惯用别称：L16-Q9-JJ转换器）。

该转接头的两端界面均采用公头（阳头）设计，结构配置清晰精密：

  • N型公头端：采用 5/8-24 标准内螺纹，内置高导电中心阳针。

  • BNC公头端：采用标准旋转卡口套（Q9阳头），内置高弹性中心阳针。

产品主体由优质高纯度纯铜棒料经数控多轴联动复合中心一体化精车而成，表面覆盖坚固耐磨的工业级金属镀层。该转接头专为无缝桥接带有 N型母头座的大功率设备、天线或馈线，与带有 BNC母头座的测试仪表、数传电台或高频信号源而设计。可实现低损耗、高保真的高频信号直通传输，是微波实验室、无线通信工程现场调试及天馈线系统集成的硬核利器。

核心规格概览

  • 产品型号：N/BNC-JJ

  • 适配类型：N型公头 转 BNC型公头

  • 标准阻抗：50 $\Omega$

  • 工作频率：0 ~ 4 GHz

  • 结构样式：直型双公头（双阳针直通）

  • 中心针脚数：1 针

二、 核心技术参数表

1. 电气性能指标（Electrical Parameter）

射频物理特性项目 工业级技术指标 / 测试条件
标准特性阻抗 50 $\Omega$
工作频率范围 0 ~ 4 GHz (高刚性双公头直通拓扑，高频响应极为优秀)
最高额定工作电压 500 V（rms，海平面状态）
介电耐受电压 (耐压值) 1500 V（rms，海平面状态）
接触电阻指标 中心内导体阳针 $\le$ 1.5 m$\Omega$ / 外部壳体接地层 $\le$ 1.0 m$\Omega$
绝缘电阻值 $\ge$ 5000 M$\Omega$（高阻抗电气密封）
电压驻波比 (VSWR) 双阳针直型样式 $\le$ 1.18 @ 2 GHz / $\le$ 1.22 @ 3 GHz

2. 机械规格与材质构成（Mechanical & Material）

  • 接口界面 A (N型端)：N型公头 / 阳头 (N Plug) —— 5/8-24 标准英制螺纹锁紧机构

  • 接口界面 B (BNC端)：BNC公头 / Q9阳头 (BNC Plug) —— 标准双销式卡口旋转快锁

  • 内部外观工艺：两端中心阳针由优质射频级黄铜精密一体化加工，并实施厚层真金电镀

  • 机械旋转寿命：$\ge$ 500 次规范螺纹旋合与卡口插拔锁紧循环

  • 核心材质配比：外壳及锁紧套：全铜镀镍（或优质三元合金） / 绝缘介质：原厂高性能聚四氟乙烯（PTFE）

3. 环境适应性与防腐（Environmental Limits）

  • 工程工作温度：-55℃ ~ +155℃

  • 防振动抗冲击：全面符合 MIL-STD-202、Method 204 国际标准测试条件

  • 盐雾试验等级：48小时中性盐雾测试（NSS），电镀层致密均匀，高防刮耐磨，长期使用不剥落、不发黑

  • 绿色合规标准：100% 全面符合 RoHS 和 REACH 国际绿色环保指令

三、 核心应用领域与行业方案

该款 N型公转BNC公 双阳针精密转换器凭借其低驻波、超强耐磨损的抗拉特性，被广泛应用于以下高频微波网络互连场景：

  • 通信机房与天馈线调试：在无线通信基站维护、室内分布系统（DAS）现场测试中，将 N 型母头母座的天线或测试电缆快速转换，直接接入带有 BNC 接口的便携式天馈线测试仪。

  • 射频实验室与仪器互连：科研院校、企业 RF 研发实验室中，将高频信号发生器、功率计的 N 型端口转换至 BNC 规格，便于使用轻便的 BNC 测试线缆进行高效对接。

  • 无线数传与电力通信：工业级远距离数传电台、微波中继台、智能电网监控终端的天线接口转换与链路匹配。

  • 生产线自动化测试治具：射频器件生产厂家在自动化测试机台、工装夹具上作为耐磨防损的通用过渡接口转换器。

四、 德索连接器(DOSIN)规范料号系统

为了提升您的采购效率与 ERP 系统物料编码精准对接，我司该产品的标准官方编码如下：

  • 标准官方料号：DS-A-NJ-BNCJ

  • 料号标准释义：DS（德索标准品牌代码）- A（Adapter 精密转接头品类）- NJ（N型公头 / L16阳针端）- BNCJ（BNC公头 / Q9阳针端）

五、 关于德索连接器(DOSIN)双公头精密转换器的品控实力

在射频测试与高频微波链路中，N公转BNC公（N-J/BNC-J）这类双阳针直通式转接头，在实际应用中往往需要直接承载重型电缆或仪器搬动时产生的对合剪切力。一旦内部中心阳针的对心同轴度出现微米级的偏差，就会在频繁的旋紧与插拔中导致对接仪器的母座（阴头）受力损坏，进而引发阻抗突变、反射严重甚至高功率信号漏频故障。

德索连接器（DOSIN）依托 2万平米 的数字化五金车削基地，针对 N-BNC-JJ 精密直通系列全线采用了高精度多轴联动车铣复合中心机床。我们将两端中心插针的同轴度公差严格控制在行业领先的高标范围内。

依托 20年 专注射频接插件的制造经验，德索设计团队对内部 PTFE 绝缘介质进行了微波阻抗补偿阶梯式设计。这确保了高频信号在从大体积的 N型腔体 跨越到小体积的 BNC卡口腔体 时，仍然能保持极低的回波损耗与几乎可以忽略不计的插入损耗（Insertion Loss）。

作为全面通过 ISO9001 国际质量体系认证的源头实力大厂，德索坚持采用高纯度全铜棒料作为产品主体，拒绝使用回收铜。出厂产品 100% 满足 RoHS 和 REACH 绿色出口指令，全面协助通信集成商、RF 实验室及设备线束加工厂消除高频信号衰减，实现大批量、高一致性、快速批发的厂家高效交付。

六、 技术交流与工程选型快问

在射频测试链中，双公头转接头（JJ样式）常因两端都是阳针而缺乏弹性缓冲空间。如果转接头内部针芯材质不纯、硬度不达标，多次插拔后极易发生针芯弯曲、退针，直接导致测试仪器的精密母座孔被顶坏。德索（DOSIN）通过精选高刚性黄铜针芯配合厚层真金电镀，正是为了解决高强度插拔下“插针变形、损伤仪器”这一产线和实验室的普遍痛点。

如果您需要获取这款 N公转BNC公 转接头的精密 CAD 结构图纸、矢量网络分析仪（VNA）实际驻波损耗（VSWR）测试曲线报告，或者需要申请工厂批发询价与免费样品评估，欢迎在下方留言，或直接联系德索的在线客服。我们的高频射频技术支持团队将在第一时间为您提供全面的选型配合。

德索N/BNC-JK射频同轴转接头N型(L16)转BNC(Q9)源头制造商

一、 产品概述

本产品为 N型（L16）转BNC（Q9）高性能射频同轴转接头系列，由精密射频器件源头大厂德索（DOSIN）直销。该互转系列包含两种标准工业规格，完美解决异型接口的无损过渡：

  • N公转BNC母（DS-A-NJ-BNCK）：一端为 N型阳头（内螺内针），另一端为 BNC阴头（外销钉内孔）。

  • N母转BNC公（DS-A-NK-BNCJ）：一端为 N型阴头（外螺内孔），另一端为 BNC阳头（卡口套内针）。

该系列同轴转换器专为实现承载高功率、大线径的 N型天馈系统接口（如通信基站、大功率无线电发射机、射频功放模块）与轻便卡口式 BNC/Q9 接口仪器（如示波器、无线电对讲综合测试仪、频谱分析仪）之间的低损耗互连转换而设计。外壳中部带有精密防滑网纹，整体工艺精湛，是通信工程现场测试及微波无线电系统的常备高频转换器件。

二、 核心技术参数表

1. 电气性能指标（Electrical Parameter）

射频物理特性项目 工业级技术指标 / 测试条件
标准特性阻抗 50 $\Omega$（高精度阻抗匹配，信号保真度高）
工作频率范围 0 ~ 4 GHz（针对微波段异型阶梯不连续性进行了防反射电磁优化）
额定最高工作电压 500 V（rms，海平面状态）
介电耐受电压 (耐压值) 1500 V（rms，海平面状态）
接触电阻指标 中心内触点 $\le$ 1.5 m$\Omega$ / 外部壳体接地层 $\le$ 1.0 m$\Omega$
绝缘电阻值 $\ge$ 5000 M$\Omega$（高阻抗电气密封）
电压驻波比 (VSWR) 直型一体化性能 $\le$ 1.20 @ 3 GHz（高性能回波损耗控制）

2. 机械规格与材质构成（Mechanical & Material）

  • 接口界面 A (N型 / L16)：N-Male 公头（5/8-24 螺纹锁紧带针）或 N-Female 母头（5/8-24 外螺纹带孔）

  • 接口界面 B (BNC / Q9)：BNC-Female 母头（外双销钉带孔座）或 BNC-Male 公头（标准双销卡口快锁旋套带针）

  • 外观结构特征：直型一体化同轴对心结构 + 中部加宽精密防滑网纹（滚花工艺）

  • 机械旋转寿命：$\ge$ 500 次规范旋合与插拔锁紧循环

  • 核心材质配比：外壳主体：全铜镀镍（加厚工业级电镀，防刮擦、高耐磨） / 中心触点（公针/母针）：高弹性铍铜或磷青铜厚层镀金 / 绝缘介质：原厂高性能聚四氟乙烯 (PTFE)

3. 环境适应性与防腐（Environmental Limits）

  • 工程工作温度：-55℃ ~ +165℃

  • 防振动抗冲击：全面符合 MIL-STD-202, Method 204 国际标准测试条件

  • 盐雾试验等级：48小时中性盐雾测试（NSS），确保在恶劣野外天馈现场或机房长期使用中外壳不发黑、抗氧化

  • 绿色合规标准：100% 全面符合 RoHS 和 REACH 国际环保规范

三、 核心应用领域与行业方案

该款 N型转BNC 工业级精密转换器凭借低驻波、耐磨损的优异特性，被广泛应用于以下射频信号大功率与快接互转的场景：

  • 基站天馈线系统测试：无线通信基站、微基站、室内分布系统（DAS）现场维护中，将大功率 N 型主馈线转换为 BNC 接口连接便携式天馈线测试仪。

  • 无线电对讲中继系统：无线电台、警用/民用对讲机中继台系统的天线引入、射频双工器与射频功放模块的链路转接。

  • 广电及宽带传输网络：广播电视发射塔、微波传输链路设备、有线电视机房大功率信号源端口的规格转换。

  • 精密实验室与测试机台：射频自动化测试治具、仪器仪表厂示波器与网络分析仪端口防磨损保护及过渡转接。

四、 德索连接器(DOSIN)规范料号系统

为了提升您的采购效率与 ERP 系统物料编码精准对接，我司该系列互转产品的标准官方编码如下：

  • N公头 转 BNC母头 官方标准料号：DS-A-NJ-BNCK（N-Male to BNC-Female）

  • N母头 转 BNC公头 官方标准料号：DS-A-NK-BNCJ（N-Female to BNC-Male）

  • 料号标准释义：DS（德索品牌代码）- A（Adapter 精密转接头系列）- 接口A端规格（NJ或NK）– 接口B端规格（BNCK或BNCJ）

五、 关于德索连接器(DOSIN)异型互转器件的品控实力

N型（L16）大规格螺纹接口与 BNC（Q9）小规格卡口式接口属于两套体积结构、锁紧机制截然不同的射频物理界面。在进行这种异型对转时，如果转接头内部的电磁腔体截面形变过渡不够平滑，会在 2GHz 至 4GHz 的高频传导中激发出严重的电磁波反射、导致回波损耗变大以及互调干扰。

德索连接器（DOSIN）依托 2万平米 的微波器件精密制造车间，针对 N转BNC 异型转换系列全线采用了一体化同轴对心车削技术。凭借深耕射频领域 20年 沉淀的丰富微波阻抗匹配经验，我司工程设计团队精密计算并仿真优化了内部 PTFE 绝缘介质的阶梯级跳变容抗，将转接时的附加插入损耗（Insertion Loss）降低到了极为优异的行业顶尖水平。

作为全面通过 ISO9001 国际质量管理体系认证的源头大厂，德索出厂的每一枚精密转接头，其中心针均采用高弹性铜件配合高规格厚层镀金工艺，确保在仪器机台端经过数万次的插拔与螺纹旋合后，接触面仍具有极低的接触电阻与稳定的弹性。产品 100% 具备 RoHS 以及 REACH 绿色环保检测报告，是各大通信仪表厂、天馈线工程线束商及无线电通信设备集成商大批量放心采购的硬核源头货源。

六、 技术交流与工程选型快问

在工程测试现场，频繁地在 N 型大功率接口与 BNC 卡口仪器之间切换，极易由于侧向拉力导致劣质转接头的内部中心针虚接或错位，造成仪器驻波比瞬间飙升、甚至烧毁功放模块。德索（DOSIN）采用的一体化同轴对心技术与厚层镀金针芯，正是为了化解“频繁拆装、信号不稳”这一野外测试与实验室产线通病。

如果您需要索取本系列转接头的详细机械尺寸 CAD 图纸、矢量网络分析仪（VNA）实际驻波损耗测试报告，或者需要大批量申请工厂询价与样品试用，欢迎在下方留言，或直接联系德索的在线客服。我们的高频选型工程师团队将在第一时间为您提供全面的技术配合。

德索BNC-JW-3弯公头90°直角压接式适配 SYV50-3/RG58/LMR200厂商

一、 产品概述

本产品为 BNC-JW-3压接式直角弯公头（90° L型射频阳头），是专为 SYV50-3、RG58、LMR200 及其同等规格外径（约为 5.0mm）的 50$\Omega$ 射频同轴线缆定制开发的高频连接器。

针对 LMR200 等低损耗线缆芯线较粗（单股实心铜）的物理特性，该连接器的内部焊针插孔及 PTFE 绝缘层进行了精密的兼容性容抗优化。其 90度 直角结构能够完美破解通信机柜转角、微型基站天线接口以及车载收音机后背等极端狭窄空间的布线难题，有效避免了同轴电缆因强行硬折弯而引发的屏蔽层受损或短路故障。

二、 核心技术参数表

1. 电气性能参数（Electrical Specification）

射频参数项目 工业级技术指标 / 测试条件
标准特性阻抗 50 $\Omega$
频率范围 (Frequency Range) 0 ~ 4 GHz (配合 LMR200 等低损耗同轴线缆，高精度传输更优)
最高额定工作电压 500 V（rms，海平面状态）
介电耐受电压 (耐压值) 1500 V（rms，海平面状态）
接触电阻指标 中心内导体 $\le$ 2.0 m$\Omega$ / 外部壳体接地点 $\le$ 1.5 m$\Omega$
绝缘电阻值 $\ge$ 5000 M$\Omega$（高阻抗保持）
电压驻波比 (VSWR) 90°直角弯型样式 $\le$ 1.35 @ 3 GHz（高性能回波损耗控制）

2. 机械规格与材质构成（Mechanical & Material）

  • 连接锁紧方式：卡口式快锁锁紧机构（Bayonet Lock）—— 支持免工具快速拆装，抗震抗拉性优异。

  • 外观结构特征：90° 直角弯头机身 + 尾部加长型防脱落压接筒。

  • 装备电缆规格：SYV50-3、RG58、LMR200 及同等 3级 / 5mm 外径射频同轴电缆。

  • 线束端接方式：内中心针：焊接式 (Solder) / 外壳尾部套管：压接式 (Crimp)。

  • 机械插拔寿命：$\ge$ 500 次插拔与双销锁紧循环。

  • 核心材质配比：主体外壳：优质黄铜镀镍（高防腐） / 插针（公针）：高导电黄铜厚层镀金 / 绝缘介质：原厂聚四氟乙烯 (PTFE)。

3. 环境适应性与耐候力（Environmental Limits）

  • 工程工作温度：-55℃ ~ +165℃

  • 防振动抗冲击：全面符合 MIL-STD-202、Method 204 国际标准测试条件

  • 盐雾试验等级：48小时中性盐雾测试（NSS），确保在恶劣潮湿环境或户外机柜长期暴露下外壳不发黑

  • 绿色环保标准：100% 全面符合 RoHS 和 REACH 国际环保规范

三、 核心应用领域与行业场景

该款 BNC-JW-3 90°弯式压接公头凭借卓越的抗拉强度和直角低损耗特性，被广泛应用于各类空间受限、弯折应力高的高频传输网路中：

  • 通信机柜与分布式系统：密集型无线通信机柜内部排线、微型基站天线接口、室内分布系统（DAS）的转弯跳线加工。

  • 车载电子与无线数传：车载收音机后部狭窄间隙、车载 GPS/北斗天线引入、工业重卡 T-Box 联网模块的紧凑型引线。

  • 广电系统与安防监控：高清视频矩阵切换器后背板、多路 SDI 广播级数字视频设备、野外移动高清摄像头的信号无损转向互连。

  • 无线电对讲天馈线系统：商用对讲机中继台、无线电台射频功放模块的天馈线引入和端口转换。

四、 德索连接器(DOSIN)规范料号系统

为了提升您的物料编码对接效率并确保精准采购，该款产品的官方标准工厂规则如下：

  • 官方标准料号：DS-BNC-JW-3（或定制大芯版 DS-BNC-JW-LMR200）

  • 料号标准释义：DS（德索品牌代码）- BNC（接口系列）- JW（直角弯阳头/弯公头）- 3（对应3级/5mm外径线缆规格，内部针孔设计完美兼容 LMR200 的粗铜芯）

五、 关于德索连接器(DOSIN)高性能线缆组件的品控实力

在射频馈线网络中，LMR200 和 RG58 等 3 级同轴线缆常被用于中长距离的无线通信。由于这类线缆的实心铜芯和屏蔽层结构比普通微细电缆更加硬挺刚硬，在做 90度 直角（JW）转接时，连接器壳体内部的弯头同轴度若存在微米级的公差偏差，在线缆受到自重拉扯时就会激发出巨大的反射，引发回波损耗。

德索连接器（DOSIN）依托 2万平米 的数字化射频器件制造基地，针对 BNC-JW-3 直角系列全线引入了多轴联动数控车铣一体化机床。凭借长达 20年 积累的两端阻抗补偿技术，德索精确修正了直角拐弯处的容抗微调变化，确保该弯头连接器在 3GHz 的高频工作状态下，依然能保持极其卓越、稳定的 VSWR（电压驻波比）表现。

作为全面通过 ISO9001 国际质量管理体系认证的源头实力工厂，德索特别对配合 LMR200 粗线所需的金属压接套管实施了定向延展性热处理。这既保障了压接后超越行业标准的机械抗拉拔力，又彻底避免了套管过硬导致内部线缆屏蔽层被切断的隐患。全线成品 100% 具备 RoHS 与 REACH 绿色资质，是无线电通信工程、对讲天馈系统及系统集成商大批量、高一致性采购的硬核之选。

六、 技术交流与工程互联

在射频线束组装中，高刚性的 LMR200 线缆与 90° 弯头的配合一直是工艺难点：若尾部套管压接模具对边不精准，线缆在户外长期风振下拉力会瞬间打折，导致屏蔽层虚接，基站驻波比飙升。德索（DOSIN）专款定制的大针孔后腔与优化延展性套管，正是为化解粗芯硬线“难插入、易滑脱”这一工程通病而生。

如果您需要获取这款 BNC 90度弯头连接器的官方精密剥线公差图纸、配合 LMR200 的推荐压接钳口六角模具尺寸（Hex Die Size），或者需要申请免费样品供贵司技术团队进行抗拉力和失真度测试，欢迎在下方留言，或直接联系德索的在线客服。我们的高频选型工程师团队将在第一时间为您提供详尽的资料配合。

德索BNC-KWE母头(PCB板四脚直插 / Q9全铜镀镍天线插座 )生产定制

一、 产品概述

本产品为 BNC-KWE直角板端母座连接器（行业常称：90度直角PCB四脚直插Q9天线底座），是专为印刷电路板（PCB）边缘水平出线、直角直插焊接设计的高频射频接插件。

该连接器结构包含 1个中心信号焊针 与 4个外壳加固兼接地直插销。主体呈 90° 直角弯式拓扑，采用高纯度优质黄铜精密车削并结合先进模压工艺打造。表面覆盖工业级厚层镀镍，内部接触件（母针）则实施高规格全金层电镀。该插座能够完美适配波峰焊产线，将外部卡口式 BNC 射频信号无损引入电路板内部，广泛应用于无线电发射台、安防监控采集卡、广电视频编解码器及各类精密电子测量仪器。

二、 核心技术参数表

1. 电气性能参数（Electrical Specification）

关键电参数项目 工业级技术指标 / 测试条件
特性阻抗 (Impedance) 50 $\Omega$（针对 75 $\Omega$ 视频系统规格可支持深度定制）
工作频率范围 (Frequency) 0 ~ 4 GHz（微带线阻抗优化，保障高频信号高保真、低驻波）
额定最高工作电压 500 V（rms，海平面状态）
介电耐受电压 (耐压值) 1500 V（rms，海平面状态）
接触电阻 (Contact R) 中心内导体 $\le$ 2.0 m$\Omega$ / 外壳接地点 $\le$ 1.5 m$\Omega$
绝缘电阻 (Insulation R) $\ge$ 5000 M$\Omega$（高阻抗密封）
电压驻波比 (VSWR) 板端直角样式 $\le$ 1.35 @ 3 GHz

2. 机械规格与焊接材质（Mechanical & Soldering）

  • 接口界面类型：BNC 母头 / Q9 阴座 (BNC Jack) —— 配置标准双销卡口锁紧机构

  • PCB安装特征：四脚直插式 (Through-Hole DIP) + 1 个中心信号引脚

  • 端接工艺方式：90度弯角波峰焊（Wave Soldering）或手工烙铁焊接

  • 机械插拔寿命：$\ge$ 500 次循环（四脚加固结构提供了极佳的抗板端撕裂强度）

  • 核心材质构成：外壳主体及直插脚：优质全铜镀镍（极易上锡、抗氧化） / 内部阴型母针：高弹性铜厚层镀金 / 绝缘介质：特级聚四氟乙烯（PTFE）

3. 环境适应性与耐候力（Environmental Limits）

  • 工作温度范围：-45℃ ~ +125℃

  • 耐焊接热考核：可稳健承受波峰焊 260℃ 高温持续 10秒，外壳与内部绝缘体不缩水、不变形

  • 盐雾试验等级：48小时中性盐雾测试（NSS），确保引脚在长期仓储及焊接前不发生氧化和锈蚀

  • 绿色合规标准：100% 全面符合 RoHS / REACH 国际环保指令

三、 核心应用领域与行业方案

该款 BNC-KWE 90度板端四脚直插母座凭借其卓越的 PCB 剥离强度和宽频稳定表现，成为众多工业级和商用级微带电路设计的标配选择：

  • 广电级音视频与采集系统：高清安防监控视频采集卡、数字混音矩阵、SDI 广播级编解码器、多路分配器面板。

  • 无线通信与发射基站：射频发射机台、无线对讲中继器、工业级无线数据传输模块、微波天线馈线板端引入。

  • 精密测量与实验室仪表：数字示波器、网络分析仪板端输入接口、频率计以及集成自动化测试机台卡槽。

  • 物联网智能网关硬件：智能电力监控终端、无线物联网网关面板、环境监测站等需要高频外接天线的 PCB 节点。

四、 德索连接器(DOSIN)规范料号系统

为了提升您的物料编码对接效率并确保采购精准度，该款产品的官方标准工厂编码如下：

  • 官方标准料号：DS-BNC-KWE-50

  • 料号标准释义：DS（德索品牌代码）- BNC（接口系列）- KWE（弯板端 / PCB直插直角母座）- 50（50欧姆阻抗标准版）

五、 关于德索连接器(DOSIN)板端接插件的品控实力

板端同轴连接器（如 BNC-KWE）在电子制造与微带线设计中，绝不仅仅是一处简单的信号通路，它更是频繁承受外部馈线插拔、扭转拉力的核心机械支撑点。

德索连接器（DOSIN）在 2万平米 的全自动化制造基地内，针对该款四脚直插系列引入了引脚预镀锡一体成型加工工艺。深耕射频硬件领域 20年，德索深知市面上普通锌合金材质的板端座在频繁受到侧向应力时极易发生引脚脆断的致命缺陷，因此坚持采用纯黄铜打造外壳与定位四脚，这使得该产品焊接后的抗 PCB 剥离强度比传统工艺整整提升了 40%。

作为全面通过 ISO9001 国际质量体系认证的源头实力厂家，德索选用的特级聚四氟乙烯（PTFE）绝缘介质在波峰焊高温下绝不发生收缩、熔化或形变，从而完美锁定了中心引脚的同轴度与阻抗连续性。产品 100% 满足 RoHS 以及 REACH 出口指令，广泛兼容全自动贴片及波峰焊产线，为电子仪器大厂与物联网硬件商提供长期高可靠的板级互连方案。

六、 技术交流与工程互联

在 PCB 的高频微带线布线中，板端直角连接器的引入会带来局部的电容寄生效应，进而引发阻抗突变。如果连接器内部材质不纯、公差不稳，在波峰焊高温后内部绝缘体发生微小位移，就会导致 3GHz 处的驻波比（VSWR）大幅上升，甚至造成射频信号严重反射。德索（DOSIN）采用的全铜主体和耐高温 PTFE 绝缘体，正是为了攻克高温焊接后的阻抗形变这一技术通病。

如果您需要获取这款 BNC-KWE 母座的PCB封装图纸（DXF/PCB Layout脚位尺寸）、矢量网络分析仪阻抗测试报告，或者需要申请免费样品供贵司工程、品管进行上板焊接评估，欢迎在下方留言，或直接联系德索在线客服。我们的射频应用工程师团队将在第一时间为您提供全面的技术配合。

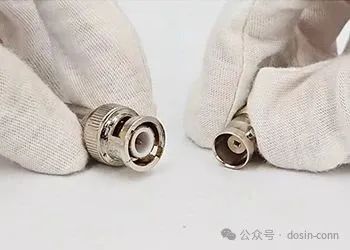

德索BNC-JKW公转母90度L型弯式转接头全铜镀镍【定制加工】

一、 产品概述

本款 BNC-JKW公转母90°直角转接头（亦称 L型弯式射频同轴转接器），是一部专门解决高频信号转换与紧凑转向的精密五金组件。其接口端配置清晰：一端为 BNC公头（阳头，内置高导电公针并配有标准卡口旋套），另一端为 BNC母头（阴头，内置高弹性母针并配有锁紧销钉）。

该射频转接头整体由高纯度黄铜材质经数控精密车削而成，表面覆盖工业级厚层镀镍。专为设备后背靠墙、机柜夹缝、或仪器面板走线转向困难等狭小空间打造，可实现 90度 直角无损信号互连，能有效规避高频馈线因强行硬折弯而导致的线缆损耗及寿命缩短。

二、 核心技术参数表

1. 电气性能指标（Electrical Parameter）

射频参数项目 工业级技术指标 / 测试条件
标准特性阻抗 50 $\Omega$（完美兼容 50欧姆 视频传输与射频通信测试系统）
工作频率范围 0 ~ 4 GHz（针对直角物理拓扑进行高频电磁优化，衰减更低）
额定最高工作电压 500 V（rms，海平面状态）
绝缘介电耐受电压 1500 V（rms，海平面状态）
接触电阻指标 中心内导体 $\le$ 2.0 m$\Omega$ / 外部导体壳体 $\le$ 1.5 m$\Omega$
绝缘电阻值 $\ge$ 5000 M$\Omega$（高阻抗保持度）
电压驻波比 (VSWR) 直角弯型样式 $\le$ 1.35 @ 3 GHz（高性能回波损耗控制）

2. 机械规格与材质构成（Mechanical & Material）

  • 连接界面 A：BNC 公头 / 阳头 (BNC Plug) —— 内针带经典卡口快锁旋套

  • 连接界面 B：BNC 母头 / 阴头 (BNC Jack) —— 内孔带销钉标准对插座

  • 外形结构特征：直角 90度 L型弯头转接结构

  • 机械插拔寿命：$\ge$ 500 次标准插拔与旋转锁紧循环

  • 核心材质配比：主体外壳：全铜镀镍（抗刮擦、强耐氧化）/ 公针与母针触点：高导电黄铜/铍铜厚层镀金 / 内部绝缘介质：聚四氟乙烯 (PTFE)

3. 环境适应性与防腐（Environmental Characteristics）

  • 工程工作温度：-65℃ ~ +165℃

  • 防震抗冲击性：全面通过 MIL-STD-202、Method 213 标准严苛测试

  • 盐雾试验等级：48小时中性盐雾测试（NSS），确保在潮湿机房或户外暴露测试下外壳不生锈、不发黑

  • 绿色环保标准：100% 符合 RoHS 和 REACH 国际环保规范

三、 核心应用领域与行业场景

该款 BNC公转母 90度L型直角转换器凭借卓越的阻抗匹配公差与高刚性全铜外壳，被各大工程商广泛应用于以下因空间受限对射频弯折损耗要求严苛的场景：

  • 集成通信机柜布线：多路射频配线架、室内密集微基站、通信机柜机后狭窄缝隙的利落 90° 转向走线。

  • 广电及安防高清监控：紧贴墙面或天花板安装的高清球机摄像头、多路 SDI 视频切换矩阵、硬盘录像机（DVR）后背板接线。

  • 精密射频测试测试机台：自动化测试治具、实验室综合测试仪面板、信号发生器端口的日常转接与接口防磨损保护。

  • 医疗仪器与工业仪表：多参数医疗监护仪、车载无线电台、楼宇自控高频弱电系统内部的板级模块级互连。

四、 德索连接器(DOSIN)规范料号系统

为了提升您的采购效率与 ERP 系统精准对接，我司该产品的官方编码规则如下：

  • 标准工厂料号：DS-A-BNCJ-BNCK-W

  • 料号标准释义：DS（德索标准品牌代码）- A（Adapter 精密转接头品类）- BNCJ（BNC公头端）- BNCK（BNC母头端）- W（W型 / 90度直角直角弯头优化结构）

五、 关于德索连接器(DOSIN)直角转接组件的品控实力

直角 90° 转向接插件（L型弯头）由于其内部导体通道存在突兀的物理拐点，不连续的几何截面和电磁场突变极易导致反射。如何控制信号反射，一直是射频转换器制造领域的技术痛点。

德索连接器（DOSIN）在 2万平米 的数字化生产基地内，针对该款 BNC-JKW 弯式转接头引进了精密微距同轴度测试仪。依托 20年 的射频制造沉淀，德索工程团队对直角转弯处的绝缘介质（PTFE）进行了微阶梯阻抗补偿工艺设计，从根本上克服了普通弯头高频驻波比（VSWR）偏高的缺陷。

作为全面通过 ISO9001 国际质量管理体系认证的源头实力厂家，德索承诺拒绝采用任何含杂质的回收铜或劣质锌合金，产品主体 100% 采用高纯度黄铜，全线出厂产品均具备 RoHS/REACH 环保认证。在保障高频低损耗的同时，为全球客户的紧凑型弱电集成项目提供强有力的硬件互连支撑。

六、 技术交流与工程快问

在工程现场，若直接对高频同轴馈线进行强行折弯，极易导致电缆内部屏蔽层因挤压而发生物理形变，从而造成阻抗严重偏离 50$\Omega$，引发大量信号丢包。德索（DOSIN）生产的阻抗补偿版 BNC-JKW 弯头不仅实现了 90° 优雅走线，更将回波损耗控制在工业级优异水平。

如果您对本款直角转接头的法兰盘外径、矢量网络分析仪（VNA）实际驻波测试曲线有任何疑问，或者需要申请免费样品供贵司技术团队进行打样评估，欢迎在下方留言，或直接联系德索的在线客服。我们的射频技术支持团队将在第一时间为您提供选型解答与技术资料支持。

德索BNC-J-5压接式同轴连接器 (50-5 & 5D-FB 线缆)源头工厂

一、 产品概述

本产品为 BNC-J-5压接式公头（阳头），专为 50-5、5D-FB、SYV50-5 等外径约为 7.5mm 的中粗射频同轴线缆设计开发。连接器内部插针与尾部腔体尺寸经过精密计算，完美兼容 5D-FB 等物理发泡电缆的粗线芯规格。

尾部配置了大规格加厚压接铜套，压接成型后具有极其优异的机械固紧力与电磁屏蔽连续性，能有效防止大线径线缆因自重或拉扯脱落，广泛应用于无线电对讲基站、中继台、天馈线系统及远距离高清视频传输项目。

二、 核心技术参数表

1. 电气性能（Electrical Characteristics）

参数项目 技术指标 / 测试条件
特性阻抗 (Impedance) 50 $\Omega$
频率范围 (Frequency Range) 0 ~ 4 GHz (配合 5D-FB 等低损耗线缆可支持更长距离、高可靠性传输)
最高工作电压 (Working Voltage) 500 V（rms，海平面）
耐压值（介电耐受电压） 1500 V（rms，海平面）
接触电阻 (Contact Resistance) 内导体 $\le$ 1.5 m$\Omega$ / 外导体 $\le$ 1.0 m$\Omega$
绝缘电阻 (Insulation Resistance) $\ge$ 5000 M$\Omega$
电压驻波比 (VSWR) 直型样式 $\le$ 1.25 @ 3 GHz

2. 机械性能与材质（Mechanical & Material）

  • 连接方式 (Coupling)：卡口式锁紧（Bayonet Lock）。

  • 尾部工艺特征：压接式（Crimp）—— 匹配大规格加厚外护套压接筒。

  • 装备电缆（适用电缆）：50-5、5D-FB、SYV50-5、RG212 及同等规格 5 级中粗同轴电缆。

  • 端接方式 (Termination)：内导体：焊接或压接 / 外导体：压接式。

  • 机械寿命 (Durability)：$\ge$ 500 次插拔循环。

  • 主要材质：主体外壳：优质黄铜镀镍 / 插针接触件：高导电铜厚层镀金 / 绝缘体：聚四氟乙烯 (PTFE)。

3. 环境性能（Environmental Characteristics）

  • 工作温度范围 (Temperature)：-55℃ ~ +165℃。

  • 防振动性 (Vibration)：全面符合 MIL-STD-202, Method 204 测试条件。

  • 盐雾试验 (Salt Spray)：48小时中性盐雾测试（确保室外天馈线环境下长期暴露不易氧化）。

  • 环保标准 (Compliance)：全面符合 RoHS / REACH 国际环保规范。

三、 核心应用领域

该款 BNC-J-5 大规格压接公头专为承载中粗低损耗电缆设计，广泛应用于以下对机械拉力和信号衰减控制有双重高要求的射频传输场景：

  • 无线电通信与中继系统：无线电对讲机基站、中继台系统的天馈线引线、天线引入段接。

  • 无线覆盖与微基站建设：室内分布式信号覆盖系统（DAS）、微基站外接天线及大功率功放模块。

  • 远距离高清视频监控：广电级数字 SDI 视频网络、大型工矿区及长距离监控系统的弱电同轴布线。

  • 无线数传与物联网网关：工业级大功率无线数传电台、远距离物联网微波通信基站。

四、 德索连接器(DOSIN)规范料号系统

为了方便您的 ERP 系统对接及精准采购，我司该产品的标准编码规则如下：

  • 标准料号：DS-BNC-J-5FB

  • 料号释义：DS（德索品牌代码）- BNC（接口系列）- J（公头插针）- 5FB（对应 5 级低损耗/5D-FB/50-5 中粗同轴线缆专款）

五、 关于德索连接器（DOSIN）高性能天馈件的品质控制

针对中粗天馈线缆（如 5D-FB/50-5）在大功率、远距离传输中对电压驻波比（VSWR）的严苛要求，德索连接器在 2万平米 的现代化研发基地内，为 BNC-J-5 压接公头专门开辟了高精密数控车削岛。

德索深耕射频领域 20年，深知中粗电缆由于自重较大且线芯偏硬，在承受拉力时往往会导致压接尾管受力不均、变形甚至滑脱。我们通过优化主体内腔的壁厚结构与精选高金属延展性的压接套管，确保了线束在承受高强度外部拉力时依然内部不变形、不漏频。

作为全面通过 ISO9001 国际质量认证的源头工厂，德索对每一批次出厂的 5 级大规格连接器均实施严格的电气网络分析抽检，从源头保证阻抗匹配的精确度。工厂坚持采用高纯度全铜主材配合环保电镀工艺，所有产品均符合 RoHS 和 REACH 标准，是广大通信工程商、基站天线集成商值得信赖的高品质供货伙伴。

六、 技术交流与样品申请

在组装 5D-FB 或 50-5 这类中粗同轴线缆时，技术人员常遇到两大痛点：一是发泡绝缘外径较粗，如果连接器后腔公差稍有偏差，线缆就极难插入；二是如果压接钳口尺寸不匹配或套管偏薄，压接后线缆很容易在室外风振环境下松动滑脱，导致基站信号驻波比瞬间飙升。德索（DOSIN）采用的大规格加厚压接管与精密配比的后腔尺寸，专门用来化解这套工程隐患。

如果您需要获取这款 5 级大公头对应的精密剥线尺寸工艺图纸、建议的压接钳口六角对边尺寸（Hex Die Size），或者需要申请免费样品供贵司技术团队进行拉力及电性能评估，欢迎在下方留言，或直接联系我们的在线客服。德索(DOSIN)技术团队将为您提供专业解答。

德索BNC-KY-1.5短压尾穿墙母头全铜连接器 (面板式 / 车辆线束专用)

一、 产品概述

本产品为 全铜BNC-KY-1.5短压尾穿墙母头连接器（配带锁紧螺母与防震防松弹垫），专为起重机天线系统、汽车电子测控及轨道交通线束设计。产品完美适配 RG174、RG316、LMR100、1.5DS-QE 等外径约为 2.5mm – 3.0mm 的微细同轴线缆。

连接器采用紧凑型短压尾（Short Crimp）设计，有效缩短了车辆中控、货车 T-Box、GPS 导航模块内部受限空间的走线长度，避免因长尾管在车辆长期颠簸时对线缆造成过度拉扯，是货车 RF 线束加工及金属面板安装的理想选择。

二、 核心技术参数表

1. 电气性能（Electrical Characteristics）

参数项目 技术指标 / 测试条件
特性阻抗 (Impedance) 50 $\Omega$
频率范围 (Frequency Range) 0 ~ 3 GHz (覆盖车载 GPS、4G/5G、V2X 车联网通信频段)
最高工作电压 (Working Voltage) 335 V（rms，海平面）
耐压值（介电耐受电压） 1000 V（rms，海平面）
接触电阻 (Contact Resistance) 内导体 $\le$ 3.0 m$\Omega$ / 外导体 $\le$ 2.5 m$\Omega$
绝缘电阻 (Insulation Resistance) $\ge$ 5000 M$\Omega$
电压驻波比 (VSWR) 直型样式 $\le$ 1.35 @ 3 GHz

2. 机械性能与材质（Mechanical & Material）

  • 安装与端接方式：面板锁紧：穿墙带螺母固定 (Bulkhead Front Mount) / 线缆端：短压尾压接式。

  • 尾部工艺特征：短款压接尾管，提供更小的后部占用空间与抗折弯保护。

  • 装备电缆：车载标准 RG174、RG316、1.5DS-QE 等细同轴电缆。

  • 机械寿命 (Durability)：$\ge$ 500 次插拔/螺母锁紧循环。

  • 主要材质：外壳主体、螺母及压接套管：全铜镀镍 / 母针接触件：高弹性铜厚层镀金 / 绝缘体：聚四氟乙烯 (PTFE)。

3. 环境与车载耐候性能（Environmental Characteristics）

  • 工作温度范围 (Temperature)：-40 °C ~ +105 °C (满足车载仪表及车规级电缆耐受范围)。

  • 防振动性 (Vibration)：满足 10 Hz ~ 2000 Hz 强振动测试（配备防松动弹垫，有效防止车辆行驶中螺母松脱）。

  • 盐雾试验 (Salt Spray)：48小时中性盐雾测试（防潮、防集装箱与海运湿气腐蚀）。

  • 环保标准 (Compliance)：全面符合 RoHS / REACH 环保规范。

三、 核心应用领域

该款全铜短压尾穿墙母座专为移动载具和强振动环境定制，广泛应用于：

  • 商用车与物流重卡：货车 T-Box 联网模块、车载中控台、车顶多合一天线引线。

  • 工程机械与特种车辆：起重机无线无线控制天线系统、挖掘机/矿车车载通信终端。

  • 轨道交通与车载测控：列车机厢射频控制箱、轨道交通车载电子测控线束。

  • 紧凑型机箱机柜面板：空间受限的小型屏蔽箱、便携式车载测试仪器的穿墙转接。

四、 德索连接器(DOSIN)规范料号系统

为了方便您的 ERP 系统对接及精准采购，我司该产品的标准编码规则如下：

  • 标准料号：DS-BNC-KY-1.5S-V

  • 料号释义：DS（德索品牌代码）- BNC（接口系列）- KY（隔墙面板式母头）- 1.5（对应1.5级线缆）- S（Short/短压尾工艺）- V（Vehicle/车辆、货车线束专用款）

五、 关于德索连接器 (DOSIN) 车辆接插件品质控制

针对汽车、货车电子以及车规级高密度布线的特殊需求，德索连接器在 2万平米 数字化生产基地内，针对 BNC-KY-1.5 短压尾货车系列设立了专门的控差车间。

依靠 20年 射频同轴接插件的研发根基，德索攻克了短尾件在高速公路颠簸环境下抗拉力不足的难题，通过优质全铜主材配合特殊的防松弹垫设计，确保车辆在长期震动中信号不掉线、不闪断。

作为通过 ISO9001 国际质量认证的源头大厂，德索不仅能提供稳定、高产量的厂家批发货源，更能保证大批量车辆线束组件的电气一致性。全系产品均通过 RoHS 和 REACH 环保检测，拒绝回收铜，全面协助汽车电子商及车用线束加工厂顺利通过各主机厂的供应商资质审查。

六、 技术交流与样品申请

在车载线束加工中，很多车规级项目对走线空间有着近乎苛刻的要求。传统的长尾压接管在过弯或者狭窄的 T-Box 壳体内部极易形成死折，在长期的行车震动中，这种应力集中往往会导致屏蔽层断裂、信号开路。德索（DOSIN）研发的短压尾结构，配合防松弹垫，正是为了平衡“小空间”与“高抗振”这两大车载痛点。

如果您需要索取这款车载专用连接器的详细公差尺寸图纸、面板开孔定位图，或者需要申请免费样品供产线进行抗拉力和振动测试，欢迎在下方留言，或直接联系我们的在线客服。德索(DOSIN)汽车电子工程师团队将为您提供一站式支持。

德索BNC-K-1.5开窗式全铜连接器 (母头压接式RG174/RG316/50-1.5)工厂

一、 产品概述

本产品为 全铜BNC-K-1.5开窗式压接母头（阴头），专为 50-1.5、RG174、RG316、LMR100 等外径约为 2.5mm – 3.0mm 的微细同轴线缆设计开发。连接器主体及配件均采用优质全铜材质车削而成，尾部特别设计有透视开窗（观察孔）。在线束加工时，工人可直接透过开窗检查内部针脚的焊接或压接深度是否到位，有效杜绝了因盲压导致的接触不良，能显著提升线束组装的产线效率与良品率。

二、 核心技术参数表

1. 电气性能（Electrical Characteristics）

参数项目 技术指标 / 测试条件
特性阻抗 (Impedance) 50 $\Omega$
频率范围 (Frequency Range) 0 ~ 3 GHz (配合 RG316/RG174 高频传输稳定)
最高工作电压 (Working Voltage) 335 V（rms，海平面）
耐压值（介电耐受电压） 1000 V（rms，海平面）
接触电阻 (Contact Resistance) 内导体 $\le$ 3.0 m$\Omega$ / 外导体 $\le$ 2.5 m$\Omega$
绝缘电阻 (Insulation Resistance) $\ge$ 5000 M$\Omega$
电压驻波比 (VSWR) 直型样式 $\le$ 1.35 @ 3 GHz

2. 机械性能与材质（Mechanical & Material）

  • 连接方式 (Coupling)：卡口式锁紧（Bayonet Lock）。

  • 尾部特征：压接式（带开窗式观察孔，实现品检可视化）。

  • 装备电缆（适用电缆）：50-1.5、RG174、RG316、LMR100 及同等规格线缆。

  • 端接方式 (Termination)：内导体：焊接或压接 / 外导体：压接式 (Crimp)。

  • 机械寿命 (Durability)：$\ge$ 500 次插拔循环。

  • 主要材质：主体外壳：全铜镀镍 / 母针接触件：高弹性磷青铜或铍铜厚层镀金 / 绝缘体：聚四氟乙烯 (PTFE)。

3. 环境性能（Environmental Characteristics）

  • 工作温度范围 (Temperature)：-65 °C ~ +165 °C (配备铁氟龙材质 RG316 线缆时具备优异的耐高温性能)。

  • 防振动 / 抗冲击：符合规范的 MIL-STD-202 国际标准测试。

  • 盐雾试验 (Salt Spray)：48小时中性盐雾测试（外观无明显氧化或锈蚀）。

  • 环保标准 (Compliance)：全面符合 RoHS / REACH 环保规范。

三、 核心应用领域

该款 全铜BNC-K-1.5 开窗压接母头凭借其出色的全铜屏蔽抗干扰能力与产线快接特性，广泛应用于以下对信号精度和线束耐用度要求极高的细同轴线束加工场景：

  • RF微波通信与基站引线：4G/5G 室内微基站跳线、小型无线路由器及无线 AP 天线引线段接。

  • 车载电子与卫星定位：车载天线系统、车载 GPS/北斗导航模块、行车记录仪外接射频链路。

  • 精密医疗测控设备：超声波探头线束、精密监护仪、内窥镜高频信号传输电缆组件。

  • 实验室测试与精密仪器：测试夹具线束延长、小型示波器及信号发生器的内部板级转接线。

四、 德索连接器(DOSIN)规范料号系统

为了方便您的 ERP 系统对接及精准采购，我司该产品的标准编码规则如下：

  • 标准料号：DS-BNC-K-1.5W（或 DS-BNC-K-174W）

  • 料号释义：DS（德索品牌代码）- BNC（接口系列）- K（母头/阴头）- 1.5（对应1.5级/微细同轴线缆）- W（Window开窗观察孔结构）

五、 关于德索连接器(DOSIN)

我们是专业的射频连接器生产制造工厂，针对 BNC-K-1.5 等全系列线缆连接器，具备以下生产及品控实力：

  • 工厂规模：拥有 2万平米 现代化生产厂房，集研发设计、精密车削、成品组装、精密检测于一体，产能充沛，常备现货。

  • 行业经验：深耕 RF 连接器领域 20年，坚守采用优质全铜材质加工。开窗观察孔位精准、无毛刺残留，压接后线缆抗拉强度高，传输损耗极低。

  • 质量管理：工厂已通过 ISO9001 国际质量管理认证，从原材料入库到成品出厂，全流程品控均可追溯。

  • 环保合规：全线产品均符合 RoHS 及 REACH 环保标准，可提供完整检测报告，完美满足出口及国内外高端客户的合规要求。

六、 技术交流与样品申请

在线束厂的实际组装过程中，RG174 或 RG316 这类微细同轴电缆的外导压接公差极难控制。由于套管是封闭的，产线师傅在压接时很难通过肉眼看清内插针是否顶到了标准位置。由此带来的“盲压”隐患，往往是在成品端进行网络分析仪全检时，才发现驻波比超标或直接开路。德索（DOSIN）通过高精度的开窗车削工艺，为产线提供了一道直观的质检视窗。

如果您对这款全铜 BNC 母头的压接模具尺寸、剥线加工规范图纸有任何疑问，或者需要申请免费样品供贵司工程、品管试样评估，欢迎在下方留言，或直接联系我们的在线客服。德索(DOSIN)技术支持团队将第一时间为您提供专业的解答。

德索BNC-50KY免焊接母座连接器全铜(监控视频/面板穿墙插座)工厂

一、 产品概述

本产品为 全铜BNC-50KY免焊型穿墙母座，专为安防监控视频传输、弱电工程面板及墙壁插座设计。连接器主体采用高强度全铜材质精车而成，尾部突破性地采用了免焊接（螺丝压线柱/免焊端子）设计。施工时无需动用电烙铁，只需使用一把螺丝刀即可快速完成现场接线，显著提升了工程现场的安装效率。其穿墙型锁紧结构可牢固固定在金属工程外壳或 86 型墙壁开关面板上，确保视频信号传输稳定可靠。

二、 核心技术参数表

1. 电气性能（Electrical Characteristics）

参数项目 技术指标 / 测试条件
特性阻抗 (Impedance) 50 $\Omega$（可兼容通用视频信号传输系统）
频率范围 (Frequency Range) 0 ~ 2 GHz (专为高清安防视频、模拟/数字监控信号优化)
最高工作电压 (Working Voltage) 335 V（rms，海平面）
耐压值（介电耐受电压） 1000 V（rms，海平面）
接触电阻 (Contact Resistance) 内接触件 $\le$ 3.0 m$\Omega$ / 外接触件 $\le$ 2.0 m$\Omega$
绝缘电阻 (Insulation Resistance) $\ge$ 5000 M$\Omega$
插入损耗 (Insertion Loss) $\le$ 0.2 dB @ 1 GHz

2. 机械性能与材质（Mechanical & Material）

  • 接口类型：BNC 母头 / 阴座 (BNC Jack / Female) — 标准卡口式。

  • 安装与端接方式：面板锁紧：带螺母穿墙固定 (Bulkhead) / 线缆端接：免焊螺钉压线式。

  • 装备电缆：可兼容常见 75-3、75-5、SYV/SYWV 系列及 50 欧姆监控同轴线缆芯线。

  • 机械寿命 (Durability)：$\ge$ 500 次插拔/螺丝旋紧循环。

  • 主要材质：外壳及螺母：全铜镀镍（高抗拉、防腐蚀）/ 接触母针：全铜厚层镀金 / 绝缘体：聚四氟乙烯 (PTFE)。

3. 环境性能（Environmental Characteristics）

  • 工作温度范围 (Temperature)：-40℃ ~ +85℃。

  • 耐候性能：抗老化性能强，适合弱电井、屏蔽机房及墙体内部长期建筑工程环境使用。

  • 盐雾试验 (Salt Spray)：48小时中性盐雾测试 (NSS)。

  • 环保标准 (Compliance)：全面符合 RoHS / REACH 国际环保标准。

三、 核心应用领域

该款 BNC-50KY 免焊穿墙母座凭借其免烙铁快接设计和全铜外壳的抗干扰特性，广泛应用于各大弱电布线和音视频集成项目中：

  • 86型墙壁插座面板安装：智能家居、会议室、多媒体教室的 86 型音视频墙壁开关面板信号接插口。

  • 安防监控视频机房布线：弱电井视频分配箱、监控机房集中接线板（Patch Panel）及 BNC 穿墙跳线盘。

  • 商用弱电工程集成：写字楼、商场高清监控系统（CCTV）数字/模拟视频信号同轴线缆的末端连接。

  • 机箱机柜面板信号引出：工业控制柜、音频矩阵设备外壳、屏蔽箱的射频/视频信号转接穿墙。

四、 德索连接器(DOSIN)规范料号系统

为了方便您的 ERP 系统对接及精准采购，我司该产品的标准编码规则如下：

  • 标准料号：DS-BNC-50KY-SF

  • 料号释义：DS（德索品牌代码）- BNC（接口系列）- 50KY（50欧姆面板穿墙母座）- SF（Screw Free 免焊免拧紧螺丝型工艺）

五、 关于德索连接器(DOSIN)

我们是专业的 RF 连接器与安防工程接插件源头制造工厂，针对各类免焊快接式连接器，具备以下生产及品控实力：

  • 工厂规模：拥有 2万平米 现代化生产厂房，集研发设计、精密车削、成品组装、精密检测于一体，产能充沛，常备现货。

  • 行业经验：深耕 RF 连接器领域 20年，坚守“全铜材质”不偷工减料。免焊螺丝丝扣精准，在多次旋紧下依然不滑丝，确保工程级品质。

  • 质量管理：工厂已通过 ISO9001 国际质量管理认证，从原材料入库到成品出厂，全流程品控均可追溯。

  • 环保合规：全线产品均符合 RoHS 及 REACH 环保标准，可提供完整检测报告，满足出口及国内外高端客户的合规要求。

六、 技术交流与样品申请

在弱电工程的实际施工中，传统的焊接式穿墙座往往面临产线或现场操作繁琐的痛点：不仅现场接电用烙铁不安全，而且在弱电井等狭窄空间内焊接，容易因焊不牢导致视频信号闪烁、伪影或衰减。德索（DOSIN）研发的这款螺丝免焊型母座，通过内部精密的压线柱结构，让普通施工人员用一把螺丝刀即可完成高质量连接。

如果您对这款免焊穿墙母座的面板开孔尺寸图纸、尾部螺丝最大锁紧扭矩有任何疑问，或者需要批量申请样品进行工程机箱的打样适配，欢迎在下方留言，或直接联系我们的在线客服。德索(DOSIN)工程师团队将及时为您解答。

德索对讲机BNC/SMA-KJ-BNC母(Q9) 转SMA公大网纹镀镍制造商

一、 产品概述

本产品为 BNC母（Q9/K）转SMA公（J）对讲机专用高频转接头。外壳采用经典的大网纹滚花工艺，大幅提升手拧锁紧时的摩擦力，便于快速拆装；表面采用工业级厚层镀镍，具有极佳的耐磨性与抗氧化能力。该转接头常用于将带 BNC 接口的测试仪表（如综合测试仪、网络分析仪）或车载天线，无缝连接至带 SMA 接口的手持对讲机底座，是无线电通信、无线对讲系统及基站维护的必备转接配件。

二、 核心技术参数表

1. 电气性能（Electrical Characteristics）

参数项目 技术指标 / 测试条件
特性阻抗 (Impedance) 50 $\Omega$
频率范围 (Frequency Range) 0 ~ 4 GHz (完美满足民用、警用对讲机及 UV 双段频对频需求)
最高工作电压 (Working Voltage) 335 V（rms，海平面）
耐压值（介电耐受电压） 1000 V（rms，海平面）
接触电阻 (Contact Resistance) 内接触件 $\le$ 3.0 m$\Omega$ / 外接触件 $\le$ 2.0 m$\Omega$
绝缘电阻 (Insulation Resistance) $\ge$ 5000 M$\Omega$
电压驻波比 (VSWR) 直型样式 $\le$ 1.20 @ 1 GHz / $\le$ 1.25 @ 3 GHz

2. 机械性能与材质（Mechanical & Material）

  • 接口 A 类型：BNC 母头 / Q9 阴座 (BNC Jack / Female) — 标准双销卡口式。

  • 接口 B 类型：SMA 公头 / 阳头 (SMA Plug / Male) — 标准内螺内针型。

  • 外观结构特征：全金属加厚结构 + 外壳防滑大网纹（滚花）。

  • 机械寿命 (Durability)：$\ge$ 500 次插拔与旋合循环。

  • 主要材质：外壳主体：优质黄铜镀镍（防刮耐磨）/ 内部触点（公针与母针）：高导电铜镀金 / 绝缘介质：聚四氟乙烯 (PTFE)。

3. 环境性能（Environmental Characteristics）

  • 工作温度范围 (Temperature)：-55℃ ~ +165℃。

  • 防振动性 (Vibration)：全面符合 MIL-STD-202、Method 204 测试标准。

  • 盐雾试验 (Salt Spray)：48小时中性盐雾测试（具备优异的防潮、防盐雾腐蚀能力）。

  • 环保标准 (Compliance)：全面符合 RoHS / REACH 国际环保标准。

三、 核心应用领域

该款 BNC母转SMA公 对讲机专用转接头凭借其优异的同轴度和耐磨耐插拔特性，广泛应用于对无线电信号转换频繁且要求紧密的场景：

  • 手持无线对讲机适配：常用于海能达、摩托罗拉、建伍等各类警用、民用手持对讲机 SMA 天线底座与外部车载天线、外接馈线的转换连接。

  • 无线电通信维护与基站测试：对讲机修机台、基站运维人员将综合测试仪、频谱分析仪等带有 BNC 接口的设备连接到对讲机系统进行通路测试。

  • 无线固话与微波终端调试：各类射频数传模块、无线物联网终端在开发阶段的天线接口转接与快插测试。

  • 车载无线电台系统：车友会无线电台（UV双段）从车载天线到便携手台之间的无损过渡连接。

四、 德索连接器(DOSIN)规范料号系统

为了方便您的 ERP 系统对接及精准采购，我司该产品的标准编码规则如下：

  • 标准料号：DS-A-BNCK-SMAJ-N

  • 料号释义：DS（德索品牌代码）- A（Adapter转接头系列）- BNCK（BNC母头/Q9座）- SMAJ（SMA公头/带针）- N（整体工业级加厚镀镍大网纹外壳）

五、 关于德索连接器(DOSIN)

我们是专业的 RF 连接器与精密转接头源头制造工厂，针对各类无线对讲及通信测试级配件，具备以下生产及品控实力：

  • 工厂规模：拥有 2万平米 现代化生产厂房，集研发设计、精密车削、成品组装、精密检测于一体，产能充沛，常备现货。

  • 行业经验：深耕射频连接器领域 20年，模具精度高，中心针同轴度表现优异，确保对讲机频繁拆装天线时，接口信号不中断、低损耗。

  • 质量管理：工厂已通过 ISO9001 国际质量管理认证，从原材料入库到成品出厂，全流程品控均可追溯。

  • 环保合规：全线产品均符合 RoHS 及 REACH 环保标准，可提供完整检测报告，满足出口及国内外高端客户的合规要求。

六、 技术交流与样品申请

对讲机及通信测试转接头在实际应用中经常面临一个普遍痛点：由于频繁地在不同仪器和天线间拆装拧紧，转接头的 SMA 外螺纹很容易滑丝，或者内部的金针因为多次插拔而同轴度偏移，导致驻波比偏高、信号开路。德索（DOSIN）通过加厚全金属结构和高工业级镀镍工艺，大幅提升了螺纹的耐磨寿命和拆装可靠性。

如果您对这款对讲机专用转接头的详细螺纹公差尺寸、在UV段（VHF/UHF）下的插入损耗（IL）指标有任何技术疑问，或者需要批量拿样供车间、售后测试团队评估试用，欢迎在下方留言，或直接联系我们的在线客服。德索(DOSIN)工程师团队将及时为您解答。
