德索BNC-K-1.5开窗式全铜连接器 (母头压接式RG174/RG316/50-1.5)工厂

一、 产品概述

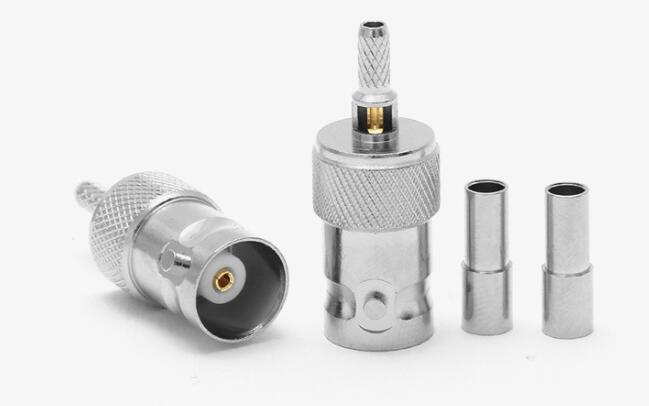

本产品为 全铜BNC-K-1.5开窗式压接母头（阴头），专为 50-1.5、RG174、RG316、LMR100 等外径约为 2.5mm – 3.0mm 的微细同轴线缆设计开发。连接器主体及配件均采用优质全铜材质车削而成，尾部特别设计有透视开窗（观察孔）。在线束加工时，工人可直接透过开窗检查内部针脚的焊接或压接深度是否到位，有效杜绝了因盲压导致的接触不良，能显著提升线束组装的产线效率与良品率。

二、 核心技术参数表

1. 电气性能（Electrical Characteristics）

2. 机械性能与材质（Mechanical & Material）

• 连接方式 (Coupling)：卡口式锁紧（Bayonet Lock）。

• 尾部特征：压接式（带开窗式观察孔，实现品检可视化）。

• 装备电缆（适用电缆）：50-1.5、RG174、RG316、LMR100 及同等规格线缆。

• 端接方式 (Termination)：内导体：焊接或压接 / 外导体：压接式 (Crimp)。

• 机械寿命 (Durability)：$\ge$ 500 次插拔循环。

• 主要材质：主体外壳：全铜镀镍 / 母针接触件：高弹性磷青铜或铍铜厚层镀金 / 绝缘体：聚四氟乙烯 (PTFE)。

3. 环境性能（Environmental Characteristics）

• 工作温度范围 (Temperature)：-65 °C ~ +165 °C (配备铁氟龙材质 RG316 线缆时具备优异的耐高温性能)。

• 防振动 / 抗冲击：符合规范的 MIL-STD-202 国际标准测试。

• 盐雾试验 (Salt Spray)：48小时中性盐雾测试（外观无明显氧化或锈蚀）。

• 环保标准 (Compliance)：全面符合 RoHS / REACH 环保规范。

三、 核心应用领域

该款 全铜BNC-K-1.5 开窗压接母头凭借其出色的全铜屏蔽抗干扰能力与产线快接特性，广泛应用于以下对信号精度和线束耐用度要求极高的细同轴线束加工场景：

• RF微波通信与基站引线：4G/5G 室内微基站跳线、小型无线路由器及无线 AP 天线引线段接。

• 车载电子与卫星定位：车载天线系统、车载 GPS/北斗导航模块、行车记录仪外接射频链路。

• 精密医疗测控设备：超声波探头线束、精密监护仪、内窥镜高频信号传输电缆组件。

• 实验室测试与精密仪器：测试夹具线束延长、小型示波器及信号发生器的内部板级转接线。

四、 德索连接器(DOSIN)规范料号系统

为了方便您的 ERP 系统对接及精准采购，我司该产品的标准编码规则如下：

• 标准料号：DS-BNC-K-1.5W（或 DS-BNC-K-174W）

• 料号释义：DS（德索品牌代码）- BNC（接口系列）- K（母头/阴头）- 1.5（对应1.5级/微细同轴线缆）- W（Window开窗观察孔结构）

五、 关于德索连接器(DOSIN)

我们是专业的射频连接器生产制造工厂，针对 BNC-K-1.5 等全系列线缆连接器，具备以下生产及品控实力：

• 工厂规模：拥有 2万平米 现代化生产厂房，集研发设计、精密车削、成品组装、精密检测于一体，产能充沛，常备现货。

• 行业经验：深耕 RF 连接器领域 20年，坚守采用优质全铜材质加工。开窗观察孔位精准、无毛刺残留，压接后线缆抗拉强度高，传输损耗极低。

• 质量管理：工厂已通过 ISO9001 国际质量管理认证，从原材料入库到成品出厂，全流程品控均可追溯。

• 环保合规：全线产品均符合 RoHS 及 REACH 环保标准，可提供完整检测报告，完美满足出口及国内外高端客户的合规要求。

六、 技术交流与样品申请

在线束厂的实际组装过程中，RG174 或 RG316 这类微细同轴电缆的外导压接公差极难控制。由于套管是封闭的，产线师傅在压接时很难通过肉眼看清内插针是否顶到了标准位置。由此带来的“盲压”隐患，往往是在成品端进行网络分析仪全检时，才发现驻波比超标或直接开路。德索（DOSIN）通过高精度的开窗车削工艺，为产线提供了一道直观的质检视窗。

如果您对这款全铜 BNC 母头的压接模具尺寸、剥线加工规范图纸有任何疑问，或者需要申请免费样品供贵司工程、品管试样评估，欢迎在下方留言，或直接联系我们的在线客服。德索(DOSIN)技术支持团队将第一时间为您提供专业的解答。
