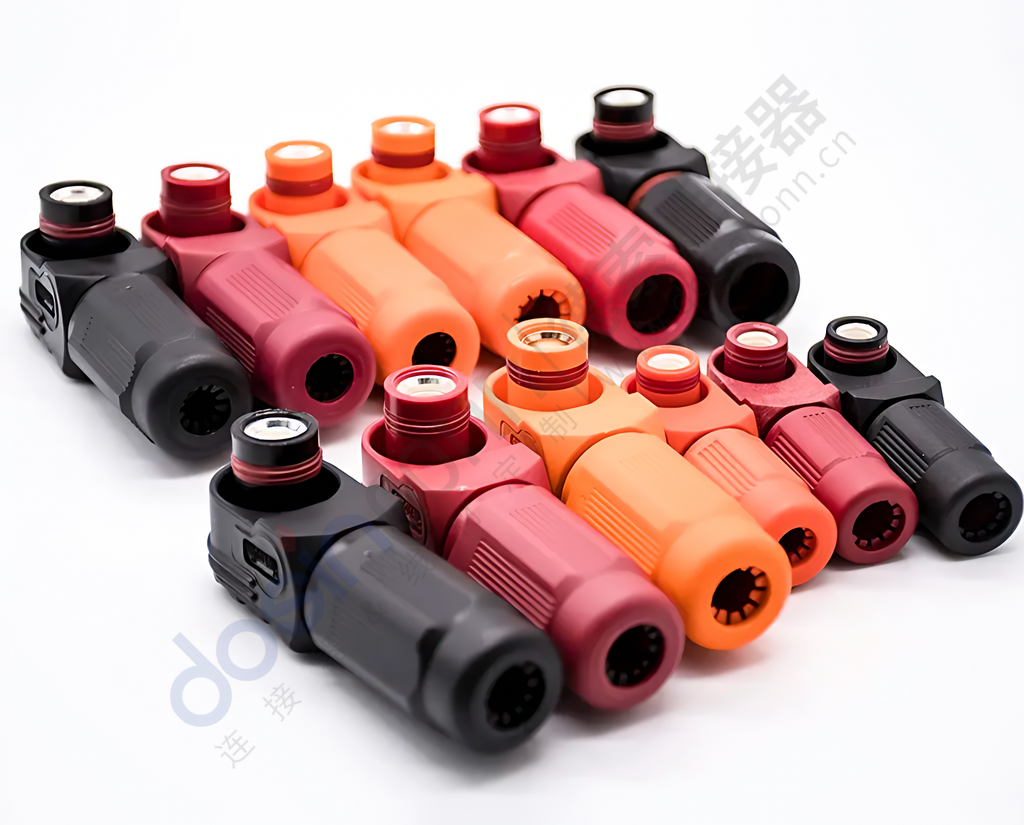

储能线束通常被用于连接电池系统使用组件的重要部件之一,其自身的接线原理是确保电池系统稳定运行和使用安全的关键。随着储能系统的广泛使用,工程师也要深入了解储能线束的接线原理是什么,为储能系统带来哪些重要的影响,帮助工程师进行系统维护及设计使用。
其接线原理主要涉及以下几个方面:
1.电气连接原理:
串联连接: 将多个电池单体或电池模组的正负极依次连接,提高总电压。例如,将多个3.7V的锂电池串联,可以得到48V、96V等更高电压的电池组。
并联连接: 将多个电池单体或电池模组的正极与正极、负极与负极连接,增加总容量。例如,将多个100Ah的电池并联,可以得到200Ah、300Ah等更大容量的电池组。
混联连接: 同时采用串联和并联的方式,满足特定电压和容量的需求。例如,先将电池单体串联成电池模组,再将电池模组并联成电池簇。
2.信号传输原理:
电压采样: 通过电压采样线,实时监测每个电池单体或电池模组的电压,并将信号传输给BMS,用于电池状态评估和均衡管理。
温度采样: 通过温度传感器和温度采样线,实时监测电池的温度,并将信号传输给BMS,用于温度控制和热管理。
通信信号: 通过通信线缆,实现BMS与PCS、储能变流器等设备之间的通信,进行数据交换和控制指令传输
3.安全保护原理:
过流保护: 在储能线束中设置保险丝或断路器,当电流超过设定值时,自动切断电路,防止过流损坏设备。
过压保护: 在储能线束中设置过压保护装置,当电压超过设定值时,自动切断电路,防止过压损坏设备。
短路保护: 在储能线束中设置短路保护装置,当发生短路故障时,自动切断电路,防止短路电流造成火灾等事故。
4.接线工艺要求:
线缆选择: 根据电流大小、电压等级、环境温度等因素选择合适的线缆规格和材料。
连接方式: 采用压接、焊接等可靠的连接方式,确保连接处接触电阻小、机械强度高。
绝缘防护: 对线束进行良好的绝缘防护,防止短路、漏电等事故发生。
屏蔽处理: 对信号线进行屏蔽处理,防止电磁干扰影响信号传输。
储能线束的接线原理涉及电气连接、信号传输、安全保护等多个方面,需要根据具体的储能系统设计和应用场景进行合理配置。高质量的储能线束和规范的接线工艺,是确保储能系统安全、稳定、高效运行的关键。
