德索BNC-J-5压接式同轴连接器 (50-5 & 5D-FB 线缆)源头工厂

一、 产品概述

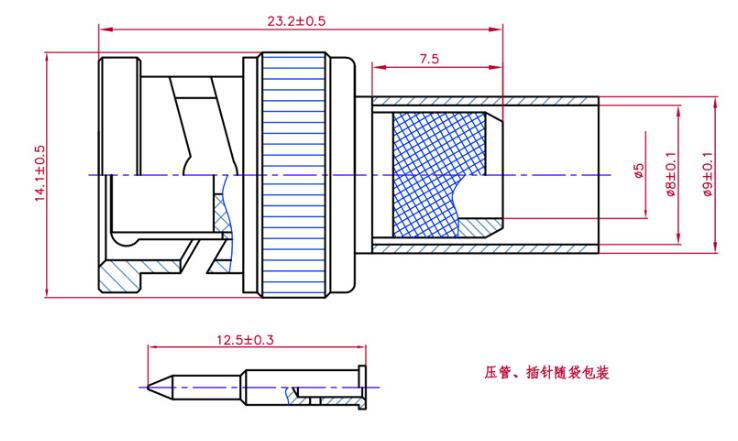

本产品为 BNC-J-5压接式公头（阳头），专为 50-5、5D-FB、SYV50-5 等外径约为 7.5mm 的中粗射频同轴线缆设计开发。连接器内部插针与尾部腔体尺寸经过精密计算，完美兼容 5D-FB 等物理发泡电缆的粗线芯规格。

尾部配置了大规格加厚压接铜套，压接成型后具有极其优异的机械固紧力与电磁屏蔽连续性，能有效防止大线径线缆因自重或拉扯脱落，广泛应用于无线电对讲基站、中继台、天馈线系统及远距离高清视频传输项目。

二、 核心技术参数表

1. 电气性能（Electrical Characteristics）

2. 机械性能与材质（Mechanical & Material）

• 连接方式 (Coupling)：卡口式锁紧（Bayonet Lock）。

• 尾部工艺特征：压接式（Crimp）—— 匹配大规格加厚外护套压接筒。

• 装备电缆（适用电缆）：50-5、5D-FB、SYV50-5、RG212 及同等规格 5 级中粗同轴电缆。

• 端接方式 (Termination)：内导体：焊接或压接 / 外导体：压接式。

• 机械寿命 (Durability)：$\ge$ 500 次插拔循环。

• 主要材质：主体外壳：优质黄铜镀镍 / 插针接触件：高导电铜厚层镀金 / 绝缘体：聚四氟乙烯 (PTFE)。

3. 环境性能（Environmental Characteristics）

• 工作温度范围 (Temperature)：-55℃ ~ +165℃。

• 防振动性 (Vibration)：全面符合 MIL-STD-202, Method 204 测试条件。

• 盐雾试验 (Salt Spray)：48小时中性盐雾测试（确保室外天馈线环境下长期暴露不易氧化）。

• 环保标准 (Compliance)：全面符合 RoHS / REACH 国际环保规范。

三、 核心应用领域

该款 BNC-J-5 大规格压接公头专为承载中粗低损耗电缆设计，广泛应用于以下对机械拉力和信号衰减控制有双重高要求的射频传输场景：

• 无线电通信与中继系统：无线电对讲机基站、中继台系统的天馈线引线、天线引入段接。

• 无线覆盖与微基站建设：室内分布式信号覆盖系统（DAS）、微基站外接天线及大功率功放模块。

• 远距离高清视频监控：广电级数字 SDI 视频网络、大型工矿区及长距离监控系统的弱电同轴布线。

• 无线数传与物联网网关：工业级大功率无线数传电台、远距离物联网微波通信基站。

四、 德索连接器(DOSIN)规范料号系统

为了方便您的 ERP 系统对接及精准采购，我司该产品的标准编码规则如下：

• 标准料号：DS-BNC-J-5FB

• 料号释义：DS（德索品牌代码）- BNC（接口系列）- J（公头插针）- 5FB（对应 5 级低损耗/5D-FB/50-5 中粗同轴线缆专款）

五、 关于德索连接器（DOSIN）高性能天馈件的品质控制

针对中粗天馈线缆（如 5D-FB/50-5）在大功率、远距离传输中对电压驻波比（VSWR）的严苛要求，德索连接器在 2万平米 的现代化研发基地内，为 BNC-J-5 压接公头专门开辟了高精密数控车削岛。

德索深耕射频领域 20年，深知中粗电缆由于自重较大且线芯偏硬，在承受拉力时往往会导致压接尾管受力不均、变形甚至滑脱。我们通过优化主体内腔的壁厚结构与精选高金属延展性的压接套管，确保了线束在承受高强度外部拉力时依然内部不变形、不漏频。

作为全面通过 ISO9001 国际质量认证的源头工厂，德索对每一批次出厂的 5 级大规格连接器均实施严格的电气网络分析抽检，从源头保证阻抗匹配的精确度。工厂坚持采用高纯度全铜主材配合环保电镀工艺，所有产品均符合 RoHS 和 REACH 标准，是广大通信工程商、基站天线集成商值得信赖的高品质供货伙伴。

六、 技术交流与样品申请

在组装 5D-FB 或 50-5 这类中粗同轴线缆时，技术人员常遇到两大痛点：一是发泡绝缘外径较粗，如果连接器后腔公差稍有偏差，线缆就极难插入；二是如果压接钳口尺寸不匹配或套管偏薄，压接后线缆很容易在室外风振环境下松动滑脱，导致基站信号驻波比瞬间飙升。德索（DOSIN）采用的大规格加厚压接管与精密配比的后腔尺寸，专门用来化解这套工程隐患。

如果您需要获取这款 5 级大公头对应的精密剥线尺寸工艺图纸、建议的压接钳口六角对边尺寸（Hex Die Size），或者需要申请免费样品供贵司技术团队进行拉力及电性能评估，欢迎在下方留言，或直接联系我们的在线客服。德索(DOSIN)技术团队将为您提供专业解答。
