国产连接器FI-RE51CL为5G高清信号提供应用支持

随着我们经济的不断发展，技术的革新，各行各业对于连接器的应用要求也更加严苛了起来，不管是在高清信号、传输速率、屏蔽要求等层次都越来越要求更为专业的连接方案出现，这样以来，各大厂商想要市场中生存下去，只有保证可靠的品质，才能赢得客户的支持。在4K/8K高清领域对信号干扰、屏蔽效果的要求不仅体现在线材上，而且还要求连接器的PIN针之间、塑胶主体范围屏蔽效果好。焊接式FI-RE51CL连接器在信号传输过程中将成为主流应用趋势。

德索FI-RE51CL连接器在行业中同款规格对比，有哪些突出的地方呢?为什么要选择带有DOSIN的连接器?在设计上，这款连接器有两个PIN位：41P/51P,可以满足常规显示屏的应用规格选型;工艺上采用注塑成型(Injection molding)，无论是PIN针共面度，PIN针位置、拉拔力、屏蔽效果等方面表现突出。DOSIN品牌FI-RE51CL连接器在工艺上明显要高于其他塑胶与端子对插组装工艺的优势，在与其他同款产品对比，主要体现在以下几个方面：

1. 不会出现PIN针高低不平现象

2. 不会出现同组PIN针个别插不到位现象

3. 不会出现单根PIN针拉力不够退PIN现象

4.不会出现PIN针与塑胶的配合上有间隙

5. 避免了塑胶部分PIN孔壁薄屏蔽效果差的现象

另外，在品质上经过了严苛的功能性、兼容性测试并符合环保要求。FI-RE同系列连接器规格全、现货充足可以免费送样测试验证，并提供技术服务支持。

关于“国产连接器FI-RE51CL”相关的介绍就到这里了，更多国产连接器有关的新闻资讯信息，小编会继续编辑整理发布在新闻窗板块与您分享。德索五金电子，国内专业的国产连接器厂商，长期为客户提供射频连接器、5G连接器、M型连接器、新能源连接器等产品，合作热线电话：400-6263-698，专业工程师免费为您答疑解惑。

“国产连接器FI-RE51CL为5G高清信号提供应用支持”这篇文章中使用的配图均是我们工厂的产品高清实拍，请供客户查阅，请勿转载至商业用途。

本文来源：https://www.china-guan.com/34097.html

/通过：

dp接口和hdmi区别

dp接口和hdmi区别，二者哪个更好?德索五金电子工程师指出，在显卡的市场上面，VGA和DVI已经静悄悄的告别了历史舞台，Type-C属于小众类型，DP和HDMI已经成为了主流级显卡的标配。

dp接口和hdmi区别，二者哪个更好?相对大多数的客户来说，只要产品能到到正常连接并显示就可以满足要求，至于是哪个接口，他们无所谓。但对于有着极致追求的忠实玩家来说，选DP还是HDMI就成了一个重要的课题，尤其是高端显示器中配备了FreeSync、HDR、高分辨率、高刷新率(144Hz以上)等特性，选错了接口就意味着无法发挥显卡和显示器的最佳表现。

DP和HDMI的发展过程

DP和HDMI的出现标志着视频传输接口全面进入数字时代，之前的DVI接口虽然也是采用数字信号进行传输，但DVI不能承载音频和数据流。HDMI早于DP出现，HDMI 1.0标准2002年问世，现在最新的标准是HDMI 2.1，而DP 1.0标准2006年才问世，目前最新的标准是DP 2.0。Thunderbolt(雷电)和Type-C严格来说是DP的一种特殊接口形式，因为它们传输的数字视频信号也是通过DP协议进行视频传输。

经过时间的累计和发展，DP和HDMI接口没有任何改变，但协议却在不断的演化，不同协议版本的接口传输能力的差异是巨大的。

DP和HDMI标准是向下兼容的，这就意味着1.0的传输线现在仍然可以在最新的标准下使用，只不过显示器、传输线、显卡之间存在木桶效应，显示能力只会偏向较低的一方。

DP、HDMI每一代的协议版本中最主要的参数是传输速率和数据传输率。

早期的DP、HDMI标准大多使用8b、10b的比特率编码传输，每8位数据在实际传输中需要10位的传输带宽，意味着80%的带宽可以用来传输数据，而多出来的冗余用来确保信号的完整性。现在DP 2.0采用128b、132b的比特率编码传输，编码效率提升到97%，而HDMI 2.1采用16b、18b的比特率编码传输，编码效率为88.9%，所以新一代的DP比HDMI拥有更高的数据速传输率。

数据传输带宽的意义

显示器屏幕上的每个像素点都有红、绿、蓝三个子像素点，通过调节子像素点的亮度、色度差等来显示不同的颜色。无论显卡内部是如何运算的，最终生成的数据都会转换成用于显示的信号，而这些以数字方式传送的视频数据需要一定的数据传输带宽。

目前常用的是24位颜色，即每个像素点红、绿、蓝分别占8位数据，在HDR和高色深显示器中，每种颜色的数据占用调高到10位数据，30位颜色可以带来更加出色的显示效果，一些顶级专业显示器甚至将位深度提高到了12位或16位。随着色深的提高，需要传输的数据也会变多。

举个例子：

要实现8位颜色深度1920*1080 @60 Hz的显示效果所需的带宽为：

8*1920*1080*60*3≈2.986Gbps

实际上实现8位颜色深度1920*1080 @60 Hz所需数据带宽位3.0Gbps，这是因为显示器是利用逐行扫描完成画面的切换，显示器在逐行扫描时在屏幕的外面预留出来一些区域用于对齐和时钟同步。

如果传输线和接口不能满足相对应的需求，就会降低分辨率、刷新率或者关闭HDR。

DP和HDMI的优劣对比

DP 2.0是2019年6月份发布，但仍没有支持它的消费级显卡和显示器推出，目前主流还是DP 1.4。目前的8K显示设备主要是以电视为主，采用的是HDMI 2.1来实现8K信号传输。所以短期内DP 2.0产品没有大规模铺开，DP的传输性能无法与HDMI2.1媲美。

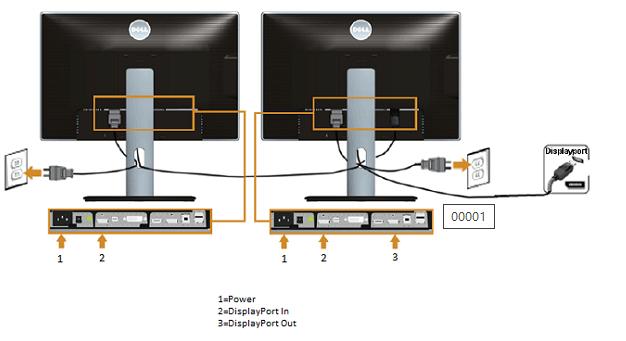

但DP原生支持VRR(可变刷新率)，要使用FreeSync技术(兼容G-Sync)就必须使用DP接口。DP还可以通过MST(多流传输)将多个屏幕连接到单个端口，部分显示器还支持MST进行DP串联。

HDMI是需要认证的协议标准，而DP是一项开放的协议标准，所以很多新的技术(如DSC、G-Sync、FreeSync等)会优先出现在DP上，然后才会慢慢出现在HDMI上。HDMI 2.1标准中就将可变刷新率技术加入，对FreeSync和G-Sync技术支持。

对于游戏玩家来说，N卡最佳方案还是DP连接G-Sync功能的显示器，因为目前HDMI2.1兼容G-Sync的显示器只有电视。而对于A卡就比较宽松，带FreeSync功能的显示器可以通过HDMI开启。

从全面性考虑，台式机连接显示器话还是建议使用DP。但HDMI拥有极高的普及度和兼容性，可以说是随处可见，随便哪个电子产品见到I。DP传输线限制在3米内，而HDMI最长可达15米，HDMI对于连接电视、投影仪等场景需要远距离传输非常适合。

DP和HDMI的本质区别

制定DP标准的VESA组织主要考虑的PC领域的应用，而HDMI标准是由消费电子联盟制定，我们可以在机顶盒、电视、投影仪、电脑等众多消费级电子设备上看到HDMI。所以专业级、发烧级用户就会选择DP，而对于90%以上的普通用户来说影响显示效果的主要还是显卡和显示器。所以不要过度的纠结于是用DP还是HDMI。

读完上文之后，您对于“dp接口和hdmi区别，二者哪个更好”应该清楚了吧，更多DP接口与HDMI接口相关的知识，德索五金电子会继续编辑整理发布在资讯频道与您分享。德索电子，有着十六年的DP接口、HDMI接口生产经验，产品均通过了ISO认证，符合ROHS标注，如果您想采购DP接口、HDMI接口等连接器产品，欢迎拨打我们的免费热线电话：400-6263-698下单。

本文来源：https://www.china-guan.com/29234.html

/通过：

最大的连接器厂商发布混合式FTTA-PTTA光缆解决方案

莫仕连接器作为全球最大的连接器厂商，一直以来，都是行业的引领者，最近，莫仕又发布了混合式FTTA-PTTA光缆解决方案，有需求的客户估计听后非常兴奋。到底混合式FTTA-PTTA光缆解决方案是怎样的呢，下面小编就来为您详细科普一下。

全球领先的电子解决方案制造商 Molex 发布用于手机信号发射塔的混合式 FTTA(光纤接入天线)- PTTA(电源接入天线)光缆解决方案。这种混合式 FTTA-PTTA 光缆不仅能减少安装流程步骤，还可以使发射塔的空间最大化。

Molex 的混合式光缆组件提供多种加固的功能，包括密封式分支端、紫外线处理光缆以及铠装混合光缆，可以耐受苛刻的天气条件并防止潜在的干扰。Molex提供定制的配置，通过行业标准的连接器为基带单元和多重的远程无线电头端连接提供支持，从而降低在光缆管理方面的巨大需求。

Molex 全球产品经理 Rob Wheeler 表示：“由于这类混合式光缆组件将光缆和电源共同放在一个护套里，因此在发射塔内部可以实现效率更高的设备安装，从而减少发射塔中铺设的线缆数量，这样就能体现出成本上的优势，包括节省安装成本/维护成本等等。”

与当前市场上采用多种即插即用型线缆解决方案相比，Molex 的用户使用一个组件即可连接起多台远程射频单元和功率到信号的配电箱，可以为发射塔释放出空间来容纳其它设备。

作为莫仕授权分销商，Heilind可为市场提供相关服务与支持，此外Heilind也供应多家世界顶级制造商的产品，涵盖25种不同元器件类别，并重视所有的细分市场和所有的顾客，不断寻求广泛的产品供应来覆盖所有市场。

关于“最大的连接器厂商发布混合式FTTA-PTTA光缆解决方案”的新闻资讯就介绍到这里了，更多“混合式FTTA-PTTA光缆解决方案”的信息，小编会继续努力为您编辑整理。如需采购连接器、线材、转接头等产品，可以进入我们的产品专题页面：https://www.china-guan.com/products/挑选您想要的产品。欢迎上来本司官网采购定制您想要的任何产品，十六年的生产经验，ISO认证，可靠之选。

“最大的连接器厂商发布混合式FTTA-PTTA光缆解决方案”这篇文章使用的配图均来自德索运营团队原创拍摄，仅供本站用户免费查阅，请勿盗图，谢谢配合。

/通过：

这家连接器公司将助力连接器行业的发展(转)

对于连接器行业的一个终极趋势，那便是向速度更高，形状因子更小的方向发展。而莫仕公司无疑就是连接器行业的潮流引领者，Molex展位上有很多新产品，例如高速光产品、汽车产品、工业以太网产品等。

Molex三年前被Koch工业公司收购，最重要的资产是企业文化变化，形成了有利于创新、开放的文化氛围;另外Molex获得了母公司的投资，并通过收购形成了更宽的产品平台，例如先后收购了光产品和医疗公司，诸如Koch收购Oplink(光联)公司并交由子公司——Molex管理;2016年8月宣布收购Philips-Medisize,一家为医疗产业进行委托设计、开发的公司。



相比竞争对手，Molex主打质量，具体地，通过依托现有资源和业务，努力提高产品质量，形成有机的增长;同时通过收购等措施，在医疗等领域加大投入。

美国大选结果出炉，对Molex的影响不大。因全球化是趋势。

无线是趋势，未来连接器还会有这么大的增长吗?为此，Molex开拓了天线、背板等业务。

医疗与汽车连接器看起来都需要高可靠性，二者有何不同?汽车更关注安全性，例如防震等。医疗产品需要轻便化，因此需要连接器更轻薄，同时一些便携式产品希望连接器有柔性。

全球市场与传讯副总裁Brian Krause：60%营业额来自亚洲。成都有研发中心，为区域及全球市场研发，主要是汽车类产品。

既然亚洲市场最大，为何慕尼黑electronica的展位最大，而不是亚洲例如上海的electronica? 首先因为德国汽车业发达;另外展位功能上，慕尼黑展位的会议室多(注：Molex等很多展位搭建了二层，二楼设有会议室)，适合客户/分销商来洽谈沟通;再有，其他厂商展位规模都很大，Molex也水涨船高。

关于“Molex公司助力连接器行业的发展”的新闻资讯就介绍到这里了，更多行业厂商的最新资讯信息，德索五金电子小编会继续编辑整理发布在资讯频道免费与您分享。如需采购电子连接器相关产品，可以进入我们的产品专题页面：https://www.china-guan.com/products/挑选您想要的产品。欢迎上德索官网下单，我们承诺一年免费质保，交期快，定制打样，值得您的信赖。

“这家连接器公司将助力连接器行业的发展”这篇文章使用的配图均来自德索运营团队原创拍摄，仅供本站用户免费查阅，请勿盗图，谢谢配合。

/通过：

没想到高密度盲插连接器有如此出色的光密度性能

谈到高密度盲插连接器，肯定绕不开莫仕连接器厂商。虽然这款产品，莫仕公司有着较高的知名度，但它也并非唯一的选择。德索五金电子，专业高密度盲插连接器生产厂商，可以为您定制各种您想要的产品，欢迎拨打电话400-6263-698，前来下单。Molex 公司的 SMPM RF 盲插连接器具有紧凑的 3.56mm 间距，直流频率范围可达 65 GHz，极其适用于高密度的计算和通信应用。



Molex 产品经理 Darren Schauer 表示：“SMPM RF 连接器比标准的 SMP 连接器体积小 30%。紧凑的 SMPM 设计可以降低系统重量，同时在板对板盲插应用中可以提供出色的频率性能以及高度的设计灵活性。”

SMPM RF 盲插连接器符合 MIL-PRF-39012 标准要求，适用于需要最佳频率性能的航天/国防应用。SMPM 盲插接口可提供可靠的电气性能，而且在多次插拔后性能不会降低，可以自行调整板对板插拔过程中所造成的径向和轴向的偏移问题(高达 0.25mm)。推入式设计在安装过程中无需再使用螺纹或任何工具。

Molex 的 SMPM RF 盲插连接器提供定制长度和多端口接口样式，适应多种定制的板对板应用规范要求。SMPM RF 盲插连接器与 Molex 的 Temp-Flex™ 共轴柔性微波电缆相兼容，在更低的总成本下可满足端接与装配的要求。

Schauer 补充道：“高性能的 SMPM RF 板对板连接器与电缆连接器可为客户提供全系列的产品选项，在任务关键性的应用中可以实现最大程度的空间节省。”

关于“没想到高密度盲插连接器有如此出色的光密度性能”的新闻资讯就介绍到这里了，更多高密度盲插连接器的专业知识，小编会继续努力为您编辑整理。如需采购高密度盲插连接器相关产品，可以进入我们的产品专题页面：https://www.china-guan.com/products/挑选您想要的产品。欢迎上德索五金电子官网下单，我们承诺一年免费质保，交期快，定制打样，值得您的信赖。

“没想到高密度盲插连接器有如此出色的光密度性能”这篇文章使用的配图均来自德索运营团队原创拍摄，仅供本站用户免费查阅，请勿盗图，谢谢配合。

/通过：

来来来，请问USB设备插满了后是否会影响电脑性能?

最近，在德索五金电子的用户来信中，不少用户都在咨询“USB设备插满了后是否会影响电脑性能”的问题，那么究竟USB设备插满了后会不会影响到电脑的性能呢?下面德索五金电子工程师就来科普一下。

到底USB设备插满是否会影响电脑性能?这个要看你所插入的us设备是什么东西。因为有的设备是需要驱动的，有的设备是需要进行运行的，如果你的USB设备插上电脑之后，要进行运行，那么这时候，这个设备肯定是对电脑有所影响的，但如果你的设备插上电脑，只是为了充电，或者说只是为了插上去，什么都没有做那么，对你的电脑是没有影响的。

USB设备插上电脑，这个就相当于是你电脑开了一个软件，问题也就转化成就是在问，我的电脑开了好多个软件电脑速度是不是会变慢，答案就是看你开的是什么软件，如果你开的都是txt, 文档档案那么对电脑的速度几乎是没有任何影响的，但是如果你同时开了几个比较大型的游戏，那么对电脑速度影响是非常大的。

不过一般的USB设备都不会对电脑性能造成太大的影响。当然，如果想要自己的电脑，非常的流畅，不管在什么时候那么，还是选择配置高一点的电脑这样就不用再担心这样的问题了。

关于“USB设备插满了后是否会影响电脑性能”就讲到这里了，如果您还有其他的USB设备相关的产品问题，可以直接拨打我们的免费热线电话：400-6263-698，专业工程师为您免费答疑解惑。如需采购USB连接器相关的产品，进入我们的USB产品专题(https://www.china-guan.com/usb/)挑选即可。德索五金电子，专业的USB连接器生产厂家，产品种类丰富，欢迎前来下单采购您想要的USB连接器产品。

“来来来，请问USB设备插满了后是否会影响电脑性能?”这篇文章使用的配图均来自德索运营团队原创拍摄，仅供本站用户免费查阅，请勿盗图，谢谢配合。

/通过：

知道吗，USB连接器迎来新标准，将大幅度提升数据传输!

号外：知道吗，USB连接器迎来新标准，将大幅度提升数据传输!你知道吗，在不久的将来，USB将变得更加易用，而且设备间的传输速度也将更加快。USB 3.0推进小组在合作公司的帮助下，开发出了最新的USB标准，并推出了新型USB连接器——Type-C连接器。

据介绍，遵循USB 3.1标准且使用USB Type-C连接器的话，传输速率最高可达10 Gbps。此外，Type-C也支持更大功率的设备，最高可支持100瓦。这就意味着，理论上讲，以后我们不仅可以使用USB线给手机充电，还能给笔记本电脑充电。新型连接器小巧轻薄，与目前的Type-B差不多大小。

此外，由于新标准需要使用新连接器，因此如果想与原有的USB一起用的话，需要购置转换器。

关于“知道吗，USB连接器迎来新标准，将大幅度提升数据传输!”资讯信息就介绍到这里了，更多USB连接器相关的资讯信息，德索五金电子小编会继续编辑整理发布在资讯频道免费与您分享。如需采购USB连接器相关的产品，进入我们的USB产品专题(https://www.china-guan.com/usb/)挑选即可。德索五金电子，专业的USB连接器生产厂家，产品种类丰富，欢迎前来下单采购您想要的USB连接器产品。。

“知道吗，USB连接器迎来新标准，将大幅度提升数据传输!”这篇文章使用的配图均来自德索运营团队原创拍摄，仅供本站用户免费查阅，请勿盗图，谢谢配合。

/通过：

SM12T系列连接器为工业互连注入感知功能（转）

“SM12T系列连接器为工业互连注入感知功能”转自网络，希望可以用户朋友可以通过这篇文章，对SM12T系列连接器有一个更深入的认识。随着物联网、大数据、智能化、5G、工业4.0、无人驾驶、远程医疗等新兴领域和新经济模式的到来，中国的连接器制造企业面临难得的发展机遇，未来更多连接器将以模块化、小型化、功能化、智能化的面貌出现。

智能连接器在2010年慕尼黑电子展上被首次提出，国际上比较认可的定义是：智能连接器应具备自我配置、自我检测、自我恢复的环境自适应能力和更为安全、节能的特点，以“智能连接”的理念，在现有的信息和能源传输功能基础上，逐步增加诸如信息通讯、操作保护、可编程逻辑、标准转换、感应和检测等功能。

在连接器智能化趋势的推动下，中航光电研发了一系列智能推拉连接器——SM12T系列。

1.产品介绍

SM12T系列连接器为工业互连提供以下功能：

1.连接器节点排列符合IEC61076-2-101，兼容我司现有M12推拉系列连接器;

2.具有面板前装和面板后装两种安装方式，提供印制板焊接(插座)、压接(插头)等方式，插合后满足IP50(IP67可定制);3.具有插拔状态检测和状态指示灯显示功能，能直观的观察连接器的插拔状态;4.连接器可以实现对应链路参数的记忆功能，读取电子标签并进行头座配对的功能;5.可以通过串行接口对智能推拉连接器进行访问，实现防止连接器未授权使用等功能，同时也方便后期的管理和维护。

∇智能推拉连接器三维示意图

2.性能指标

——额定电流：4芯5A、5芯5A、8芯2A——耐电压：1500V AC——绝缘电阻：≥5000MΩ(常态)——插合寿命：≥500次——工作温度：-40℃~85℃——供电电压：DC5±5%——功 耗：≤0.2W

关于“中航光电SM12T系列连接器为工业互连注入感知功能”的资讯信息就介绍到这里了，更多有趣专业的连接器行业资讯，德索五金电子运营团队会继续搜集整理发布在资讯频道与您分享，让第一时间了解行业动态。德索五金电子，虽然不生产SM12T系列连接器，但是其他种类的连接器产品，来我们这里均都可以定制生产，还在犹豫什么呢，赶快来拨打我们的免费热线电话：400-6263-698，专业工程师免费为您答疑解惑。

热门专题：BNC  |  SMA  |

/通过：

水平连接器备受钟爱 比Micro-D连接器更为紧凑、方便(资讯快车)

电子连接器采购热线电话：400-6263-698，来德索电子，任何您想要的连接器产品规格，我们都可以为您定制生产。英国朴茨茅斯由于销售市场供小于求，Harwin扩大了屡获荣誉的Gecko-SL(Screw-Lok)商品范畴，使其新包含了水平式公型连接器。在销售市场上取得成功的Gecko产品系列早已获得了诸多技术工程师的钟爱，可以提供比传统Micro-D连接器更为紧凑、更为轻便的解决方法。

假如将公型穿板连接器设置与PCB呈90°角，可以提供更好的电路板布局协调能力，以最大限度地提升电路板上的空间。那样能够将连接器放到PCB边沿，在PCB层叠的两侧横着走线。

一种获益于这类连接方式的重要运用是CubeSats，其中很多设计方案都必须在聚集的堆栈中涉及到 一系列PCB，全部电缆线都必须走线到堆栈外界空间。在航空电子产品(特别是在是无人飞机设计方案)、大型通讯卫星、国防(比如雷达探测和便携式通讯设备)、智能机器人和运动跑车等设计方案中，也存有相近的狭小空间限定。

水平连接器也可与母型PCB连接器一起应用，以提供母板/子板设定，也可以用以替代模块化PCB或很大的机器设备系统。

Harwin的水平式Gecko-SL连接器装有不锈钢screw-loks，设计方案用以“先接合后锁住(Mate-Before-Lock)”，以便于应用，在拧紧螺钉以前，只需把连接头彻底推进就可以。技术工程师能够挑选具有板安裝的规范screw-lok(在母型连接器上含有接合螺钉)或反方向固定不动 (在公型连接器上含有接合螺钉)。引脚数与Gecko-SL系列的别的商品彻底配对，可提供6到50个触点。

依据Harwin连接器可靠性高的规定，这种全新水平式组件具备业内领跑的坚固性。Gecko-SL的工作操作温度范畴为-65℃～+150℃，具备强劲的抗震动(在2kHz下20G，连续6个钟头)和耐冲击(达到100G)能力，而且排气量非常少，满足NASA和ESA的指标规定。额定电流设定为单触点最高2.8A，假如全部触点均已载入，则每一个触点最高为2A。

关于“水平连接器备受钟爱 比Micro-D连接器更为紧凑、方便”资讯信息就介绍到这里了，更多水平连接器相关的资讯信息，记得关注我们官网的新闻中心。最后，衷心祝愿每一位电子连接器采购人员，工作顺利，生活顺心。“水平连接器备受钟爱 比Micro-D连接器更为紧凑、方便”这篇文章使用的配图均来自德索运营团队原创拍摄，仅供本站用户免费查阅，请勿盗图，谢谢配合。

/通过：

谈谈LTC6802与MCU连接器的电路设计

“谈谈LTC6802与MCU连接器的电路设计”转载自网络，对于文章中讲解到的知识，有不解的地方，可以在文章下方评论互动，德索电子工程师会第一时间为您答疑解惑。

二十一世纪，环境问题、能源问题变得非常的严峻，新能源的需求迫在眉睫，这让电动汽车及混合动力汽车很自然的变成了世界的焦点。蓄电池是EV的动力环节，但其单体端电压及容量都较小，比如广泛应用的磷酸铁锂(LiFePO4)电池端电压一般不超过3.65 V，因此常需多单体串并联组合使用来满足车辆的需求。对于车载电池包而言，一个功能完备的监控系统是非常必要的。目前国内的电池组监控设备存在两大问题：一是电池电压检测精度不高，二是电池组均衡控制的实现较复杂。针对这些问题，本文应用Linear Technology 公司新推出的电池组监控芯片LTC6802，设计了一套面向锂离子电池组的硬件监控平台。该平台设计实现的功能包括单体电压/ 温度检测、电池组均衡以及分布式CAN 通信等。

电池组监控平台的整体结构如图1 所示。本平台设计采用分布式CAN 总线结构，首先，LTC6802用于实现对单体电压的采集以及串联电池组的被动均衡控制;主控芯片负责接收来自LTC6802 的电压采集信息，并对LTC6802 的相关参数进行设置，此外MCU还用于实现电池包节点温度以及电流的采集;最后MCU 将电池包的组态信息发送到CAN 通信网络。

LTC6802 的外围电路及其与微控制器之间的连接电路如图2 所示。本电路中MCU 选取的是Freescale 系列单片机MC9S08DZ60，其主要功能是进行电流和温度采集、接收来自LTC6802 的信息并将电池包组态信息发送到分布式CAN 通信网络中。

LTC6802可通过其自身与SPI 兼容的串行接口实现与MCU 的通信。对于LTC6802而言，CSBI 为片选信号;SDO 为串行数据输出;SDI 为串行数据输入;SCKI 为串行时钟输入。此外，为了保证通信过程稳定可靠，本设计中还引入了静电干扰抑制电路，见图2 中的D7-D15.该电路由8 个二极管和一个齐纳二极管组成，实际也可以采用专用的ESD 静电保护器件PRTR5V0U4D来实现。

MCU 的另一项任务是将电池包组态信息发送到CAN 通信网络中。在此本设计选取了CAN 隔离驱动芯片ISO1050，见图2 中的U1.为了进一步提高CAN 通信的抗干扰性能，在平台的CAN 输出端还采用了瞬态电压抑制芯片PSM712。

关于“LTC6802与MCU连接器的电路设计”相关的知识您应该有一个基本认识了，更多连接器的电路设计的资料，德索五金电子工程师会继续编辑整理发布在资讯频道与您分享。德索电子，国内专业的电子连接器生产厂家，我们生产的电子连接器产品涵盖行业的方方面面，所有产品均通过了ISO认证，符合国际环保要求，一年内免费质保，售后体系完善，欢迎拨打我们的免费热线电话：400-6263-698前来下单。目前，德索五金电子成立的电商平台——电蜂优选上面已经发布了上万款优质的连接器、线材等产品，感兴趣的用户赶紧点击进来查看吧。

“谈谈LTC6802与MCU连接器的电路设计”这篇文章使用的配图均来自德索运营团队原创拍摄，仅供本站用户免费查阅，请勿盗图，谢谢配合。
