超详细的rj45水晶头端接方法以及步骤

超详细的rj45水晶头端接方法以及步骤将在这篇文章中淋漓尽致的体现出来,只需读完,您便会弄懂rj45水晶头的端接方法和步骤,深入浅出,操作起来也简单,下面一起来读一读这一篇文章吧。

接口定义

日常生活中,能接触到的局域网系统,有许多的网络线缆是用户自己制作并连接的,在这样的一个过程里,会出现一些问题,比如接法不规范,而不规范的接法就会带来维护和检查的难度。在下面的图片中,我们可以看到真气孤儿的RJ45水晶头接法,主要分为T568A与T568B两种,接线方法上区别不大,不同之处主要是,T568B的首线对是橙色,T568A的首线对是绿色。

若是直接用网线将两台PC用对等网连接,采用一端为T568A, 另一端为T568B这样的接法比较合适一点。若是通过网络集线器或网络交换机组网,网线两头接法应同为T568A或T568B,常见的是T568B的接法。

一、接线标准

我们在使用UTP(非屏蔽双绞线)制作网线主要遵循ANSI/TIA/EIA-568A(简称T568A)和ANSI/TIA/EIA-568B(简称T568B)标准。T568B标准一般使用较多,在使用三类双绞线、五类双绞线、增强的五类双绞线的网络工程中一般遵循T568B的接线标准,在使用五类双绞线时,其传输速率可达到100Mbps。

在使用上,T568A/T568B只能在接线颜色上进行区别。

T568A的排线顺序为:绿白、绿、橙白、蓝、蓝白、橙、棕白、棕。

T568B的排线顺序为:橙白、橙、绿白、蓝、蓝白、绿、棕白、棕。

二、RJ-45各脚功能(10BaseT/100BaseTX)

1、传输数据正极 Tx+

2、传输数据负极 Tx-

3、接收数据正极 Rx+

4、未使用

5、未使用

6、接受数据负极 Rx-

7、未使用

8、未使用

三、rj45水晶头端结步骤

1、先抽出一小段线,然后把外皮剥除一段。

2、将双绞线反向解开。

3、根据标准排线,注意这非常重要。

一般我们使用T568B标准的直连接法。具体排线方法是:先按“橙绿蓝棕,白在前”顺序理好线,再4-6交叉,交叉后顺序即是“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”。另一端接线顺序一样。

但特殊情况,如双机直接互联和网络转接时需要用交叉连接法:一端按T568B顺序,即按上面的顺序。另一端按T568A顺序,具体排线方法:先按“橙绿蓝棕,白在前”顺序理好,先4-6交叉,再1-3、2-6交叉,交叉结果为“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

线的排列顺序:左手拿线,线头朝外,顺序是从左到右数。右手拿插头,金属簧片朝上插入线芯。

4、绞齐线头。

5、插入插头,八根线要遵循同一标准。

6、用卡线钳夹紧。

7、使用测试仪测试。

四:各种情况下的双绞线排列顺序

1、PC到HUB:

直连法: 按T568B标准,即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。

2、网络转接和双机互联:

交叉连接法:一端按T568B标准,即按“橙白、橙、绿白、蓝、蓝白、绿、棕白、棕”顺序排列。另一端按T568A标准,“绿白、绿、橙白、蓝、蓝白、橙、棕白、棕”。

五、注意事项

做双绞线一定要按以上顺序排列制作,才能保证网络畅通速度快。 有的人直接一一对应做的双绞线,虽然能用,却由于1-3线和2-6线不是一对线到对端,抗干扰能力差,所以网速慢,距离长了就不稳定了。

关于“rj45水晶头端接方法以及步骤”就介绍到这里了,更多RJ45方面的技术文档,德索工程师会继续整理,发布在rj45技术专题上面,感兴趣的用户记得关注本网的最新动态。希望您在今后的rj45水晶头使用中,能够将上文中讲解的知识运用起来,从而延长产品的使用寿命。如需采购rj45连接器等网络连接器相关的产品,请直接拨打免费热线:400-6263-698,专业工程师为您服务。

德索电子,是国内知名的网络连接器供应商,我们生产的RJ45、RJ12RJ11、RJ9、RJ50、RJ25、RJ14等网络连接器产品质量可靠,通过了ISO认证,在国内外有着良好的口碑,并且承诺用户一年内免费质保,有着完善的售后体系,免去用户采购的后顾之忧。还在犹豫什么,采购RJ45水晶头,上德索,值得您的信赖。

本文来源:https://www.china-guan.com/20690.html

来揭一揭rj45连接器的老底——水晶头基本知识

这一期我们的主题是生活中常见的水晶头,水晶头是rj45连接器的俗称,那么你对于rj45连接器水晶头的基本知识了解多少呢,下面德索工程师就来为您揭一揭rj45连接器的老底,希望通过我们的介绍你能对rj45连接器有一个更深入的认识。

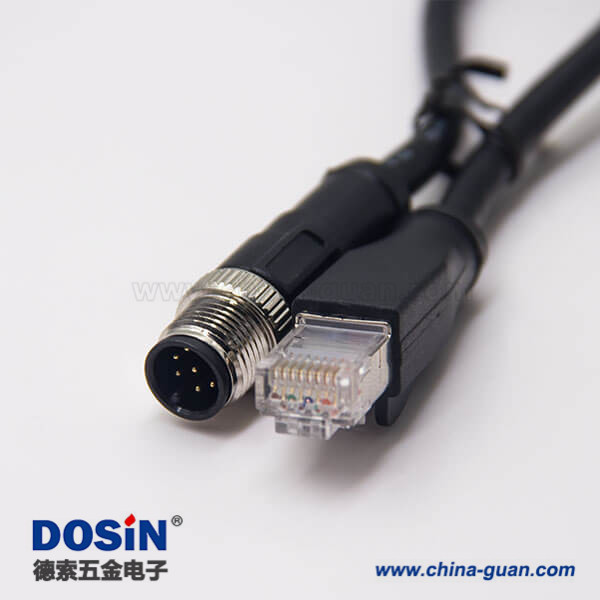

(图中产品均为德索制造,图片展示数量有限,未发现符合要求商品请直接电话咨询)

德索工程师指出,RJ-45插头是一种只能沿固定方向插入并自动防止脱落的塑料接头,专业术语为RJ45连接器。为什么会称它为“水晶头”呢,很大一部分原因是因为它的外表晶莹透亮,才被人们取了这样一个名字。双绞线的两端必须都安装这种RJ-45插头,以便插在网卡(NIC)、集线器(Hub)或交换机(Switch)的RJ-45接口上,进行网络通讯。

(德索水晶头图片展示)

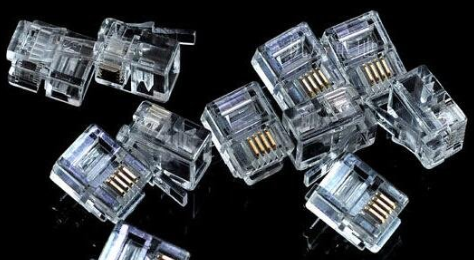

RJ-45RJ11接口和RJ45接口非常相似,但只有4根针脚(RJ45为8根)。在计算机系统中,RJ11主要用来联接modem调试解调器。日常应用 中,RJ-11常见于电话线。还有一种RJ12通常也适用于语音通信的,结构和前两种一样,但是有六根针脚(6p6c)。同时还衍生出六槽四针 (6p4c)和六槽两针(6p2c)两种。

关于水晶头绞线,它的色标和排列方法是有统一的国际标准严格规定的,所以在做的时候只要记住标准就好,现在常用的是TIA/EIA568B。

568A标准:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。

568B标准:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。

以太网双绞连接线有两种:一种是广泛使用的直连接线,另一种是特殊情况下使用的交叉线,如果是pc连接交换机或其他网络接口等,或是其它连接的双方地位不 对等的情况下都使用直连接线,而如果连接的两台设备是对等的,例如都是两台pc机,笔记本等,就要使用交叉线了,两者的差别是线序不一致,接口是一样的。

交叉线的做法是:一头采用568A标准,一头采用568B标准 。

平行线的做法是:两头采用同样的标准(同为568A标准或568B标准)。

接千兆网络时,略有不同。一头为:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕;另一头为:白绿,绿,白橙,白棕,棕,橙,蓝,白蓝。

关于rj45连接器水晶头的基本知识就介绍到这了,读完您对于rj45水晶头的基本知识应该有个大概认识了,更多rj45连接器相关的技术内容,德索工程师运营团队会继续整理发布在rj45技术专题上。如需采购rj45连接器相关的产品,您可以先进入rj45产品专题页面(https://www.china-guan.com/rj45/)挑选符合您需求的产品,然后拨打电话:400-6263-698向我们咨询下单。

德索电子,是东莞地区专业的RJ45连接器生产厂家,我司生产的网络连接器系列产品包含了RJ45、RJ11、RJ9、RJ50、RJ25、RJ14、RJ12等,这个系列的产品均通过ISO认证,符合国际环保要求,承诺用户一年质保,售后体系完善,值得您的信赖。

5种rj45连接器模型剖析

下文主要讲解5种rj45连接器模型剖析,文章由德索电子工程师为您整理,如果您对文中的内容存有疑惑,可以向我们发送咨询邮件:dosin2005@dosin-china.com。我们的工程师会及时回复您的邮件,解答您的疑惑。下面,一起来了解一下5种rj45连接器模型剖析内容。

1.单线模型是适用于RJ45中的单线,如高速信号传输线,能够用来模仿反射、时延和偏移、衰减以及信号传输质量。

2.S参数模型首要使用于频域,可模仿吞吐量和串扰,经过时域改换,可产生阻抗、串扰、传输时延和眼图等。

3.多线模型是适用于多插针RJ45,包含触摸元件、触摸与触摸间耦合、触摸和屏蔽间耦合、焊盘间耦合等。除了SLM模仿的参数外,还能用来模仿串扰和地弹等。

4.IBIS模型是一种根据V/I曲线的对I/O BUFFER疾速准确建模的办法,支撑一切类型的RJ45和多种不同RJ45建模,如差分和不平衡信令、SLM(无耦合)、MLM(耦合)、模型级联、板到板以及板到电缆等。

5.SPICE模型:是最为遍及的电路级模仿程序,被剖析的电路中的元件可包含电阻、电容、电感、互感、独立电压源、独立电流源、各种线性受控源、传输线以及有源半导体器件。

5种rj45连接器模型就剖析到这了,更多rj45连接器相关的技术文档,我们会继续整理更新在(https://www.china-guan.com/category/rj45ask/(Rj45问答)栏目。如需采购RJ45连接器系列的产品,请直接拨打我们的热线电话:400-6263-698,专业工程师为您服务。德索电子,有着丰富的RJ45连接器生产制造经验,产品质量可靠,值得您的信赖。

RJ45连接器的设计原理科普,快来围观!

一款连接器的打磨需要经历很多过步骤,但不管什么连接器产品,肯定离不开设计的环节,RJ45连接器也不例外,那么RJ45连接器的设计原理是什么样的呢,下面德索连接器工程师就来为您科普一下RJ45连接器的设计原理方面的知识,感兴趣的用户赶紧来围观吧。

RJ45由插头和插座组成,这两种元器件组成的连接器连接于导线之间,以实现导线的电气连续性。

RJ45模块的核心是模块化插孔。镀金的导线或插座孔可维持与模块化的插座弹片间稳定而可靠的电器连接。

由于弹片与插孔间的摩擦作用,电接触随着插头的插入而得到进一步加强。插孔主体设计采用整体锁定机制,这样当模块化插头插入时,插头和插孔的界面外可产生最大的拉拔强度。

RJ45模块上的接线模块通过“U”形接线槽来连接双绞线,锁定弹片可以在面板等信息出口装置上固定RJ45模块

读完上述内容之后,您对于“RJ45连接器的设计原理”应该清楚了吧,了解更多RJ45连接器设计方面的内容,请上我们的RJ45技术专题页面(https://www.china-guan.com/category/rj45ask/)进行查阅,每周会有固定的更新。如果您需要采购RJ45接口相关的产品,请拨打我们的热线电话:400-6263-698,专人辅助您的采购工作,为您省时省心。德索五金电子,专业RJ45连接器生产厂商,十四年的RJ45连接器生产经验,产品均通过了ISO认证,符合国际环保要求,承诺一年内免费质保。

系统认识RJ45连接器——作用、分类、规格一一讲解

本篇文章将从多个角度为您介绍RJ45连接器,希望通过我们的介绍,您能对RJ45连接器有一个深入的认识,德索工程师将会从其作用、分类、规格三个方面为您阐述,下面我们一起来认识它吧。

RJ45全塑8针X4连接器弯脚4端口

RJ45全塑8针X4连接器弯脚4端口

第一、rj45连接器的作用是什么

RJ45连接器插头我们又俗称为RJ45水晶头(RJ45 Modular Plug),用于数据电缆的端接,实现设备、配线架模块问的连接及变更。对RJ45水晶头要求具有良好的导通性能;接点三叉簧片镀金厚度为50μm,满足超5类传输标准,符合T568A和T568B线序;具有防止松动、插拔、自锁等功能。RJ45连接器插头是铜缆布线中的标准连接器,它和插座(RJ45模块)共同组成一个完整的连接器单元,以这两种元件组成的连接器主要连接于导线之间,以便实现导线的电气连续性。

第二、RJ45连接器是如何分类的

RJ45连接器的插头分为非屏蔽和屏蔽两种。屏蔽RJ45连接器插头外围用屏蔽包层覆盖,其实物外形与非屏蔽的插头没有区别。还有一种专为工厂环境特殊设计的工业用的屏蔽RJ45插头,与屏蔽模块搭配使用。RJ45插头常使用一种防滑插头护套,用于保护连插头、防滑动和便于插拔,此外,它还有各种颜色选择,可以提供与嵌入式图标相同的颜色,以便于正确连接。

第三、RJ45连接器有哪些规格

常用的RJ45连接器非屏蔽模块高2cm、宽2cm、厚3cm、塑体抗高压、阻燃,可卡接到任何M系列模式化面板、支架或表面安装盒中,并可在标准面板上以90°(垂直)或45°斜角安装,特殊的工艺设计至少提供750次重复插拔。模块使用了T568-A和T568-B布线通用标签。这种模块是综合布线系统中应用最多的一种模块,无论从三类、五类、还是超五类和六类,它的外形都保持了相当的一致。

RJ45连接器8P8C 母座以太网接口

RJ45连接器8P8C 母座以太网接口

关于RJ45连接器的作用、分类、规格知识就介绍到这了,更多与RJ45连接器相关的技术文档,我们的工程师会继续整理发布在资讯频道,感兴趣的用户记得关注我们的网站最新动态。如需采购Rj45连接器相关产品,登录RJ45产品专题(https://www.china-guan.com/rj45/)查看详情,咨询电话:400-6263-698,专业工程师为您服务。德索连接器,专业的RJ45连接器生产厂商,好产品值得您的信赖。

“系统认识RJ45连接器——作用、分类、规格一一讲解”这篇文章由德索运营团队编辑整理,文中部分素材来自网络,配图由德索摄影团队原创拍摄,仅供用户免费查阅,还请不要转载自其他用途,谢谢理解。德索制造RJ45连接器已有十四年的经验,找正规RJ45连接器生产厂家,选择德索RJ45生产厂商不会错。

RJ45连接器母座规格是多少

相信大家都很清楚,rj45连接器分为公座和母座,那么你知道rj45连接器母座规格是多少吗,下文中德索连接器工程师就为您重点介绍一下rj45连接器母座规格相关的知识,希望通过我们的介绍,您能对rj45连接器母座产品有个更深入的认识。

RJ45连接器8P8C 母座以太网接口

RJ45连接器8P8C 母座以太网接口

德索工程师指出,RJ45是一个常用名称,指的是由IEC (60)603-7标准化,使用由国际性的接插件标准定义的8个位置(8针)的模块化插孔或者插头。IEC (60)603-7也是ISO/IEC 11801国际通用综合布线标准的连接硬件的参考标准。

90度超薄型RJ45连接器母座带屏蔽

90度超薄型RJ45连接器母座带屏蔽

以太网ETHERNET的采用接口的就是RJ45,还有连接家用路由器和电脑宽带接口的都是RJ45。不同于RJ11,RJ11相当于电话线,连接MODEM,MODEM是用电话线拨号上网。

ISO/IEC 11801标准关于连接硬件需求的规定:

信息插座连接处的物理尺寸参考IEC (60)603-7,8针’RJ45’标准。

信息插座的电缆端接导体数量为8。

制作网线必不可少

因此,使用6针或者4针接插件(比如RJ11)从此不被通用解决方案支持。RJ45连接器

T568B:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕

T568A:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕

直通(正线):标准568B:8针/8线,两端线序一样,从左至右线序是:白橙,橙,白绿,蓝,白蓝,绿,白棕,棕。

交叉(反线):标准568A:8针/8线,一端为正线线序,另一端为从左至右线序为:白绿,绿,白橙,蓝,白蓝,橙,白棕,棕。

塑料母头弯式RJ45连接器8P8C

塑料母头弯式RJ45连接器8P8C

读完上文之后,您对于“RJ45连接器母座规格是多少”应该清楚了,更多rj45连接器母座的知识,我们的工程师会陆续整理发布在rj45技术专题上。咨询rj45产品使用相关的问题,可以直接点击我们网站上的商务通,在线工程师为您答疑解惑。德索五金电子是专业的rj45连接器制造商,我们所生产的rj45连接器系列产品有着广泛的用途。如需采购rj45连接器相关的产品,请拨打我们的热线电话:400-6263-698,专业工程师为您服务。

本文来源:https://www.china-guan.com/14909.html

RJ45连接器制作流程并不难,看完你就懂!

采购rj45:400-6263-698

用户们对于RJ45连接器应该不会陌生,因为它在我们的生活中实在是太常见了,但是若问您RJ45连接器的制作流程是什么样的,估计没几个人能准确的回答出来。RJ45连接器的制作流程理解起来并不难,主要有十个步骤,下面让德索连接器工程师来为您详细介绍一下RJ45连接器的制作流程,看完你就懂了。

rj45连接器制作流程,大致有十步,具体如下:

1、RJ45连接器裁线:查看电线的标准类型是不是准确;标准是不是符合要求;堵截有必要平齐,不行划伤 电线,电线无脏污等情况。

2、RJ45连接器剥外皮:查看剥皮口是不是平齐,不行剥伤芯线、编组丝等,剥皮标准是不是准确。

3、编组处理:修剪标准是不是准确,修剪是不是平齐,修剪编组时不行伤到芯线。

4、RJ45连接器剥内皮:查看剥皮口是不是平齐;剥皮标准是不是准确;有无剥伤芯线,断铜丝;半剥时 绝缘体不行掉落。

5、RJ45连接器套缩短管:查看缩短管标准、类型是不是准确。

6、准备焊锡:查看锡炉的温度是不是准确;准备焊锡前是不是将芯线铜丝整理好,是不是有分 叉、弯曲、打折等景象;准备焊锡后是不是有铜丝分叉、大头、铜丝不齐及烫坏绝缘皮等 景象。

7、焊锡:查看电烙铁的温度是不是准确;不行烫坏绝缘皮,锡点应润滑、无锡尖,不行假 焊、虚焊。

8、端子压着:招认端子、电线的标准是不是准确;端子压着有无喇叭口、歪斜、绝缘皮和 芯线露出是不是过长或过短。

9、RJ45连接器端子刺进:查看连接器、端子类型是不是准确;端子有无危害、变形等景象;端子有无 漏插、错插、刺进不到位等景象。

10、排线压接:查看连接器的类型是不是准确;排线的方向是不是准确;芯线是不是破损、露 铜、烫坏;压接是不是到位。

读完上文之后,您对于“RJ45连接器制作流程”应该清楚了,更多rj45连接器相关的技术文档,我们的工程师会陆续整理发布在rj45技术专题上。还有其他rj45连接器相关的问题需要咨询,可以直接点击我们网站上的商务通,在线工程师为您答疑解惑。

德索五金电子是专业的rj45连接器制造商,我们所生产的rj45连接器系列产品有着广泛的用途,多使用于路由器、交换机、移动硬盘、视频传输监控、网卡、集线器、电脑主板、工控主板、网络播放器、光端机、SDH、PDH、IP电话、ADSL/VDSL以及蓝光DVD、数字电视机顶盒 等网络、通讯设备上。如需采购rj45连接器相关的产品,请拨打我们的热线电话:400-6263-698,专业工程师为您服务。

本文来源:https://www.china-guan.com/14905.html

当我们进行rj45连接器的制作要注意什么

最近,在我们的用户邮件发现有不少用户在咨询这样一个问题——制作rj45连接器注意什么?为了方便用户朋友的查阅,德索工程师整理了此篇文档,为大家介绍一下rj45连接器制作时候要注意的一些方面。希望通过德索工程师的介绍之后,您能对于rj45连接器的制作要注意什么有一个更清晰的标准。

每一款连接器的制造都有其要注意的地方,rj45连接器也不例外,一般来说,制造rj45连接器,我们需要注意以下这些方面,具体如下:

1.RJ45连接器裁线:查看电线的标准类型是不是准确;尺度是不是符合要求;切断必须平齐,不行划伤 电线,电线无脏污等情况。

2.RJ45连接器剥外皮:查看剥皮口是不是平齐,不行剥伤芯线、编组丝等,剥皮尺度是不是准确。

3.编组处理:修剪尺度是不是准确,修剪是不是平齐,修剪编组时不行伤到芯线。

4.RJ45连接器剥内皮:查看剥皮口是不是平齐;剥皮尺度是不是准确;有无剥伤芯线,断铜丝;半剥时 绝缘体不行掉落。

5.RJ45连接器套收缩管:查看收缩管尺度、类型是不是准确。

6.准备焊锡:查看锡炉的温度是不是准确;准备焊锡前是不是将芯线铜丝整理好,是不是有分 叉、弯曲、打折等景象;准备焊锡后是不是有铜丝分叉、大头、铜丝不齐及烫坏绝缘皮等 景象。

7.焊锡:查看电烙铁的温度是不是准确;不行烫坏绝缘皮,锡点应润滑、无锡尖,不行假 焊、虚焊。

8.端子压着:承认端子、电线的标准是不是准确;端子压着有无喇叭口、歪斜、绝缘皮和 芯线显露是不是过长或过短。

9.RJ45连接器端子刺进:查看连接器、端子类型是不是准确;端子有无损害、变形等景象;端子有无 漏插、错插、刺进不到位等景象。

10.排线压接:查看连接器的类型是不是准确;排线的方向是不是准确;芯线是不是破损、露 铜、烫坏;压接是不是到位。

读完上文之后,您对于rj45连接器的制作要注意什么应该有一个基本的认识了,更多与rj45连接器相关的内容,请登录我们的rj45知识频道了解更多。采购rj45连接器相关的产品,请拨打我们的免费热线电话:400-6263-698,专业工程师辅助您的采购工作顺利进行。德索五金电子,专业的RJ45连接器制造商,有着十四年的rj45连接器生产经验,可快速解决各种rj45生产制造的难题,产品均通过ISO认证,符合国际环保要求,承诺用户一年质保,值得您的信赖。

本文来源:https://www.china-guan.com/13074.html

还不知道怎么检查rj45连接器的请读此文

rj45连接器的检查对于用户来说非常重要,因为它涉及到我们的家庭安全,因此必须引起人们的重视。那么到底怎么检查rj45连接器才是科学合理的呢,下面德索五金电子工程师将会详细的为您介绍一下怎么检查rj45连接器。

买房装饰时,如果遇到一些没有责任心的装修工程人员,会让买房的人没有生命的保证,在装修的时候移动或者是此外导线没有规范,从而引起火线所倒置的危险变乱也是司空见惯了。德索建议装修要利用带有极性检测功能的插座,RJ45连接器呈现地线缺失或零火线倒置的环境时指示灯会自动亮起,并提醒利用者及时进行措置。现在市场上的插座产物,具有极性检测功能的厂商很少,采办时请认准有资质厂商,避免因选到劣质插座,造成财富与人身的风险。

德索工程师认为,在选购RJ45连接器或电源插座时候,要对其安全机能做综合考查。除此之外还应到大型商场、超市或者知名电商网站选购知名电源插头插座品牌,像打破插座这类专门做插座的品牌。不少大企业都是很注意本身的品牌形象,对产物质量的要求较高,售后处事相对也有保障。最后分歧场所应该搭配分歧种类的开关和插座。

文中部分观点素材来自网络,若是文中出现纰漏或者不严谨的地方,无法回答您的问题时,可以直接拨打我们的热线电话:400-6263-698,向工程师咨询一下怎么检查rj45连接器产品。如需采购rj45连接器,可以考虑与德索五金电子合作,每一款rj45连接器产品均通过了ISO认证,符合国际环保需求,值得您的信赖。

本文来源:https://www.china-guan.com/12899.html

rj45连接器半成品耐压测试设备

最近,在百度搜索Rj45连接器的时候,在下拉框中看到一个长尾词——“rj45连接器半成品耐压测试设备”,于是笔者心想难道最近用户们都很关注这个问题吗?提出此类问题的,应该是一名与rj45连接器有着一定关系的人,或许是工程师,或许是使用rj45连接器的用户等等,那么到底rj45连接器半成品耐压测试设备有哪些呢?如果您想知道这个问题的答案,有三种方式可以获取,分别如下:

第一、拨打德索rj45连接器生产厂商的免费热线电话:400-6063-698,向电话一端的工程提出您的问题即可。

第二、也可以直接点击我们网站上的商务通,与在线客服进行一个沟通

第三、可以向我们发送邮件进行咨询,邮件地址:dosin2005@dosin-china.com

温馨提示:采购rj45连接器相关产品,一定要找正规的rj45连接器生产厂家,这样可以确保产品的质量,省去很多的麻烦。最后,衷心祝愿所有客户工作顺利,事业高升。
