德索BNC-JW-3弯公头90°直角压接式适配 SYV50-3/RG58/LMR200厂商

一、 产品概述

本产品为 BNC-JW-3压接式直角弯公头（90° L型射频阳头），是专为 SYV50-3、RG58、LMR200 及其同等规格外径（约为 5.0mm）的 50$\Omega$ 射频同轴线缆定制开发的高频连接器。

针对 LMR200 等低损耗线缆芯线较粗（单股实心铜）的物理特性，该连接器的内部焊针插孔及 PTFE 绝缘层进行了精密的兼容性容抗优化。其 90度 直角结构能够完美破解通信机柜转角、微型基站天线接口以及车载收音机后背等极端狭窄空间的布线难题，有效避免了同轴电缆因强行硬折弯而引发的屏蔽层受损或短路故障。

二、 核心技术参数表

1. 电气性能参数（Electrical Specification）

射频参数项目	工业级技术指标 / 测试条件
标准特性阻抗	50 $\Omega$
频率范围 (Frequency Range)	0 ~ 4 GHz (配合 LMR200 等低损耗同轴线缆，高精度传输更优)
最高额定工作电压	500 V（rms，海平面状态）
介电耐受电压 (耐压值)	1500 V（rms，海平面状态）
接触电阻指标	中心内导体 $\le$ 2.0 m$\Omega$ / 外部壳体接地点 $\le$ 1.5 m$\Omega$
绝缘电阻值	$\ge$ 5000 M$\Omega$（高阻抗保持）
电压驻波比 (VSWR)	90°直角弯型样式 $\le$ 1.35 @ 3 GHz（高性能回波损耗控制）

2. 机械规格与材质构成（Mechanical & Material）

• 连接锁紧方式：卡口式快锁锁紧机构（Bayonet Lock）—— 支持免工具快速拆装，抗震抗拉性优异。

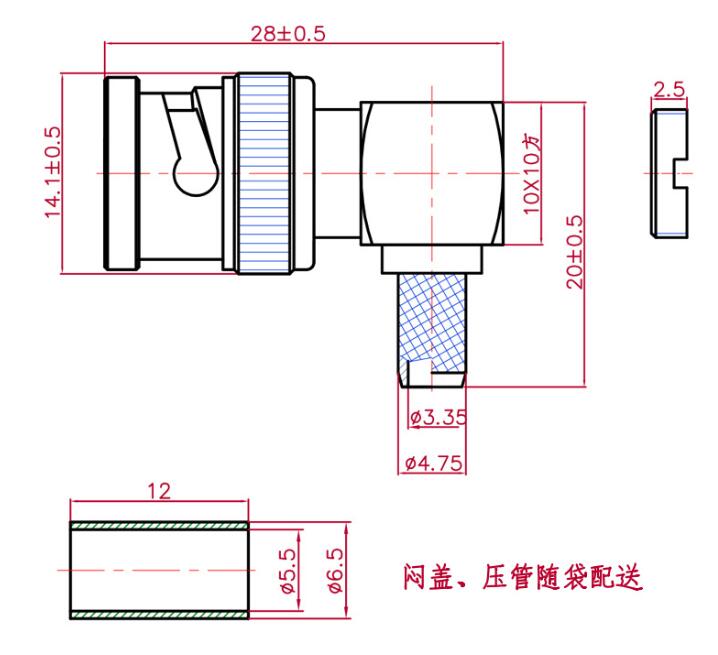

• 外观结构特征：90° 直角弯头机身 + 尾部加长型防脱落压接筒。

• 装备电缆规格：SYV50-3、RG58、LMR200 及同等 3级 / 5mm 外径射频同轴电缆。

• 线束端接方式：内中心针：焊接式 (Solder) / 外壳尾部套管：压接式 (Crimp)。

• 机械插拔寿命：$\ge$ 500 次插拔与双销锁紧循环。

• 核心材质配比：主体外壳：优质黄铜镀镍（高防腐） / 插针（公针）：高导电黄铜厚层镀金 / 绝缘介质：原厂聚四氟乙烯 (PTFE)。

3. 环境适应性与耐候力（Environmental Limits）

• 工程工作温度：-55℃ ~ +165℃

• 防振动抗冲击：全面符合 MIL-STD-202、Method 204 国际标准测试条件

• 盐雾试验等级：48小时中性盐雾测试（NSS），确保在恶劣潮湿环境或户外机柜长期暴露下外壳不发黑

• 绿色环保标准：100% 全面符合 RoHS 和 REACH 国际环保规范

三、 核心应用领域与行业场景

该款 BNC-JW-3 90°弯式压接公头凭借卓越的抗拉强度和直角低损耗特性，被广泛应用于各类空间受限、弯折应力高的高频传输网路中：

• 通信机柜与分布式系统：密集型无线通信机柜内部排线、微型基站天线接口、室内分布系统（DAS）的转弯跳线加工。

• 车载电子与无线数传：车载收音机后部狭窄间隙、车载 GPS/北斗天线引入、工业重卡 T-Box 联网模块的紧凑型引线。

• 广电系统与安防监控：高清视频矩阵切换器后背板、多路 SDI 广播级数字视频设备、野外移动高清摄像头的信号无损转向互连。

• 无线电对讲天馈线系统：商用对讲机中继台、无线电台射频功放模块的天馈线引入和端口转换。

四、 德索连接器(DOSIN)规范料号系统

为了提升您的物料编码对接效率并确保精准采购，该款产品的官方标准工厂规则如下：

• 官方标准料号：DS-BNC-JW-3（或定制大芯版 DS-BNC-JW-LMR200）

• 料号标准释义：DS（德索品牌代码）- BNC（接口系列）- JW（直角弯阳头/弯公头）- 3（对应3级/5mm外径线缆规格，内部针孔设计完美兼容 LMR200 的粗铜芯）

五、 关于德索连接器(DOSIN)高性能线缆组件的品控实力

在射频馈线网络中，LMR200 和 RG58 等 3 级同轴线缆常被用于中长距离的无线通信。由于这类线缆的实心铜芯和屏蔽层结构比普通微细电缆更加硬挺刚硬，在做 90度 直角（JW）转接时，连接器壳体内部的弯头同轴度若存在微米级的公差偏差，在线缆受到自重拉扯时就会激发出巨大的反射，引发回波损耗。

德索连接器（DOSIN）依托 2万平米 的数字化射频器件制造基地，针对 BNC-JW-3 直角系列全线引入了多轴联动数控车铣一体化机床。凭借长达 20年 积累的两端阻抗补偿技术，德索精确修正了直角拐弯处的容抗微调变化，确保该弯头连接器在 3GHz 的高频工作状态下，依然能保持极其卓越、稳定的 VSWR（电压驻波比）表现。

作为全面通过 ISO9001 国际质量管理体系认证的源头实力工厂，德索特别对配合 LMR200 粗线所需的金属压接套管实施了定向延展性热处理。这既保障了压接后超越行业标准的机械抗拉拔力，又彻底避免了套管过硬导致内部线缆屏蔽层被切断的隐患。全线成品 100% 具备 RoHS 与 REACH 绿色资质，是无线电通信工程、对讲天馈系统及系统集成商大批量、高一致性采购的硬核之选。

六、 技术交流与工程互联

在射频线束组装中，高刚性的 LMR200 线缆与 90° 弯头的配合一直是工艺难点：若尾部套管压接模具对边不精准，线缆在户外长期风振下拉力会瞬间打折，导致屏蔽层虚接，基站驻波比飙升。德索（DOSIN）专款定制的大针孔后腔与优化延展性套管，正是为化解粗芯硬线“难插入、易滑脱”这一工程通病而生。

如果您需要获取这款 BNC 90度弯头连接器的官方精密剥线公差图纸、配合 LMR200 的推荐压接钳口六角模具尺寸（Hex Die Size），或者需要申请免费样品供贵司技术团队进行抗拉力和失真度测试，欢迎在下方留言，或直接联系德索的在线客服。我们的高频选型工程师团队将在第一时间为您提供详尽的资料配合。
