在自动化设备或工业项目立项时，采购与技术团队往往都会遇到一个问题：

M12连接器工厂我们该怎样选？

这个问题看似简单，却直接影响系统未来几年的运行稳定性。
接口成本可能只占整机成本的一小部分，但一旦失效，带来的停机损失与维护成本，往往远超预期。

所以，当我们认真讨论“M12连接器工厂我们该怎样选”时，本质上是在讨论：

• 谁能保证长期一致性？

• 谁能真正理解规范边界？

• 谁能承担持续供货的责任？

一、第一判断：是否具备真实制造能力

市场上很多企业都在销售 M12 连接器，但真正的“工厂型企业”，至少应具备：

• 金属件加工控制能力

• 注塑与绝缘件成型能力

• 端子压接与装配能力

• 防水结构验证流程

如果只是简单整合外协资源，当项目需要：

• 调整结构尺寸

• 优化密封等级

• 定制线束组合

风险就会显现。

因此，当有人问“M12连接器工厂我们该怎样选”，第一条标准应是：

是否具备可控的制造体系。

二、第二判断：是否理解规范，而不是只会生产

M12 连接器的核心不在外形，而在规范体系：

• 尺寸公差

• 编码结构隔离

• 绝缘安全间距

• IP 防护结构

一个成熟的工厂，应该能够明确告诉客户：

• 哪种编码适合数据

• 哪种结构适合电源

• 哪种工况存在风险

真正专业的制造方，往往会讲“不能怎么用”，
而不是简单承诺“都可以做”。

当你再次思考“M12连接器工厂我们该怎样选”，
是否理解规范，比价格更重要。

三、第三判断：批次一致性是否稳定

工业产品最怕的不是样品问题，而是：

• 样品通过

• 小批量稳定

• 大批量开始波动

M12 连接器的一致性取决于：

• 插针定位精度

• 镀层均匀性

• 密封圈压缩比

• 螺纹加工精度

如果没有成熟的过程控制体系，
长期合作将充满不确定性。

所以，“M12连接器工厂我们该怎样选”的核心，其实是：

这家工厂能否持续三年、五年输出相同标准的产品？

四、从实践角度看：为什么制造沉淀很重要？

在德索连接器工厂，我们对 M 系列产品的理解，并非停留在型号层面，而是体系层面。

多年来专注 M 系列连接器生产，使我们在几个方面形成了相对稳定的优势：

1️⃣ 结构沉淀

M12、M8 及其他 M 系列产品共享部分结构逻辑。
长期生产使结构公差控制、插拔配合、密封压缩比例形成成熟经验。

2️⃣ 批次控制能力

通过持续生产与反馈积累，在：

• 插针同轴度控制

• 端子压接一致性

• 注塑收缩率管理

方面建立了稳定标准。

这类能力，往往只有长期深耕某一系列产品的工厂才能形成。

3️⃣ 系统整合能力

当前市场对 M12 的需求，已经从单一插头延伸至：

• 预制线束

• 对插组合

• 屏蔽结构优化

• 特殊长度定制

德索在 M 系列的长期布局，使我们能够在产品结构与线束整合之间形成协同，而非单点制造。

五、长期合作比单次采购更重要

如果把问题再问一遍：

M12连接器工厂我们该怎样选？

答案不应局限在当下报价，而应延伸到未来：

• 是否具备长期供货能力？

• 是否有系列产品延展？

• 是否能支持结构升级？

• 是否有清晰技术沟通体系？

德索在 M 系列的持续投入，并非为了短期订单，而是为了建立：

• 结构成熟度

• 制造稳定性

• 技术响应效率

在工业项目中，这些往往比单价更有价值。

六、价格之外，更重要的是风险成本

连接器单价可能只差几毛钱或几元钱。
但如果因为接口不稳定导致设备停机：

• 维护成本

• 人工成本

• 信誉损失

远高于采购节省。

因此，“M12连接器工厂我们该怎样选”真正的答案，其实是：

选择风险最低的合作方。

结语

“M12连接器工厂我们该怎样选”这个问题，本质上考验的是工程思维，而不是采购技巧。

接口虽小，却连接着整个系统的稳定性。

选择一家真正理解规范、控制结构、稳定批次、长期深耕 M 系列的工厂，
远比追求短期低价更重要。

制造不是口号，而是时间的积累。
稳定不是承诺，而是体系的结果。

—— Ken
德索连接器工厂 · 工程实践者

📜 “差之毫厘，谬以千里。”

我是 Ken，
在连接器工厂做工程支持多年。

在所有 M12 产品咨询中，
出现频率最高的一句话就是：

“M12 4针怎么接线？有没有标准接线图？”

看似简单的问题，
实际上涉及 针位编号规则、编码类型、视角方向、电气定义 等多个关键点。

今天这篇文章，我们就系统讲清楚：
M12连接器4针接线图到底怎么看、怎么接、怎么避免错误。

一、什么是 M12 4针连接器？

M12 4针（4 Pin）是工业自动化中最常见规格之一，
主要应用于：

• 传感器

• 接近开关

• 执行器

• 工业信号传输

其中，A Code 4针 是使用最广泛的型号。

二、M12 4针标准接口结构说明

🔹 结构特征

• 螺纹规格：M12 × 1

• 编码类型：A Code（最常见）

• 4个圆形针脚

• 具备定位缺口防误插

📌 重要提示：
不同编码（如 D Code）虽然也是4针，但接线逻辑完全不同。

本文重点讲解 A Code 4针标准接线图。

三、M12 4针标准接线图（A Code）

🔩 插针端视图（正视图）

面对插针端（公头）观察时的针位编号：

🔢 标准针位定义

📌 说明：

• 以上为工业自动化常见标准定义

• 实际项目中应以设备说明书为准

• 不同国家或特殊设备可能存在差异

四、接线时必须确认的三个关键点

1️⃣ 确认观察视角

接线图必须明确是：

• 插针端视图（Front View）

• 接线端视图（Rear View）

⚠ 视角颠倒，接线顺序完全相反。

这是现场最常见错误之一。

2️⃣ 确认编码类型

A Code 4针 ≠ D Code 4针

• A Code：传感器 / DC 信号

• D Code：工业以太网（内部结构不同）

如果编码选错，即便针数一致，也无法互插。

3️⃣ 确认PNP / NPN 类型

在传感器应用中：

• PNP 输出

• NPN 输出

接线方式不同。

📌 如果忽略输出类型，信号将无法正常识别。

五、常见接线错误案例

在德索连接器工厂的技术支持中，
最常见问题包括：

❌ 错误一：电源接反

导致传感器损坏。

❌ 错误二：把 Pin2 与 Pin4 混淆

导致信号异常或不输出。

❌ 错误三：未确认线色对应关系

不同厂家线色可能不同，
不能只凭颜色判断。

六、为什么 4针 M12 如此普及？

原因很简单：

• 结构成熟

• 标准统一

• 防水等级可达 IP67

• 安装方便

• 抗振动能力强

在自动化系统中，
4针 M12 已成为“默认接口方案”。

七、工程师建议：如何避免接线风险？

在实际项目中，建议按以下步骤操作：

1. 确认编码类型

2. 确认针位编号

3. 明确视角方向

4. 对照设备说明书

5. 测量电压再通电

📌 不要凭经验接线，要按规范接线。

八、从制造端看 4针 M12 的稳定性

在德索连接器工厂，我们始终强调：

• 针位编号必须符合国际标准

• 接触件位置精度必须稳定

• 绝缘结构必须确保针间安全距离

• 防水结构需在锁紧状态下验证

接线图正确，是系统稳定的前提；
结构规范，是接线图成立的基础。

结语

M12连接器4针接线图，看似简单，
实则决定了整个系统的运行安全。

理解针位定义，
明确编码规则，
确认视角方向，
比“记住颜色”更重要。

真正的工业稳定，不靠运气，
靠规范。

—— Ken
德索连接器工厂 · 工程师视角

📜 “矩不正，不可为方；规不圆，不可为器。”
——《墨子》

我是 Ken，
一名长期在连接器工厂一线工作的工程师。

这些年，我接触过大量使用 M12 连接器的项目：
传感器、自动化设备、工业以太网、水处理系统……
也见过太多这样的情况：

同样是 M12，
有的设备一装就是三五年不出问题，
有的却隔三差五报故障。

后来你会发现，问题往往不在价格、不在品牌，
而在一个最容易被忽略的地方——
有没有真正按 M12 连接器的“规范”来用。

这篇文章，我不讲型号、不卖产品，
只从工程角度，把 M12 连接器规范一次性讲清楚。

🧭 一、什么是 M12 连接器规范？

很多人以为，“规范”是厂家自己定的规则。
实际上，M12 连接器规范是一套基于：

• 🌍 IEC 国际标准

• 🏭 行业通用工程共识

共同形成的技术体系。

它解决的不是“好不好用”，
而是更底层的几个问题：

• 📐 尺寸能不能通用

• 🔑 会不会误插

• 💧 防水是不是成立

• ⚡ 电气性能有没有越界

📌 规范的核心目的只有一个：
让不同厂家、不同设备之间，可以安全、稳定地连接。

📐 二、尺寸与机械规范：M12 的“底层规则”

🔩 1️⃣ 螺纹与接口尺寸

• 标准螺纹规格：M12 × 1

• 连接方式：螺纹旋合锁紧

• 设计目的：

  • 抗振动

  • 防松脱

  • 形成稳定的密封压紧力

M12 能成为工业通用接口，
靠的不是外形好看，而是尺寸高度统一。

📌 一旦尺寸偏离规范：
轻则插拔不顺，
重则防水失效、密封失效。

🔑 三、编码规范：防误插不是“建议”，而是硬规则

在 M12 体系中，
编码的本质是安全设计，而不是区分型号。

常见 M12 编码一览

编码规范的核心原则

• ❌ 不同编码 禁止互插

• 🔒 通过结构实现物理防错

• ⚠ 防止电源、信号误接烧毁设备

在工厂里，我们常说一句话：
👉 “编码选错，比质量问题更危险。”

💧 四、防水规范：IP 等级不是“随便用”的标签

在工业应用中，
M12 最常见的防护等级是：

✅ IP67

含义是：

• 防尘

• 可承受短时间浸水

但必须强调三点：

• IP 等级基于正确完整的装配状态

• 密封圈、螺纹锁紧缺一不可

• 混用配件，IP 等级直接失效

📌 规范保证的是：
“按规则安装，就能防水”，
而不是“任何情况下都防水”。

⚡ 五、电气规范：真正重要的是“边界”

很多选型只看“最大电压、最大电流”，
但在工程实践中，更重要的是不能越界。

M12 连接器的电气规范通常包括：

• ⚡ 额定电压

• 🔌 额定电流

• 🔁 接触电阻

• 🧲 绝缘电阻

• 🧪 耐压能力

不同编码、不同芯数，对应的电气边界完全不同：

• A Code：信号 / 低功率

• D / X Code：高速数据完整性

• 电源编码：载流与温升控制

👉 规范不是告诉你“能做到多少”，
而是清楚地告诉你“不能怎么用”。

🔄 六、插拔寿命与机械可靠性规范

在标准使用条件下，
M12 通常需要满足：

• 🔁 数百次以上插拔寿命

• 🔩 合理的插拔力区间

• 🛡 锁紧后不因振动松脱

这也是为什么 M12 被大量用于：

• 传感器

• 执行器

• 自动化产线

• 移动设备

📌 接口可靠性，决定系统下限。

🧠 七、为什么说“符合规范”比“参数好看”更重要？

在德索连接器工厂的实际项目中，
我们遇到的大多数问题，并不是产品坏了，而是：

• 编码用错

• 芯数配置不合理

• 防水结构未按规范装配

• 实际工况超出设计边界

📌 规范的价值，是在问题发生之前，就把风险挡在外面。

🏭 八、从工厂工程师角度看 M12 规范

站在制造端，
我们更愿意用三句话理解“规范”：

• ✔ 能被长期验证的结构

• ✔ 能被重复制造的一致性

• ✔ 能在真实现场稳定运行

规范不是限制创新，
而是工业系统可以长期运行的基础。

📜 结语

“器有其度，用有其界。”

M12 连接器之所以成为工业标准，
并不是因为它复杂，
而是因为它足够规范、足够清晰、足够可靠。

真正理解 M12 连接器规范，
本质上是在理解一件事：

👉 什么能长期用，
什么只是“暂时能用”。

—— Ken｜德索连接器工厂 · 工程师视角

📜 “水至清则无鱼，器不密则难久。”

在很多人眼中，
游泳池只是“水 + 设备 + 控制系统”。

但在工程师眼里，
它更像是一套长期运行在高湿、腐蚀、频繁维护环境中的精密系统。

而在这套系统里，
一个常被低估、却极其关键的部件——
连接器，尤其是 M12 防水连接器，
往往决定了整套设施的稳定下限。

💧 一、游泳池设施，对连接器有多“苛刻”？

与普通工业环境不同，
游泳池设施的电气系统，长期面临多重挑战：

• 🌫 高湿度、冷凝水频繁

• 🧂 消毒剂（氯、臭氧）带来的腐蚀

• 🔄 水泵、阀门长期运行产生振动

• 🛠 设备维护频繁，插拔次数高

在这样的环境下，
普通工业插头，失效只是时间问题。

🔩 二、为什么 M12 成为游泳池设备的主流接口？

在水处理、泳池自动化项目中，
M12 连接器之所以被大量采用，原因并不复杂：

✅ 1️⃣ 防水等级明确、可验证

M12 连接器在正确装配状态下，
可稳定满足 IP67 防护等级，
可承受短时浸水与高湿环境。

✅ 2️⃣ 螺纹锁紧，抗振动

相比卡扣式接口，
M12 的螺纹结构在水泵、风机等设备中
更不容易因振动而松脱。

✅ 3️⃣ 体积适中，适合设备集成

在控制箱、传感器、执行器密集布置的泳池系统中，
M12 的尺寸与可靠性形成了良好平衡。

🧠 三、M12 在游泳池设施中的典型应用点

在实际项目中，M12 连接器常出现在以下位置：

• 🧪 水质监测传感器
  pH、ORP、浊度、温度传感器

• 🚰 水泵与阀门控制
  循环泵、加药泵、电动阀执行器

• 🧯 控制柜与现场设备连接
  控制信号、电源、反馈信号传输

• 🌊 景观水体与水上设施
  喷泉、水景灯、水上娱乐设备

📌 这些位置的共同点是：
一旦接口进水，维护成本极高。

🔌 四、4芯 / 5芯 / 8芯，如何在泳池项目中选择？

在游泳池设施中，
芯数选择更多源于系统架构而非“越多越好”。

• 🔹 4芯 M12
  常用于基础传感器与执行器
  结构简单，通用性强

• 🔹 5芯 M12
  在信号基础上增加接地或冗余
  提升抗干扰能力

• 🔹 8芯 M12
  适用于多参数传感器或复合控制
  减少接口数量，提升系统整洁度

合理的芯数规划，
能显著降低后期维护复杂度。

🛡 五、防水之外，更容易被忽视的细节

在游泳池应用中，
防水只是底线，不是全部。

工程师更关心的，往往还有：

• 🔩 金属外壳是否具备抗腐蚀能力

• 🧲 密封圈在长期使用后是否老化

• 🔄 多次插拔后是否仍能保持密封

• 🛠 现场维护是否方便、可重复

这些问题，
往往只有在项目运行一年以后才真正暴露。

🏭 六、从工厂视角，看泳池用 M12 连接器

在德索连接器工厂，我们接触到的泳池项目客户，
关注点通常非常一致：

• 希望接口一次选型，长期稳定

• 不追求复杂参数，但拒绝隐患

• 更看重结构成熟度与批次一致性

因此，在泳池设施用 M12 连接器上，
德索更强调：

• 🧰 成熟结构，而非频繁改款

• 🛡 密封与螺纹结构的长期验证

• 🔁 批量产品的一致性控制

• 🔄 公母头、线束、现场应用的整体匹配

📜 结语

“水无常形，器需常稳。”

游泳池设施，看似平静，
却是对电气连接可靠性要求极高的应用场景。

M12 防水连接器之所以能在这一领域长期被采用，
并非因为它“足够高级”，
而是因为它在高湿、振动、维护频繁的环境中，足够稳定。

而真正可靠的连接方案，
往往来自于
理解现场、尊重工况、长期制造经验的工厂。

—— 德索连接器工厂 · 工程师视角

📜 “曲直有度，方能久用。”
——《周易》

在自动化设备与紧凑型控制系统中，
连接器从来不是“有没有空间”的问题，
而是**“如何把空间用到极致”**。

正是在这样的工程背景下，
德索连接器工厂在大量项目实践中发现：

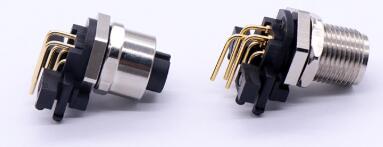

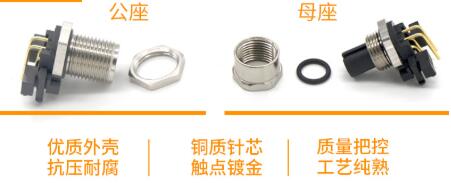

M12 弯头（90°）PCB 插座，正在成为设备内部布线与外部接口之间的关键节点。

🏭 一、从应用现场，看懂 M12 弯头的价值

与直头不同，
M12 弯头插座并不是为了“造型变化”，
而是为了解决三个真实存在的问题：

• 📦 设备高度受限

• 🔄 插拔方向受结构限制

• 🧱 PCB 周边空间紧张

在控制柜、传感器模块、嵌入式设备中，
90° 出线方式，
往往比直出结构更符合工程直觉。

🔧 二、90° PCB 插座的结构特点

M12 弯头 PCB 插座的核心，在于力与方向的重新分配：

• ↪ 插拔力由垂直变为水平

• 🧩 减少线缆对 PCB 焊点的直接拉扯

• 🛡 有利于长期振动环境下的稳定性

• 📐 更利于设备模块化排布

📌 在长期运行的设备中，结构合理性往往比参数更重要。

🔌 三、4芯 / 8芯配置的典型应用逻辑

不同芯数，对应的并不是“多与少”，而是应用侧重点的差异：

🔹 4芯 M12 弯头插座

• 常见于传感器、执行器

• 信号传输为主

• 结构紧凑，安装友好

🔹 8芯 M12 弯头插座

• 多信号或复合信号应用

• 适用于自动化控制模块

• 在有限接口数量下提升功能密度

合理的芯数选择，
可以显著降低系统复杂度。

💧 四、防水性能在弯头结构中的关键性

由于弯头插座常用于设备侧面或底部，
其防水性能尤为关键。

M12 防水连接器通过以下方式实现可靠密封：

• 🛡 精密螺纹锁紧结构

• 💧 密封圈与壳体协同设计

• 🔩 金属外壳增强整体强度

在正确安装状态下，
可稳定满足 IP67 防护等级，
有效应对水汽、冷凝及清洗环境。

📐 五、PCB 焊接与装配的一致性控制

对生产厂家而言，
M12 弯头 PCB 插座的难点不在“能不能做”，
而在于能不能长期稳定地做一致。

在德索连接器工厂，相关控制重点包括：

• 📏 针脚共面度与定位精度

• 🔥 焊接温升与材料匹配

• 🧰 弯头结构应力释放设计

• 🔁 批量装配一致性验证

这些细节，
直接决定产品在客户端的真实表现。

🏗 六、作为生产厂家，德索的制造视角

德索并不将 M12 弯头插座视为单一型号，
而是纳入完整的 M 系列工业连接体系中进行规划。

• 🏭 注塑、冲压、装配全流程自有

• 🧪 结构与电气性能同步验证

• 📦 支持公头 / 母头 / PCB 插座组合

• 🔄 适配不同线缆与安装结构

确保产品在打样、量产、长期供货阶段保持稳定。

🧠 七、工程选型时应关注哪些要点？

在选择 M12 弯头防水连接器生产厂家时，建议重点关注：

• ✅ 是否具备成熟的 90° PCB 插座经验

• ✅ 芯数配置是否符合真实应用

• ✅ 防水结构是否经过长期验证

• ✅ 是否具备持续供货与技术协同能力

🔍 连接器选型，本质是对风险的提前管理。

📜 结语

“器不在大，在其适。”

在自动化与工业设备中，
真正优秀的连接方案，
往往隐藏在这些看似细微的结构选择中。

M12 弯头插座公母 4芯 / 8芯，90° PCB 防水连接器，
并不是“更复杂”的方案，
而是更贴近真实工况的工程答案。

这，正是德索连接器工厂
在 M12 系列产品上持续投入与优化的意义所在。
