MCX MMCX连接器连接器是在20世纪80年代到90年代在欧洲开发的,采用推入式耦合方式,适合快速插拔。超微型尺寸,体积小,重量轻,结构紧凑,广泛应用于有空间限制的小型通讯设备。其主要应用领域包括,消费电子(GPS全球定位系统,高清电视,无线网络电视和音频),航天和国防(GPS,通讯系统),医疗(遥测),通讯、电信(GPS跟踪、定位、导航设备,无线基站,无线局域网),数据、通信(无线局域网/WLAN,无线个人网/蓝牙,无线广域网/WWAN),工业(机器对机器通信)等。

德索五金电子是国内专业的MCX接头、MMCX接头生产厂家,供应各种常见高性能MCX接口、MMCX接口,更多未列出MCX MMCX连接器产品,请联系我们索取更详细资料。

  • MCX&MMCX接头依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;
  • MCX&MMCX接头和具有相同尺寸中心针的绝缘体的SMB相比,尺寸减少30%甚至跟多,因此重量更轻,可用于更小空间;
  • MCX&MMCX接头推入式界面,非常适合快速插拔使用,方便快捷;
  • MCX&MMCX接头高性价比,出色的宽频性能和低反射率,使用性能稳定;

MCX MMCX连接器产品展示

MCX接口公头直式同轴连接器压接式接线

MCX接口公头直式同轴连接器压接式接线

MCX母头弯式射频同轴连接器插PCB板

MCX母头弯式射频同轴连接器插PCB板

MCX母头连接器

专业射频同轴连接器直式母头MCX4脚PCB板端插座

专业射频同轴连接器直式母头MCX4脚PCB板端插座

mcx射频同轴连接器直式压接式镀金母头

mcx射频同轴连接器直式压接式镀金母头

mmcx接头射频同轴连接器 直式母头PCB板端贴板

mcx射频同轴连接器直式母头表贴式PCB板端

电路板连接器mcx射频同轴 直式镀金PCB板端

电路板连接器mcx射频同轴 直式镀金PCB板端

射频同轴连接器mcx直式公头5引脚pcb板端插座

射频同轴连接器mcx直式公头5引脚pcb板端插座

pcb射频连接器弯式母头 mcx连接器

pcb射频连接器弯式母头 mcx连接器

MCX连接器弯式镀金公头射频同轴连接器

MCX连接器弯式镀金公头射频同轴连接器

mcx同轴连接器弯式焊接射频连接线SF085

mcx同轴连接器弯式焊接射频连接线SF085

mcx弯式公头射频同轴连接器音频光纤连接线RG179

mcx弯式公头射频同轴连接器音频光纤连接线RG179

mcx连接器公头弯式压接RG179电视同轴电缆接头

mcx连接器公头弯式压接RG179电视同轴电缆接头

mcx公头直插式面板安装射频同轴连接器

mcx公头直插式面板安装射频同轴连接器

mcx直插式镀金面板安装母头优质射频同轴连接器

mcx直插式镀金面板安装母头优质射频同轴连接器

mcx直插式母头面板安装专业射频同轴连接器

mcx直插式母头面板安装专业射频同轴连接器

mcx直式公头接同轴电缆UT047数字电视

mcx直式公头接同轴电缆UT047数字电视

mcx连接器直式公头接UT085,RG405同轴电缆

mcx连接器直式公头接UT085,RG405同轴电缆

mcx射频连接器压接式公头视频线接RG178同轴电缆

mcx射频连接器压接式公头视频线接RG178同轴电缆

mcx压接式直式公头连接器接同轴电缆视频线RG316S,174,188

mcx压接式直式公头连接器接同轴电缆视频线RG316S,174,188

mcx连接器母头低损耗射频电缆RG316直式压接式

mcx连接器母头低损耗射频电缆RG316直式压接式

mcx直式压接式母头连接器同轴电缆50欧姆RG178

mcx直式压接式母头连接器同轴电缆50欧姆RG178

mcx连接器焊接弯式接线UT047同轴电缆接头

mcx连接器焊接弯式接线UT047同轴电缆接头

mcx连接器公头弯式压接式有线电视同轴线缆RG316

mcx连接器公头弯式压接式有线电视同轴线缆RG316

mcx连接器公头弯式压接式有线电视同轴线缆RG316

mcx弯式压接式公头连接器接视频线RG178

mcx连接器直式穿墙连接线RG17850Ω同轴电缆

mcx连接器直式穿墙连接线RG17850Ω同轴电缆

mcx直式母头穿墙式连接器同轴电缆接头RG178

mcx直式母头穿墙式连接器同轴电缆接头RG178

mcx连接器母头直式穿墙式同轴电缆 接RG316

mcx连接器母头直式穿墙式同轴电缆 接RG316

mcx连接器母头直式穿墙压接式同轴电缆的接头RG316

mcx连接器母头直式穿墙压接式同轴电缆的接头RG316

mcx连接器接口母头法兰盘2孔面板安装直式同轴电缆

mcx连接器接口母头法兰盘2孔面板安装直式同轴电缆

mcx直式法兰盘2孔面板安装母头rf射频同轴连接器

mcx直式法兰盘2孔面板安装母头rf射频同轴连接器

mcx母头连接器有线电视接头直式2孔法兰盘面板安装

mcx母头连接器有线电视接头直式2孔法兰盘面板安装

mcx连接器母头直式穿墙式面板安装有线电视接头

mcx连接器母头直式穿墙式面板安装有线电视接头

mcx连接器母头弯式穿墙面板安装有线电视连线接头

mcx连接器母头弯式穿墙面板安装有线电视连线接头

mcx连接器公头直插式PCB板端电视线接头

mcx连接器公头直插式PCB板端电视线接头

mcx公头连接器PCB板端接头直插式电视线

mcx公头连接器PCB板端接头直插式电视线

mcx连接器公头直插式PCB板端有线电视连接头

mcx连接器公头直插式PCB板端有线电视连接头

mcx连接器母头镀金直式PCB板端有线电视天线接头

mcx连接器母头镀金直式PCB板端有线电视天线接头

mcx母头直式PCB板端有线电视线连接头

mcx母头直式PCB板端有线电视线连接头

mcxPCB板端弯式母头射频连接器有线电视rf头

mcxPCB板端弯式母头射频连接器有线电视rf头

下单之前请联系我们获取MCX MMCX连接器产品免费样品

德索五金所有MCX MMCX接头、接口产品可根据客户要求定制不同的尺寸和规格,常规产品提供免费样品测试。

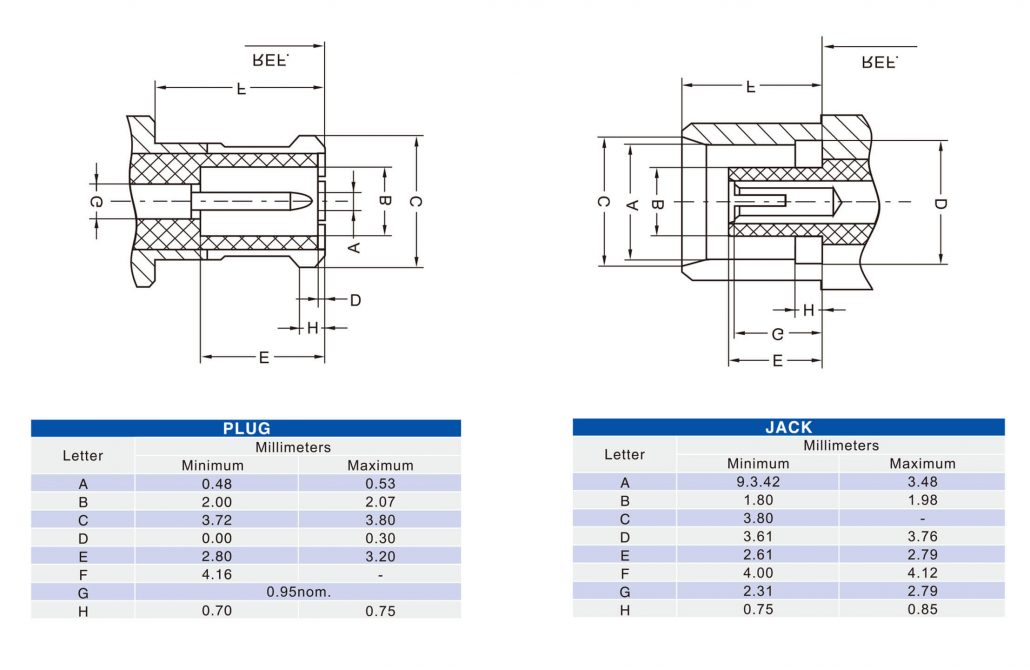

MCX 连接器产品界面

MMCX连接器产品界面

MCX连接器技术性能&规格参数

MCX接头电气性能

  • 阻抗:50 ohm
  • 频率范围:0~6 GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:1000 V rms
  • 工作电压:335 V rms
  • 中心接触电阻: ≦ 5.0 mΩ (Milliohms max.)
  • 外接触电阻:≦ 1.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧ 1000 mΩ

MCX接头机械性能

  • 耦合方式:推入式
  • 保持力:4 lbs min.
  • 配接耐久性:大于500次 (使用铍铜中心针时)

MCX接头环境性能

  • 温度范围:Teflon -65°C ~ +155°C
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101

MMCX连接器技术性能&规格参数

MMCX接头电气性能

  • 阻抗:50 ohm
  • 频率范围:0~6 GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:500 V rms
  • 工作电压:170 V rms
  • 中心接触电阻: ≦ 5.0 mΩ (Milliohms max.)
  • 外接触电阻:≦ 1.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧ 1000 mΩ

MMCX接头机械性能

  • 耦合方式:推入式
  • 保持力:2.3 lbs min.
  • 配接耐久性:大于500次 (使用铍铜中心针时)

MMCX接头环境性能

  • 温度范围:Teflon -65°C ~ +155°C
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101
