德索五金供应各种常见YGD电连接器,更多未列出YGD电连接器产品,请联系我们索取更详细资料。

  • 采用卡口连接,接触件端接形式为焊接,插孔接触件为冠簧插孔
  • 产品具有快速链接和分离,耐环境好、可靠性高等特点。
  • 适用于大电流电源系列连接
  • 符合GJB5371-2005《YGD系列圆形电源连接器通用规范》

快来领取YGD电连接器产品免费样品

德索五金所有YGD圆形电连接器产品可根据客户要求定制不同的尺寸和规格,常规产品提供免费样品测试。

YGD电连接器技术性能&规格参数

绝缘电阻:

常态下(MΩ)

高温(MΩ)

潮温(MΩ)

5000

100

100

工作电流与接触电阻:

接触件号

插合端直径
Mm

额定工作工作电流
A

最大接触电阻

初始值

寿命试验后

20

1.02±0.03

7.5

7

8.5

16

1.588±0.025

13

3.7

4.5

12

2.39±0.03

23

1.8

2.2

10

3.18±0.03

33

1.0

1.2

8

3.61±0.03

46

0.5

0.7

6

4.52±0.03

60

0.4

0.5

4

5.72±0.03

80

0.25

0.35

2

7.19±0.03

100

0.17

0.21

注:寿命试验指有关温度冲击、机械寿命、盐雾、高温寿命及探针损伤等试验。

工作电压和耐电压:

连接器接触件
孔位排列代号

额定工作电压(V)

耐电压(V)

海平面

海拔高度21336m

海平面

海拔高度21336m

0802、0803、0804

600

300

1500

375

1002、1003、1202、1203、
1204a、1204b、1404b、1405、
1602、1603、1604、1605、
1802、1803、1804、2202、
2203、2204、2402、2403、
2802、2803、2804、3204、

1000

450

2300

500

YGD电连接器分类

序号

分类特征

分类内容

标志代号

1

连接器类别

电源连接器

YGD

2

连接器类别

方形法兰盘安装非屏蔽固定连接器

10

方形法兰盘安装屏蔽固定连接器

20

螺母安装非屏蔽固定连接器

14

螺母安装屏蔽固定连接器

24

非屏蔽自由连接器

16

屏蔽自由连接器

26

3

表面处理方式

黑色阳极氧化,非导电外壳

R

化学镀暗镍,导电外壳

N

电镀镉,导电外壳

B

电镀黑烙,导电外壳

H

4

外壳号

连接器外壳代号

08、11、12、…

5

接触件孔位排列号

接触件孔位排列代号

数字(+字母)

6

接触件类型

插针接触件

J

插孔接触件

K

7

尾部附件

结构形式

数字

8

定位键位置

键(或键槽)角度

N、A、B、C、D、E

9

电缆直径

Φ数字

电缆直径大小

绝缘体孔位排列(从插合面看插针绝缘体孔位)

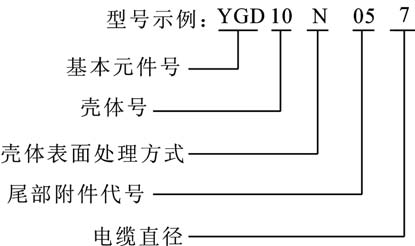

YGD电连接器型号命名

定位键位置

外壳号码

键及键槽排列识别字母

AR°或AP°

BR°或BP°

CR°或CP°

DR°或DP°

8

N

95

141

208

236

A

102

132

248

320

B

80

118

230

312

E

91

131

197

240

10、12、14

N

95

141

208

236

A

113

156

182

292

B

90

145

195

252

C

53

156

220

255

D

119

146

176

298

E

51

141

184

242

16

N

80

142

196

293

A

135

170

200

310

B

49

169

200

244

C

66

140

200

257

D

62

145

180

280

E

79

153

197

272

18

N

105

140

215

265

A

135

170

200

310

B

49

169

200

244

C

66

140

200

257

D

62

145

180

280

E

79

153

197

272

22、24、28、32

N

80

142

196

293

A

135

170

200

310

B

49

169

200

244

C

66

140

200

257

D

62

145

180

280

E

79

153

197

272

YGD外形尺寸及安装尺寸
自由连接外形尺寸

壳体号

A

M

L(参考)

08

21.00

M14×1.0(左)

25.50

10

24.50

M16×1.0(左)

12

26.50

M20×1.0(左)

14

31.00

M22×1.0(左)

16

32.00

M25×1.0(左)

18

35.50

M27×1.0(左)

22

44.50

M35×1.5(左)

28.50

24

49.00

M38×1.5(左)

30.50

28

53.50

M42×1.5(左)

32

59.50

M48×1.5(左)

方形法兰盘安装固定连接器外形及安装开孔尺寸

螺母安装固定连接器

壳体号

A

B

C

D

P

K

G

H

M

08

12.04

23

23.94

26.94

13.00

2.5

14.20

13.20

M14×1.0

10

15.01

26.94

30.14

16.90

18.20

17.20

M18×1.0

12

19.07

31.74

34.94

20.70

22.20

20.90

M22×1.0

14

22.25

34.94

38.04

23.80

25.20

24.00

M25×1.5

16

25.43

38.24

41.24

26.80

28.20

27.00

M28×1.5

18

28.60

41.34

44.44

30.50

32.20

30.70

M32×1.5

22

34.95

49.24

52.24

36.70

3.5

38.20

36.90

M38×1.5

24

38.13

25

52.74

55.54

40.50

42.20

40.70

M42×1.5

28

41.81

55.00

58.00

4350

45.20

43.70

M45×1.5

32

48.25

62.00

65.00

50.00

52.20

50.20

M52×1.5

YGD电连接器附件
尾部附件 1)直式屏蔽电缆密封式尾部附件

壳体号

A

电缆直径

L(参考)

08

18

5

35

6

7

10

22.5

5

40

6

7

8

12

24.5

7

8

9

10

4

29

8

9

10

11

12

16

30

8

9

10

11

12

18

33

10

12

13

15

22

42.5

13

45

15

17

24

46

13

15

17

28

50.5

17

20

32

56.5

17

50

20

2)直式电缆夹线夹式尾部附件

壳体号

A

电缆直径

L(参考)

08

18

5

35

6

7

10

22.5

5

40

6

7

8

12

24.5

7

8

9

10

14

29

8

9

10

11

12

16

30

8

9

10

11

12

18

33

10

12

13

15

22

42.5

13

45

15

17

24

46

13

15

17

28

50.5

17

20

32

56.5

17

50

20

3)直式屏蔽电缆密封夹线式尾部附件

壳体号

A

电缆直径

L(参考)

08

18

5

40

6

7

10

22.5

5

45

6

7

8

12

24.5

7

8

9

10

14

29

8

9

10

11

12

16

30

8

9

10

11

12

18

33

10

12

13

15

22

42.5

13

50

15

17

24

46

13

15

17

28

50.5

17

20

32

56.5

17

55

20


4)弯式电缆尾部附件

壳体号

A

电缆直径

L(参考)

08

18

5

35

6

7

10

22.5

5

40

6

7

8

12

24.5

7

8

9

10

14

29

8

9

10

11

12

16

30

8

9

10

11

12

18

33

10

12

13

15

22

42.5

13

45

15

17

24

46

13

15

17

28

50.5

17

20

32

56.5

17

20


5)弯式电缆夹线式尾部附件

壳体号

A

电缆直径

L(参考)

08

18

5

35

6

7

10

22.5

5

40

6

7

8

12

24.5

7

8

9

10

14

29

8

9

10

11

12

16

30

8

9

10

11

12

18

33

10

12

13

15

22

42.5

13

45

15

17

24

46

13

15

17

28

50.5

17

20

32

56.5

17

20


6)弯式电缆屏蔽夹线式夹尾部附件

壳体号

A

电缆直径

L(参考)

08

18

5

35

6

7

10

22.5

5

40

6

7

8

12

24.5

7

8

9

10

14

29

8

9

10

11

12

16

30

8

9

10

11

12

18

33

10

12

13

15

22

42.5

13

45

15

17

24

46

13

15

17

28

50.5

17

20

32

56.5

17

20



注:尾部附件若与插头的订购数量相同,可直接在型号后面加尾部附件代号,若与插头的订购数量不同,则需单独订购。
金属防水盖
1)插头防水盖
2)插座防水盖

YGD电连接器技术特性

  • 工作温度:-55℃~125℃。
  • 相对湿度:90%~98%。
  • 工作欺压:4.39Kpa~101.33Kpa
  • 盐 雾:N类、H类48H,R类、B类96h。
  • 密 封 性
  • 插 座:压差1.01×103Pa,历时1min无气泡漏泄;
  • 头座插合:1.8m水深48h不渗水。
  • 振 动:10Hz~2000Hz,196m/s2,瞬断≤1μs。
  • 冲 击:980m/s2,瞬断≤1μs。
  • 机械寿命:连接环材料为铝合金≥500次,连接环材料为铜合金≥2000次。
