SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器,它具有频带宽、性能优、高可靠、寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。主要应用于航天和工防:手持现场设备、仪表,医疗:仪表,商用汽车:蓝牙、GPS,通讯、电信:基站,数据、通信:WIFI网络、无线城域网(WiMAX),工业:主动/被动组件, 仪表,机器对机器通信。

德索电子是专业sma接头、sma接口、SMA连接器生产厂家,各种规格SMA连接器,更多未列出SMA产品,请联系我们索取更详细资料。

  • SMA接头高性能电子连接器,最高可达18GHz,低反射;
  • SMA接头螺纹型锁紧方式保证产品的损耗和高安全性,设计紧凑;
  • SMA接头小尺寸接头适用于更小的安装空间和更广泛的应用场景;

下单之前请联系我们获取SMA连接器产品免费样品

德索所有SMA接头、SMA接口可根据客户要求定制不同的尺寸和规格,常规SMA连接器提供免费样品测试。

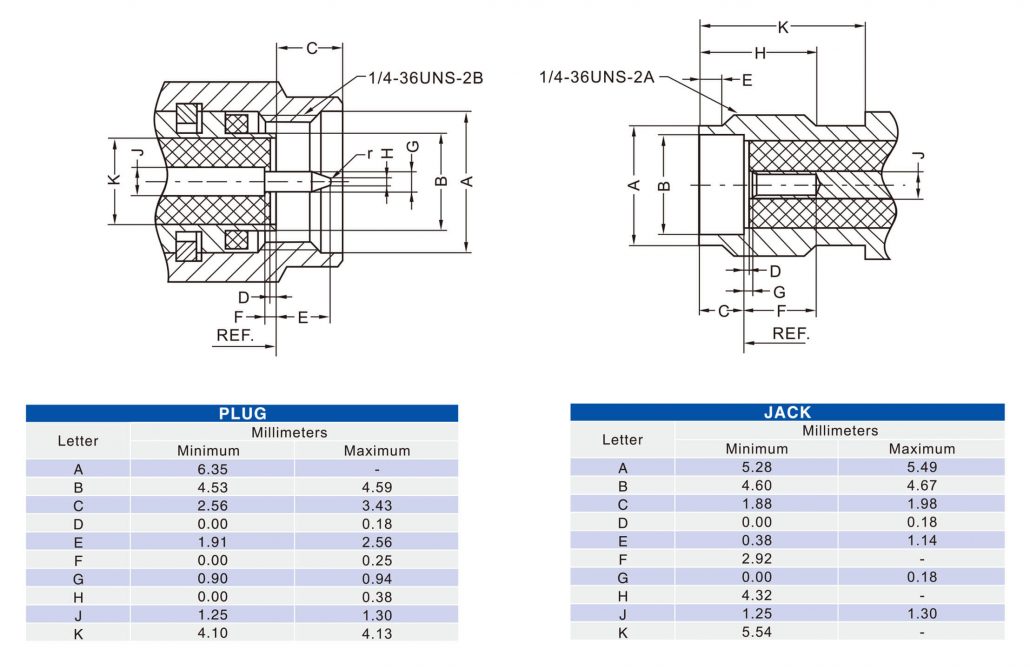

SMA连接器产品界面

SMA连接器技术性能&规格参数

SMA接头电气性能

  • 阻抗: 50 ohm
  • 频率范围:0~6 GHz
  • 电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • 耐电压:接RG142,RG405线缆时为1000 V rms
    接RG316,RG402线缆时为750 V rms
    接RG142,RG405线缆时为500 V rms
  • 工作电压:接RG142,RG405线缆时为500 V rms
    接RG316,RG402线缆时为375 V rms
    接RG142,RG405线缆时为170 V rms
  • 中心接触电阻:≦ 6.0mΩ (Milliohms max.)
  • 外接触电阻:≦ 2.0 mΩ (Milliohms max.)
  • 绝缘电阻:≧ 5*10³ mΩ (Megohms min.)

SMA接头机械性能

  • 耦合方式:1/4-36螺纹锁紧
  • 保持力:15 lbs min.
  • 连接螺母扭矩: 30 in-lbs. min.
  • 配接耐久性:大于500次 (使用铍铜接触件时)

SMA接头环境性能

  • 温度范围:-65°C ~ +165°C
  • 振动:MIL-STD-202 Meth.204
  • 抗腐蚀性:MIL-STD-202 Meth. 101
