德索BNC-J-3切槽压接式连接器 (内伸焊针型 SYV50-3/RG58)【生产制造】

一、产品概述

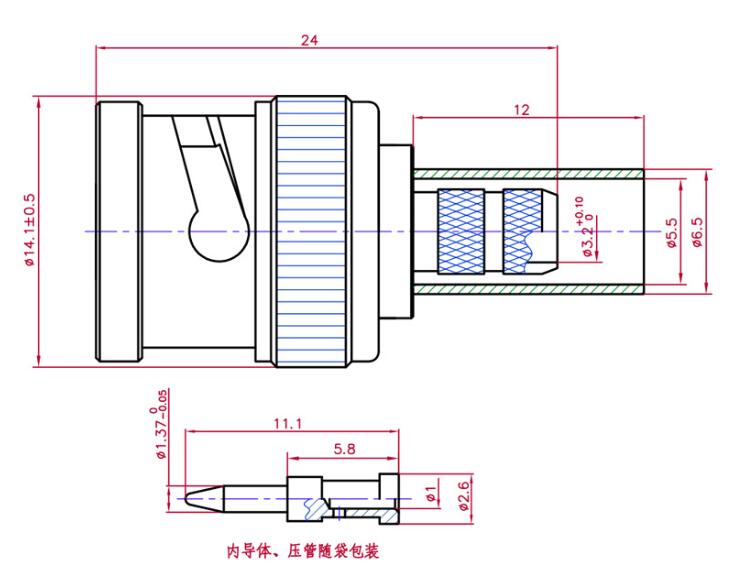

本产品为BNC-J-3切槽压接式公头（内延伸焊针型），专为SYV50-3、RG58、3D-FB等外径约为5.0mm的50$\Omega$标准射频同轴线缆设计开发。连接器尾部采用专业的切槽搭配工艺，压接铜套，能够在压接后提供优异的抗拉力与电气连续性；内导针通过焊接方式与线缆芯线连接，确保高频信号传输的高可靠性与稳定性。

二、核心技术参数表

1.电气性能（Electric Characteristics）

2. 机械性能（Mechanical Characteristics）

• 连接方式 (Coupling)：卡口式锁紧（Bayonet Lock）

• 装备电缆（适用电缆）：SYV50-3, RG58, 3D-FB 及同等规格5mm外径线缆

• 端接方式 (Termination)：内拉伸：焊接 (Solder) / 外拉伸：切槽压接 (Slot Crimp)

• 机械寿命（耐久性）：$\ge$500次插拔循环

• 主要材质：主体：优质镀镍 / 插针：镀金 / 绝缘体：聚四氟乙烯 (PTFE)

3.环境性能（Environmental Characteristics）

• 工作温度范围 (Temperature)：-65 °C ~ +165 °C (设定于芭蕉外皮材质)

• 防振动性（Vibration）：10 Hz ~ 2000 Hz, 深度 147$m/s^2$

• 盐雾试验（Salt Spray）：48小时中性盐雾测试

• 环保标准（Compliance）：全面符合RoHS / REACH国际标准

三、核心应用领域

该款BNC-J-3切槽压接连接器凭借其优异的抗拉强度和优异的电气性能，广泛评估以下对信号传输稳定性要求严苛的工业及以下​​场景：

• 无线电通信与基站建设：无线电台、对讲机基站、中继器以及微波通信设备的信号RF传输接收器。

• 广电与专业音频视频系统：高清视频监控（CCTV）、SDI数字视频传输、广电音频级控制台及资质网络。

• 车辆电子与公网通信：货车无线电天线、GPS/北斗货车导航系统以及物流卡车火车站的RNA连接。

• 安防与工业控制：工业自动化数据采集系统、弱电工程信号控制线束以及楼宇自控系统。

• 与测量仪器：实验室劳动力、色彩分析仪、信号发生器测试等位置测试仪器的标准连接电缆。

四、德索连接器(DOSIN)规范料号系统

为了方便您的ERP系统对接及精准采购，我司该产品的标准编码规则如下：

• 标准料号：DS-BNC-J-3S（或DS-BNC-J-58S）

• 料号释义：DS （德索品牌代码）- BNC （接口系列）- J （公头插针）- 3 （对应3级/5mm外径线缆规格）- S （槽切槽外壳/焊锡内针焊接工艺）

五、关于德索连接器(DOSIN)

我们是专业的射频连接器源头制造工厂，针对BNC-J-3等全系列射频连接器与线缆组件，具备以下生产及品控实力：

• 工厂规模：拥有2万平米现代化生产厂房，集研发设计、精密车削、成品、精密检测于一体，产能充沛，常备现货。

• 行业经验：深耕射频连接器领域20年，生产工艺成熟，公差控制严苛，确保产品压接精准、高度传输稳定。

• 质量管理：工厂已通过ISO9001国际质量管理认证，从原材料入库到成品出厂，全流程控亟待解决。

• 环保合规：全线产品均符合RoHS及REACH环保标准，可提供完整的检测报告，完美满足出口及四个高端客户的合规要求。

六、 技术交流与样品申请

在实际的线束加工中，SYV50-3或RG58这类5mm外径同轴电缆的尾部切压接密实度，直接决定了整根线束的抗拉力与信号阻抗匹配。如果产线压接工具的口模或强度缺失偏差，容易出现电缆滑脱或光栅层接触不良的问题。

如果您对这款BNC-J-3连接器的安装压接模具卡口尺寸、剥线工艺参数有任何技术疑问，或者需要申请免费样品提供贵司工程、产线进行样品评估，欢迎在下方留言，或直接联系我们的在线客服。德索(DOSIN)技术支持团队将第一时间为您提供专业的选型与解答。
