德索BNC-KY-1.5大六角开双窗母头连接器带螺栓防水 (RG174/RG316)厂商

一、产品概述

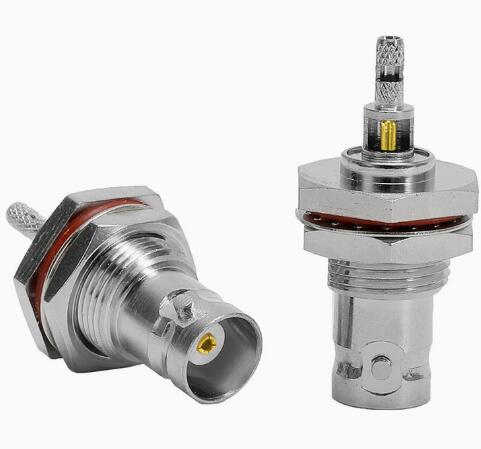

本产品为BNC-KY-1.5防水型穿墙母头连接器（带大六角螺栓与防水密封垫），尾部采用创新的双开窗（双观察孔）压接设计。专为RG174、RG316、LMR100等外径2.5mm – 3.0mm的微细同轴电缆定制开发。产品的大六角螺栓锁结构，能够为面板穿墙安装提供承载的机械支撑紧，配合高弹性防水圈，可有效达到IP67级气密性，阻止水分及湿气渗入设备内部。尾部的双开窗设计，能够技术人员全方位检查内部的焊接或接压质量，显着降低线束加工质量。

二、核心技术参数表

1.电气性能（Electric Characteristics）

2. 机械性能与材质（Mechanical & Material）

• 连接与安装方式：外部采用卡口式锁紧/面板端采用带大六角螺栓的前装式锁紧（Bulkhead Front Mount）。

• 尾部端接工艺：外壳压接式（带双开窗观察孔，基于产线品检）。

• 装备电缆(Cable)：RG174、RG316、LMR100及同等规格微细同轴电缆。

• 机械寿命（耐久性）：$\ge$500次插拔循环。

• 主要材质：主体及螺栓：优质不锈钢镀镍 / 母针（阴型触点）：高弹性磷青铜或铍铜镀金 / 绝缘体：聚四氟乙烯 (PTFE) / 防水圈：耐硅老化橡​​胶或丁腈橡胶。

3.环境性能与防水（Environmental & Waterproof）

• 防水等级（Ingress Protection）：在面板正确安装状态下，全面满足IP67标准。

• 工作温度范围（Temperature）：-40 °C ~ +125 °C（主要设定于防水橡胶垫的耐温极限）。

• 防振动/抗冲击：符合MIL-STD-202国际军标测试规范。

• 盐雾试验(Salt Spray)：48小时中性盐雾测试(NSS)。

• 环保标准（Compliance）：全面符合RoHS / REACH国际标准。

三、核心应用领域

该款BNC-KY-1.5防水穿墙连接器凭借其良好的隔墙快速气密性和双窗品检特性，广泛评价以下对室外防水、面板防潮有严格要求要求的场景：

• 室外通信与基站网关：室外型无线4G/5G路由器、室外AP集中器、工业网关以及室外无线抄表系统的面板防潮插座。

• 智能交通与货车室外设备：特种车辆及货车转向终端、车顶GPS/北斗天线接口、室外轨道交通货车RF控制箱。

• 户外安防与视频监控：户外环境安装的高清监控摄像头（CCTV）、野外红外触发摄像头及防汛监控终端的信号穿墙。

• 液体测控与工业物联：水质水文设备、气象监测站等具有严格气密性要求的测控仪表。

• 与测试野外测量设备：野外便携式精密测量仪器、军工级移动三防箱的外部高频射频接口。

四、德索连接器(DOSIN)规范料号系统

为了方便您的ERP系统对接及精准采购，我司该产品的标准编码规则如下：

• 标准料号：DS-BNC-KY-1.5W-IP67

• 料号释义：DS（德索代码）- BNC（接口系列）- KY（隔墙/面板式母头）- 1.5（对应1.5级/微细同轴电缆）- W（双开窗压品牌接工艺）- IP67（带大六角及脚掌的防水结构）

五、关于德索连接器(DOSIN)

我们是专业的射频连接器源头制造工厂，针对高要求防水类射频连接器与线缆组件，具备以下生产及品控能力：

• 工厂规模：拥有2万平米现代化生产厂房，集研发设计、精密车削、成品、精密检测于一体，产能充沛，常备现货。

• 行业经验：深耕射频连接器领域20年，针对IP67级防水工艺、大型六角五金件车削加工有成熟的公差控制经验，确保每批次气密性指标达标。

• 质量管理：工厂已通过ISO9001国际质量管理认证，从原材料入库到成品出厂，全流程控亟待解决。

• 环保合规：全线产品均符合RoHS及REACH环保标准，可提供完整的检测报告，完美满足出口及四个高端客户的合规要求。

六、 技术交流与样品申请

在处理室外防水穿墙线束时，产品常面临两类工程痛点：一是穿墙件螺纹公差不稳，产线大吸锁紧时因螺纹滑丝；二是压接细线（如RG174/RG316）时，尾部盲区容易工人无法确定内针是否插到底，从而埋下信号虚接中断。德让（DOSIN）的双开窗使焊点清晰可见，彻底解决了盲压问题。

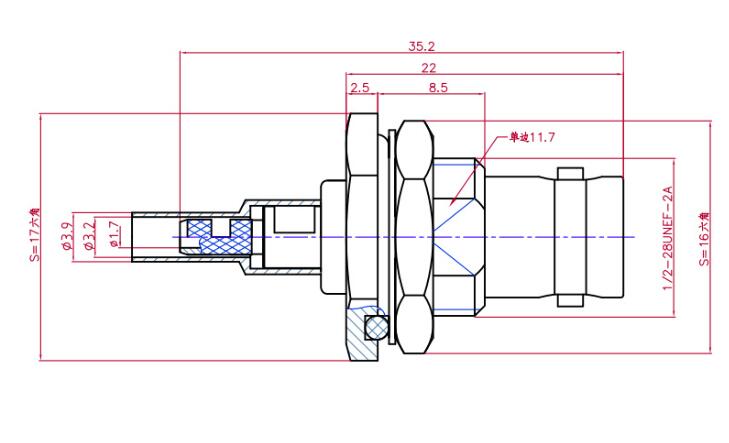

如果您对这款防水穿墙连接器的面板开孔尺寸图纸、防水密封垫的图纸规范有任何技术疑问，或者需要申请免费样品进行防水和试压测试，欢迎在底部留言，或直接联系我们的在线客服。德索(DOSIN)工程师团队将为您提供专业的技术支持。
