M12连接器接口图 ——快速弄懂M12 插头结构与编码差异
📜 “观其形，知其意；识其规，明其用。”
我是 Ken，
在连接器工厂做了多年工程技术支持。
很多客户第一次找我沟通时，都会发来一句话：
“能给我一张 M12 连接器接口图吗？”
看似只是要一张图，
其实背后真正想解决的问题是——
-
这个接口到底怎么分正反？
-
芯位怎么编号？
-
A Code 和 D Code 到底差在哪？
-
为什么插不上？
今天，我们就用工程师的方式，把 M12 连接器接口图 这件事讲清楚。
一、什么是 M12 接口图？
所谓 M12连接器接口图，通常指的是：
-
🔹 插针排列示意图
-
🔹 芯位编号图
-
🔹 编码结构图
-
🔹 公头 / 母头对照图
它的核心作用只有一个：
👉 确保连接正确，不发生误插、错接、短路。
二、M12接口结构基础认知

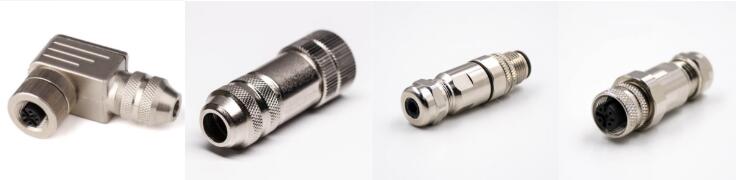

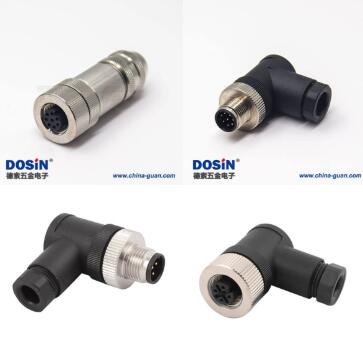

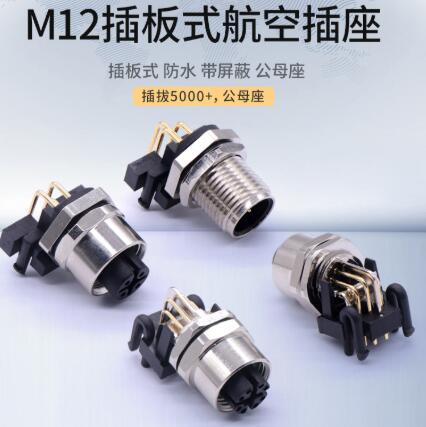

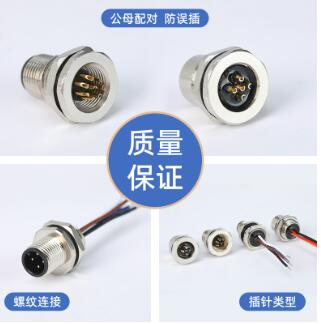

1️⃣ 公头与母头的区别
-
公头（Male）：带针脚
-
母头（Female）：带孔位
📌 注意：
接口图的视角非常关键。
工程图通常有两种视角：
-
🔍 面向插针端视角（Front View）
-
🔄 接线端视角（Rear View）
如果视角看错，接线顺序会完全颠倒。
这是现场最常见错误之一。
三、M12 A Code 接口图解析（最常见）
A Code 是工业自动化中最常见的编码。
常见芯数：
-
3芯
-
4芯
-
5芯
-
8芯
以 4芯 A Code 为例
接口特征：
-
4个圆形针脚
-
定位缺口在固定位置
-
芯位编号顺时针排列
典型用途：
-
传感器信号
-
DC 供电
-
开关量输出
📌 工程重点：
-
确认针位编号是否按标准排列
-
不同厂家必须遵循统一编号规则
四、D Code 与 X Code 接口图差异
很多人误以为 M12 接口“长得都一样”。
实际上：
🔹 D Code
-
4芯
-
十字型金属隔离结构
-
主要用于 100M 工业以太网
🔹 X Code
-
8芯
-
十字分区结构更复杂
-
用于千兆工业以太网
📌 关键区别：
-
编码结构不同
-
内部隔离结构不同
-
不可互插
如果接口图没有标清编码，
在数据传输项目中极易选错。
五、如何正确阅读 M12 接口图？
在工厂技术沟通中，我们通常会确认以下几点：
✅ 1. 视角是否统一
必须明确：
-
是插针端视图？
-
还是接线端视图？
✅ 2. 是否标注编码
A / D / X / L 等必须清晰标识。
✅ 3. 是否标明芯位编号
标准编号必须符合国际规范。
✅ 4. 是否注明屏蔽结构
特别是用于以太网的产品。
六、常见误区
❌ 误区一：只看芯数，不看编码
4芯不等于通用。
A Code 4芯 和 D Code 4芯
结构完全不同。
❌ 误区二：忽略视角方向
图纸视角错一面，
接线全部反向。
❌ 误区三：混用非标准接口图
部分非标产品内部编号可能不同，
必须确认标准来源。
七、为什么接口图如此重要？
在德索连接器工厂，我们处理过不少案例：
-
设备安装完成后通讯不通
-
电源接反烧毁模块
-
防水等级因结构错配失效
最终问题都追溯到一个点：
👉 接口图没有确认清楚。
接口图，不只是“说明图”，
而是系统安全的一部分。
八、工程师的建议
如果你正在做项目选型：
-
先确认编码
-
再确认芯数
-
最后确认接口图视角
-
并与线束图纸交叉验证
📌 不要等样品到现场再发现问题。
结语
M12连接器接口图，看似简单，
实则承载着整个系统的连接逻辑。
理解接口图，
不是为了看懂一张图，
而是为了避免一次错误连接带来的系统风险。
—— Ken
德索连接器工厂 · 工程师视角
