A编码和D编码有啥区别，M12连接器选错会怎样
在现代工业自动化、智能制造、机器视觉以及轨道交通系统中，M12圆形连接器由于其出色的防水防尘性能（通常达到IP67及以上）和极强的抗振动能力，被誉为工业现场的“神经末梢”。然而，许多电气工程师和设备维护人员在面对琳琅满目的M12接口时常常感到困惑：为什么外观看起来一模一样的M12接口，插头却死活插不进去？这背后正是M12连接器精妙的“键槽编码（Coding）”系统在起作用。其中，A编码与D编码是应用最广泛、最容易被混淆的两大类型。A编码和D编码究竟有何本质区别？如果在实际项目中选错了M12连接器，会带来哪些严重后果？作为专业的互连方案与射频线束智造服务商，德索精密工业今天将为您展开深度盘点与剖析。

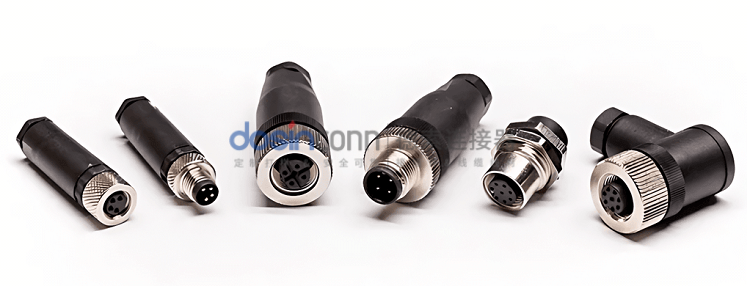

一、 核心视觉与功能辨析：A编码 vs D编码
为了防止不同用途的信号发生误插、短路或设备损毁，国际电工委员会（IEC）为M12连接器设计了多达十几种不同的物理防呆编码。A编码与D编码在结构和应用领域上存在明确的分工：
A编码 (A-Coding)
核心针数：通常为 3针、4针、5针、8针、12针 等多种规格。
主要用途：广泛应用于传感器、执行器、直流电源供电（DC Power）、低速信号传输以及通用I/O连接。
结构特征：其内部绝缘体的定位槽与凸起具有特定角度，专用于小信号与常规控制回路。
D编码 (D-Coding)
核心针数：标准固定为 4针 结构。
主要用途：专为100Mbps高速工业以太网（Fast Ethernet）而设计，广泛支持 PROFINET、EtherNet/IP、Modbus TCP 等主流工业总线协议。
结构特征：内部芯体排布与绝缘槽专门针对高频以太网差分信号进行了屏蔽优化与阻抗匹配。

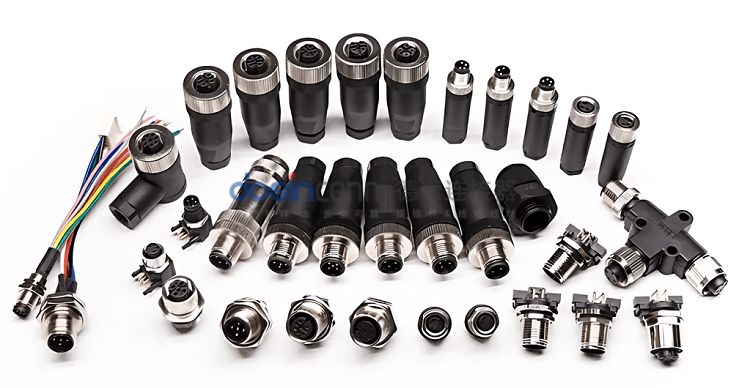

二、 A编码与D编码核心技术参数对比矩阵
| 技术对比维度 | M12 A-Coding (A编码) | M12 D-Coding (D编码) |
|---|---|---|
| 典型针数 (Pin Count) | 3芯、4芯、5芯、8芯、12芯等丰富规格 | 专用的 4芯 结构 (配置双绞线对传输) |
| 核心应用领域 | 传感器、执行器、接近开关、直流电源、常规I/O | 工业以太网、PROFINET、EtherNet/IP、自动化总线 |
| 传输速率与带宽 | 主要承载直流电或低频控制脉冲信号 | 支持 100 Mbps 高速数据通信带宽 |
| 物理防呆结构 | 独特的键槽与销钉几何角度，防止误插 | 与A编码几何结构互不兼容，物理上无法强行对插 |
三、 如果选错了M12连接器，究竟会怎样？
在复杂的工业现场，如果因为采购疏忽或图纸看错，导致A编码与D编码（或其它编码如B、X编码）选错，通常会引发以下几种连锁故障与严重后果：
M12连接器选型错误的三大严重后果：
- 1. 物理层“硬阻断”：根本无法插入：
由于M12连接器内部严格的防呆键槽设计，A编码的插头无法插入D编码的插座中（反之亦然）。如果现场人员强行使用暴力旋拧，极易导致内部细小的金属针脚（Pin脚）发生弯曲、折断，直接损坏昂贵的设备接口。 - 2. 总线网络瘫痪与数据丢包（通信故障）：
即便通过非标准方式勉强连接（或使用了不匹配的转接线），由于A编码与D编码的内部阻抗特性、导体绞距以及高频屏蔽设计完全不同，用于传输高速以太网的D编码环境若错用A编码，会产生极大的信号反射、串扰和衰减，导致PLC与伺服驱动器之间频繁出现数据丢包、通信中断、报错停机。 - 3. 供电与控制信号短路烧毁设备：
A编码的4针或5针常用于传输24V直流电源或传感器信号，其引脚定义（Pinout）与D编码的以太网收发差分对（TX+, TX-, RX+, RX-）完全不同。一旦发生错误混用或私自改线对接，高压直流电源可能会直接灌入网卡的通信芯片，瞬间烧毁传感器或控制板卡，造成巨大的经济损失。

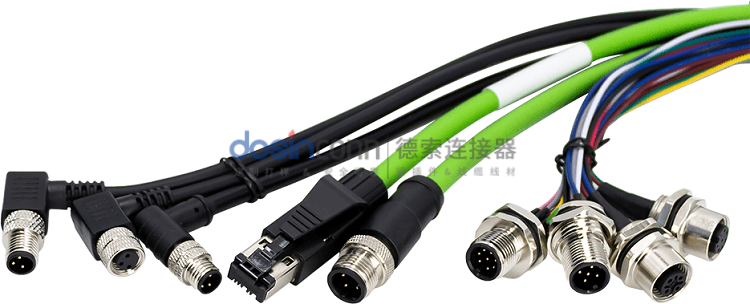

四、 给自动化集成工程师的选型避坑建议
为了彻底避免M12连接器选错带来的生产延误与设备损坏，建议工程师在进行系统设计和BOM清单编制时注意：首先，严格区分“信号控制线”与“以太网总线”，传感器和电源一律采用A编码，而工业以太网交换机与PLC网口必须对标D编码（千兆网则需采用X编码）；其次，在采购预制线束（Cordsets）时，务必核对好图纸上的键槽方向与芯数说明，确保从源头万无一失。
