fakra连接器是什么?fakra连接器由什么组成的?

本篇文章主要是讲解一下fakra连接器是什么,它是由什么组成的,希望通过工防师的介绍,让用户们对fakra连接器有一个更为深入的认识。下面就跟随德索连接器工防师的脚步,一起来认识一下fakra连接器吧。

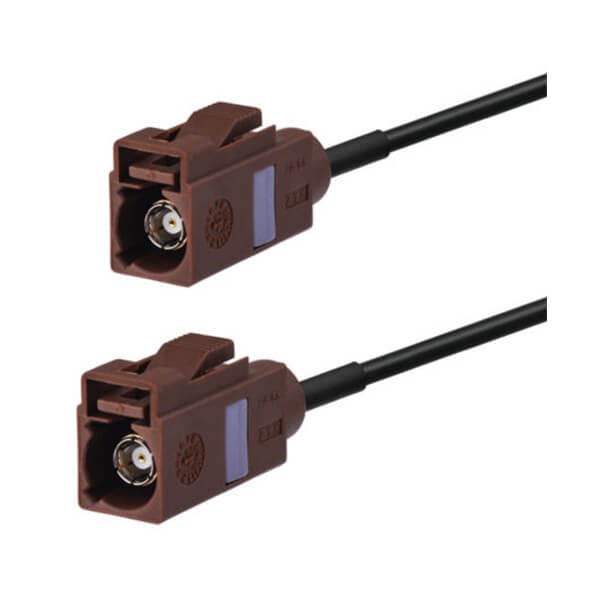

Fakra 产品汽车天线延长线F型棕色直式母转母线材2米

fakra产品,是一款专门为汽车应用而问世的产品,较多的使用在汽车行业的射频信号领域、GPS定位系统卫星无线电车载互联网接入等。当下的技术,与固定底座相比,Fakra的连接器是固定连接的,不能浮动。因此,在实际装配过程中,与固定底座相比,连接器在塑料底座和金属外壳之间容易出现位置偏差或安装偏差,这将导致装配困难或接触不良,影响装配效率,甚至导致产品功能异常,给汽车制造商带来极大的麻烦。

Fakra汽車連接器車頭單元RCA母對Fakra Z母頭直式15釐米

于是,市场就有了结构设计更简单、安装更方便的产品需求。拿母座端子来比较,我们会发现,Fakra插头是能够自动对齐的。为了攻克以上的技术难题,Fakra连接器应运而生,包括固定座和Fakra接头。Fakra连接器由塑料底座、金属外壳、塑料插芯和金属端子组成,其中金属端子、塑料插心和金属外壳由内向外同轴套接,固定为整体互穿塑料座。塑料座的底部设有连接法兰。在可拆卸螺钉的帮助下,Fakra将连接器固定在固定基座上。相应地,连接法兰上设有螺孔,固定座上设有螺纹孔。螺钉通孔和螺钉之间的间隙配合。与传统设计结构相比,传统设计结构Fakra用于配合连接器Fakra连接器与固定基座之间的螺钉与相应的螺钉通孔之间的间隙。在实际装配过程中,与固定座相比,连接器可以根据实际情况自由浮动。当两者的相对位置调整到位后,立即用螺钉将其锁定。这大大降低了装配的难度,提高了装配效率,有效地保证了导线的良好接触。

1.板端和线束端连接器的总体结构

常见的FAKRA连接器由塑料外壳、外导体、中心导体、绝缘体、压接套管(仅线束连接器)和副锁(仅线束接头)组成。

Fakra连接线G型直式母转母汽车遥控电话天线6米

2.二次锁,颜色+机械防错

二次锁:可确保端子安装到位,增加端子的固位力。副锁通常为紫色。

颜色+机械防错:在连接器的配合界面上,有一个结构设计来防止不正确的配合。不同的防错结构对应不同颜色的塑料外壳。

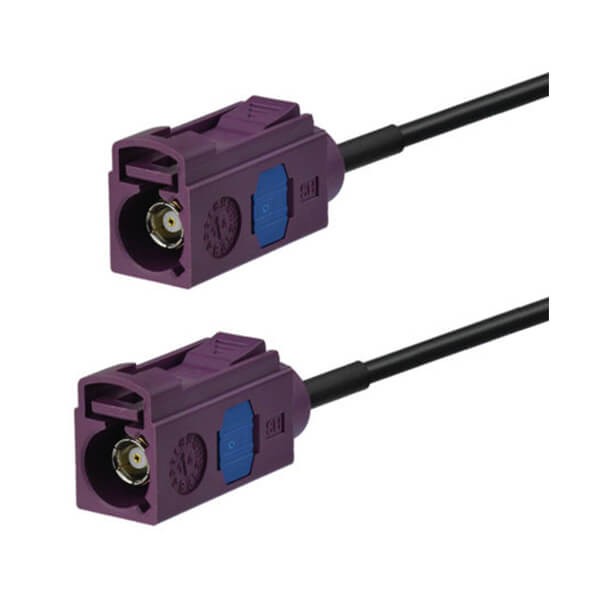

車載Fakra遠程資訊處理天線接線5米用於奧迪A4 S4 A6 S6 Q5 Q3

fakra连接器是什么?fakra连接器由什么组成的?德索工防师指出,FAKRA连接器是一种同轴信号传输连接器,最初主要用于射频信号传输。继LVDS信号转换IC进入市场后,同轴和市面应用已扩展到视频信号传输领域,广泛应用于汽车电子娱乐系统领域,是汽车多媒体设备之间信号传输的重要组成部分。FAKRA连接器具有屏蔽性好、信号稳定性好、传输速率快、性价比高、体积小等特点。随着现代汽车通信应用越来越多,汽车行业需要一种新型射频射频信号连接器——FAKRA连接器来满足通信需求的快速发展。
