FAKRA连接器的结构都在这里了

关于fakra连接器的结构您了解多少，如果对于fakra连接器的结构还处于一知半解的状态，那么不妨来读一读德索连接器工防师整理的这篇文章，相信读完之后，您会对fakra连接器的结构有一个更为深刻的认识。

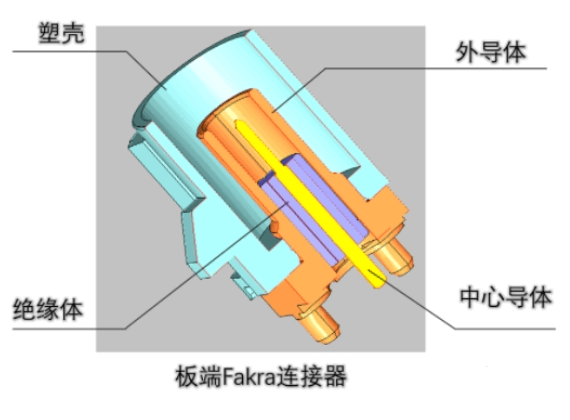

一、板端、线束端连接器的整体结构

常见的FAKRA连接器由塑壳，外导体，中心导体，绝缘体，压接套管(仅线束端连接器)和二次锁(仅线束端连接器)组成。

二、二次锁、颜色+机械防错

二次锁：可确保端子安装到位，并增加端子的保持力。二次锁通常为紫色。

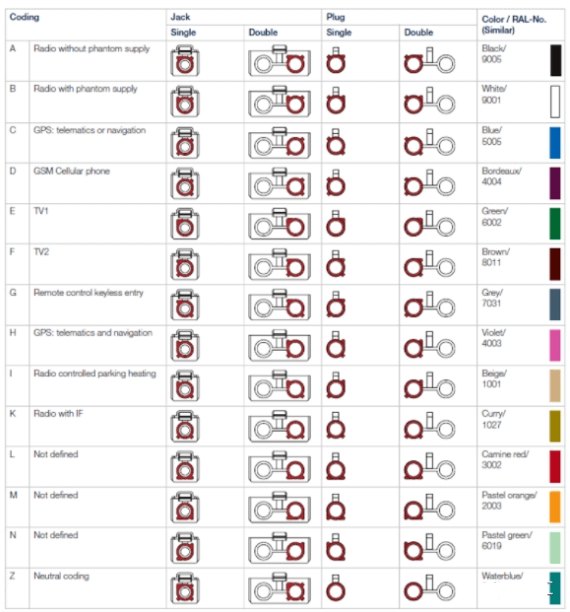

颜色+机械防错：在连接器的对配界面上有防止错误对插的结构设计，不同的防错结构有不同颜色的塑壳对应。罗森伯格的FAKRA连接器提供14种防错coding。

Coding A：无幻影支持的DAB(数字音频广播)/无线电设备。塑壳颜色为黑色。

Coding B：有幻影支持的DAB/无线电设备。塑壳颜色为白色。

Coding C：GPS全球(卫星)定位系统。塑壳颜色为蓝色。

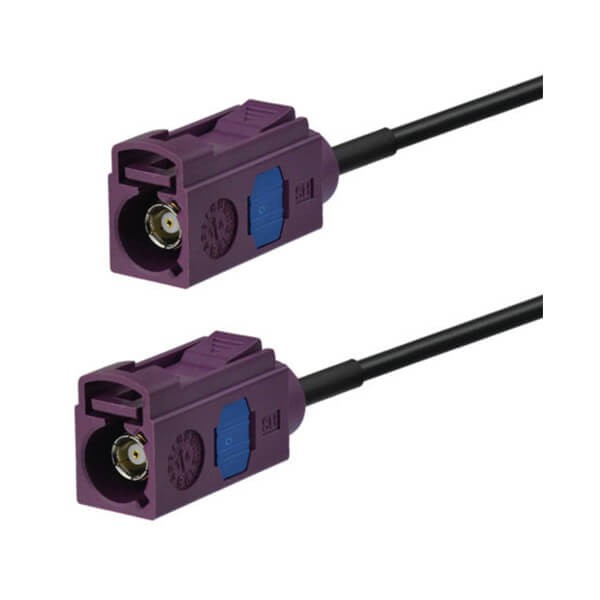

Coding D：GSM手机全球移动通信系统。塑壳颜色为葡萄紫。

Coding E：电视1，CodingF：电视2。塑壳颜色分别为绿色与棕色。

Coding G：远程控制/无钥进入系统，塑壳为灰色。

Coding H：GPS，塑壳为紫色。

Coding I：无线电控制停车加热，塑壳为米色。

Coding K：具有中频(IF)的无线装置。塑壳颜色为咖喱黄。

Coding L， M， N：未定义。塑壳颜色分别为：胭脂红，粉橙色，粉绿色。

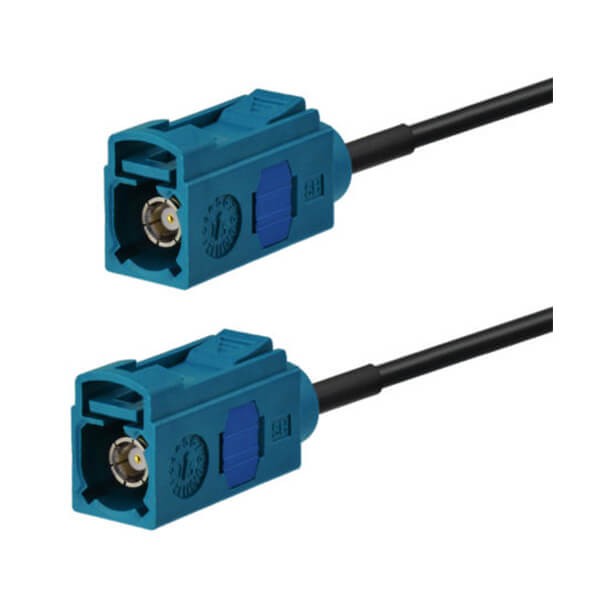

Coding Z：中性编号。塑壳为水蓝色。
