我所知道的那些光纤连接器基础知识

光纤连接器产品是电子连接器中的一个较大的品类,每个月中有着大量的客户来我司采购光纤连接器系列产品,为了让客户更好的认识光纤连接器,德索公司特邀我司专业工程师来分享一下他们所了解的那些光纤连接器基础知识,希望通过我们的介绍,您能对光纤连接器基础知识有一个简单的掌握。

下文中,德索工程师主要会从光纤连接器的传输原理、性能指标两方面为您进行分析,具体如下:

一、光纤连接器传输原理

光端接件(Fiber optic terminus)是光纤连接器的核心部件。与电接触件(Electrical contacts)圆周接触式传导不同,光端接件一般通过端面接触式传输,通过对端面抛光研磨实现最优的光学性能和良好的机械性能,光信号沿光纤从端接件一端进入另一端。

1、光端接件由精度较高的陶瓷插针及校正套管组成,光纤固定于陶瓷插针内孔中,端面抛光后,通过两端的弹簧顶紧,使其可靠接触。接触件中采用的陶瓷插针直径一般为Φ2.5mm,Φ1.25mm等,直径和同轴度的精度可达0.1um。

2、MT型光端接件是一种用于多芯光纤连接器的端接件。主要材料为pps,是组成MPO、MTP等光纤连接器的重要零部件。采用MT光端接件的连接器一般密度都较高,单个端接件可同时实现最多72路的光信号传输。端接件采用两端的导销引导校正,使多根光纤在插针中同时对中。

二、光连接器性能指标

1、传输模式

是指光在光纤中的传输方式(电磁场分布形式)。常用的通信光纤模式分为单模与多模,单模适于远距离传输,多模适于近距离传输。G652D单模光纤芯径d1为9um包层直径d2为125um,多模光纤常用的分为62.5/125或50/125两种形式。

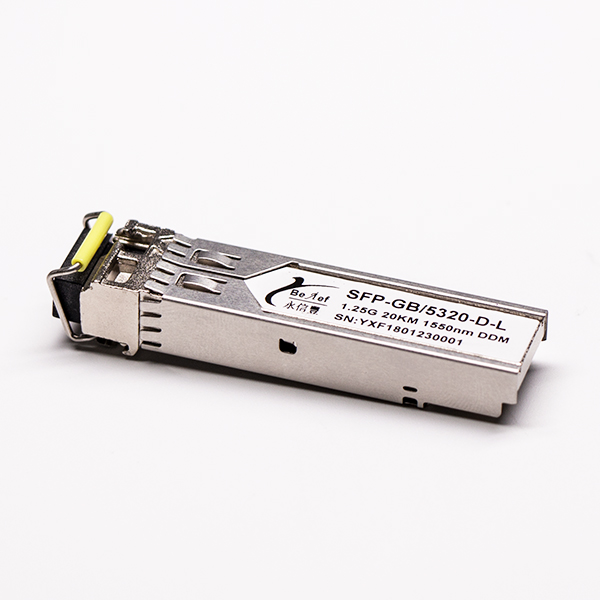

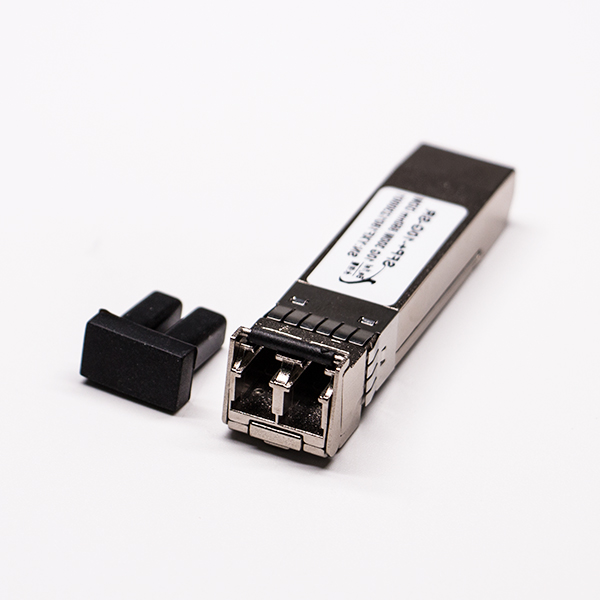

光纤模式的选用必须与光模块相匹配,否则产生芯径失配引起附加损耗,不同芯径光纤光缆之间不建议互连。

2、插入损耗

当使用光纤连接器进行连接时,光信号功率减少的量值,通常用分贝表示。例如:当插入损耗为3dB时,光功率损耗大约为50%,当插入损耗为1dB时,功率损耗大约为20%,IL=-10lg(输出光功率/输入光功率)。

3、回波损耗

又称反射损耗,是指信号反射性能的参数,回波损耗描述的是光信号返回原路返回的量值,一般越大越好。例如:输入1mw功率,其中10%被反射回来了,就是10dB,0.003%被反射回来,回波损耗约为45dB。RL=-10lg(反射光功率/输入光功率)

4、面型

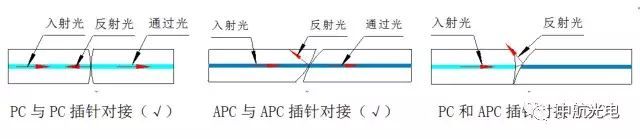

光纤面型分为PC(球面研磨)与APC(斜球面研磨)。APC研磨后,沿原路返回的反射光束大大减少,有助于提高连接器的回波损耗。

安装注意

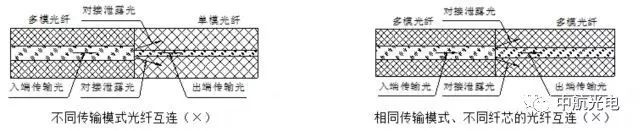

1、不同传输模式的光纤、相同传输模式但不同纤芯的光纤不能互连到一起。



  2、相同传输模式、相同纤芯、不同插针面型的连接器不能互连到一起。



  3、在机箱/机柜内部结构设计时,应注意光缆布放空间,保证光缆布放自然、顺畅,尽量避免直角过渡等问题。

4、光缆组件余长处理

按照施工要求,光缆组件布放一段距离后应适当保留一些余长,这些余长光缆应按要求盘绕后捆扎;整个光缆组件布线完成后,如果光缆还有余长,应将光缆盘绕后悬挂处理,严禁将光缆对折捆扎。

5、光缆组件的捆扎和固定

在光缆组件安装过程中,不可避免要对光缆进行捆扎固定,光缆捆扎应注意松紧度——光缆外皮有轻微变形、轻拉光缆无蹿动即可,严禁过度捆扎光缆而挤伤光纤,从而影响光缆的传输性能。

条件允许情况下,可采用线夹来固定光缆;严禁将光缆按电缆的使用方法进行捆扎和固定。

读完上述内容之后,您对于光纤连接器的基础知识应该不觉得陌生了,希望您掌握这些光纤连接器基础知识之后,能够学以致用,使用到我们的工作当中,这样才能发挥知识最大的价值。德索五金电子是一家专业的光纤连接器生产厂商,至今已有十四年的光纤连接器生产经验,所产的光纤连接器产品均通过了ISO认证,符合国际环保要求,欢迎前来采购。

光纤连接器是我们德索的热销产品之一,出货量大,目前网站上所展示的光纤系列产品多达上百种。在光纤连接器的生产制造方面,公司已积累了丰富的经验,有着完善的生产流水线,可高效的保证光纤系列订单的推进,及时送达到用户的手中,并且我们承诺所有用户每一款光纤连接器产品一年内免费质保,让用户不必为售后问题烦恼。如果您正在寻找光纤连接器合作厂商,也许我们正是一个不错的选择,联系电话:0769-81153906,期待您的来电。
