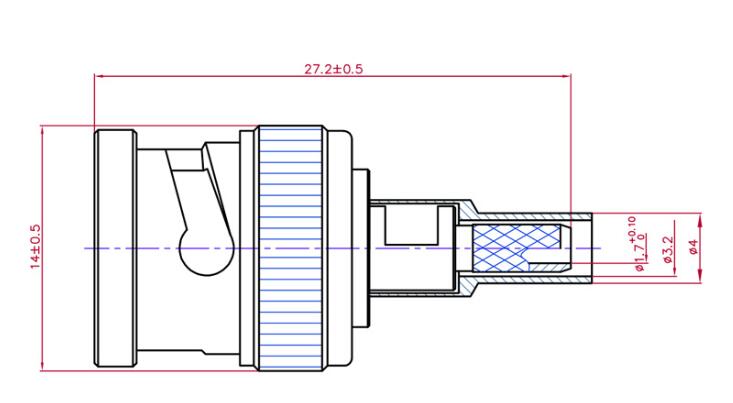

📌 产品概述

BNC-J-1.5开窗式压接公头是一款专为 RG174、RG316、LMR100 等细径RF同轴电缆设计的50Ω射频连接器。

与传统压接式BNC连接器相比，该产品在尾部压接区域增加了 观察窗（Window）结构设计，技术人员在压接前即可确认导体插入深度及定位状态，从源头减少因压接不到位造成的接触不良问题。

对于批量线束加工企业而言，开窗式结构能够有效提升生产效率、降低返工率，并提高产品一致性。

---

🚀 核心应用领域

📡 无线通信设备

适用于：

✅ 4G/5G路由器

✅ 微基站设备

✅ 无线AP

✅ 数传终端

✅ 无线抄表系统

---

🏥 医疗电子设备

适用于：

✅ 医学影像设备

✅ 医疗监护仪

✅ 检测分析仪器

✅ 射频诊断设备

---

🚗 车载电子系统

适用于：

✅ GPS导航天线

✅ 北斗定位终端

✅ 车载无线通信模块

✅ 智能交通设备

---

🎥 安防监控系统

适用于：

✅ CCTV监控设备

✅ 广播电视系统

✅ 无线对讲设备

✅ 视频传输系统

---

🔬 测试测量设备

适用于：

✅ 网络分析仪

✅ 信号发生器

✅ 射频测试线

✅ 实验室测试平台

---

⚡ 电气性能（Electrical Characteristics）

项目	技术指标
特性阻抗	50Ω
频率范围	DC～3GHz
工作电压	335Vrms（海平面）
耐压值	1000Vrms（海平面）
接触电阻	内导体≤3.0mΩ；外导体≤2.5mΩ
绝缘电阻	≥5000MΩ
VSWR驻波比	≤1.35 @ 3GHz

---

🔧 机械性能（Mechanical Characteristics）

项目	技术指标
连接方式	BNC卡口锁紧（Bayonet Lock）
适用线缆	RG174、RG316、LMR100
内导体端接	焊接或压接
外导体端接	开窗式压接
插拔寿命	≥500次
主体材质	黄铜镀镍
中心针	黄铜镀金
绝缘体	PTFE聚四氟乙烯

---

🌡 环境性能（Environmental Characteristics）

项目	技术指标
工作温度	-65℃ ～ +165℃
振动测试	10Hz～2000Hz，147m/s²
盐雾测试	48小时中性盐雾
环保标准	RoHS / REACH

---

⭐ 开窗式结构的核心优势

在实际线束加工过程中，很多品质问题并非来自连接器本身，而是来自压接工艺。

常见问题包括：

❌ 导体未完全插入中心针

❌ 剥线尺寸偏差

❌ 压接位置偏移

❌ 内部状态无法确认

❌ 批量生产一致性差

---

💡 为什么选择开窗式设计？

通过观察窗结构，技术人员可在压接前直接确认导体位置。

带来的价值：

✅ 导体插入状态可视化

✅ 降低压接不良率

✅ 提高生产一致性

✅ 减少返工成本

✅ 提升产线效率

✅ 降低人工经验依赖

对于线束加工厂来说，这不仅是一项结构升级，更是提升良率的重要手段。

---

🏷 德索连接器标准料号

标准料号

📦 DS-BNC-J-1.5W

📦 DS-BNC-J-174W

---

料号释义

编码	含义
DS	DOSIN德索品牌代码
BNC	BNC接口系列
J	公头（Plug）
1.5	1.5级线缆规格
W	Window开窗式结构

---

🏭 关于德索连接器（DOSIN）

德索连接器专注于射频连接器及线束组件研发与制造，拥有完整的精密加工与质量控制体系。

---

🏢 工厂实力

✔ 20,000㎡现代化生产基地

✔ CNC精密车削加工中心

✔ 自动化装配生产线

✔ 射频性能检测实验室

✔ 常规产品长期备货

---

🎯 行业经验

✔ 20余年射频连接器制造经验

✔ 丰富项目配套经验

✔ 公差控制严格

✔ 传输性能稳定可靠

---

🛡 品质保障

✔ ISO9001质量管理体系认证

✔ 全流程质量追溯

✔ 多工序检测管控

✔ 出厂性能测试

---

🌱 环保合规

✔ 符合RoHS标准

✔ 符合REACH法规

✔ 可提供环保检测报告

✔ 满足出口项目要求

---

🤝 技术支持与样品申请

在实际生产中，压接不良往往来自细节。

一个剥线尺寸偏差、一处导体不到位，都可能导致整条线束返工。

BNC-J-1.5开窗式压接公头，正是为解决这一行业痛点而开发。

如果您需要了解：

📏 压接尺寸标准

🔧 压接模具选型

📈 拉力测试规范

📡 射频性能参数

🧪 样品测试方案

欢迎联系德索连接器工程师团队。

我们将为您提供专业选型建议、技术支持及样品测试服务，帮助您的项目快速验证与量产落地。

---
