射频同轴电缆的一些常见类型

对于射频同轴电缆的知识您了解多少,知道它有哪些常见类型吗,下文中,德索电子工防师将重点为您科普一下射频同轴电缆的一些常见类型,希望通过我们的讲解之后,您能对射频同轴电缆有一个更为深入的认识。

有许多不同种类的同轴电缆产品都支持较宽范围的专业应用,比如卫星通信、工业、工防和海洋应用。三种最普遍的非工业同轴电缆种类是RG6、RG11和RG59,其中RG6最常见于公司环境的CCTV和CATV等应用。RG11的中心导体比RG6粗,这代表其插入损耗更低,信号传输距离也更远。殊不知,较粗的RG11电缆成本费用更高且十分不容易弯折,这使其不宜在屋内运用中布署,而更合适用以长距离的户外安装或笔直的骨干链路。RG59的灵活好于RG6,但其损耗较高,除开距离短且线槽空间有限的低带宽、低频率模拟视频应用(汽车中的后视摄像头)外,很少用以别的应用。

阻抗也各有不同——一般为50、75和93 Ω。50 Ω同轴电缆具备较高的功率处理能力,首要用以无线电发射器,比如业余无线电设备、民用型波段电台(CB)和对讲机。75 Ω电缆可以不错地保持信号强度,主要用作连接各种类型的接收设备,比如有线电视(CATV)接收器、高清电视机和数字录像机。93 Ω同轴电缆在20世纪70年代和80年代初期用作IBM大型机网络,运用很少且价格昂贵。尽管现如今大部分应用中最常碰到的是75 Ω的同轴电缆阻抗,但须要留意的是同轴电缆系统中的所有组件都应具备同样阻抗,以防止连接点处发生可能导致信号丢失和减低视频质量的内部反射。

用作中心局(也称为T3线)传输业务的数字信号3 (DS3)信号也采用同轴电缆,包含75 Ω。735型和734型。735型电缆的覆盖距离长达69米,而734型电缆的覆盖距离长达137米。RG6电缆也可用于传输DS3信号,但覆盖距离较短。

关于射频同轴电缆的一些常见类型知识就为您介绍到这里了,更多与射频同轴电缆相关的知识,德索运营团队会继续编辑整理发布在射频频道与您分享。如果您心中还存有射频同轴电缆相关的问题,可以向我们发送邮件进行咨询。德索五金电子,是国内专业的射频同轴电缆生产厂家,我们有着十五年的射频同轴电缆、射频同轴连接器生产经验,拥有多项射频线材、连接器产品相关的专利,产品通过了ISO认证,符合国际环保要求,质量可靠,售后体系完善,值得您的信赖。

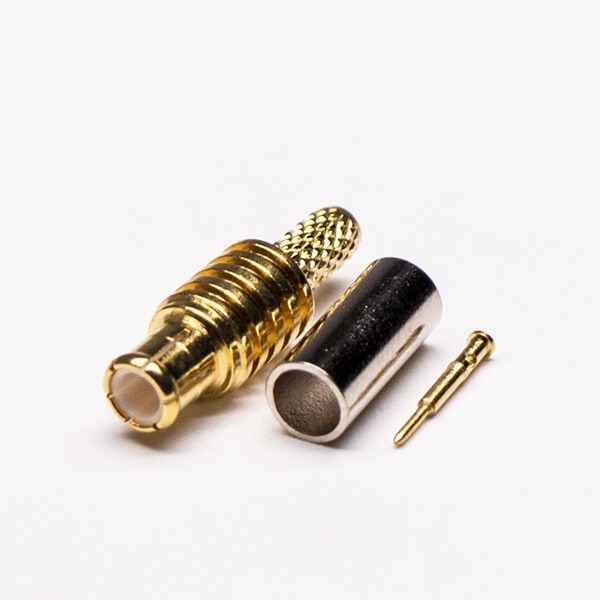

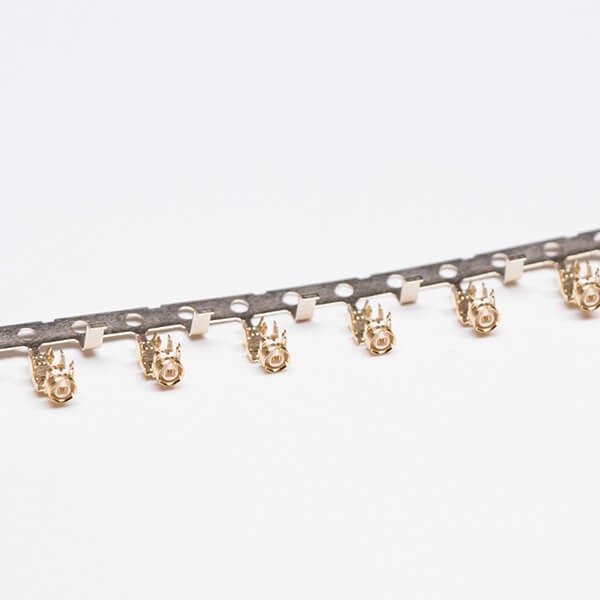

选择德索,将是您获取优质射频连接解决方案的良好开始,立即拨打我们的免费热线电话:400-6263-698,专业射频电子工防师为您免费服务。“射频同轴电缆的一些常见类型”文中使用的配图,均是我公司的产品高清拍摄图,仅供本司客户免费查阅,请勿抄袭用作商业用途,谢谢合作。
