连接器工厂科普电子连接系统上的串口和并口知识

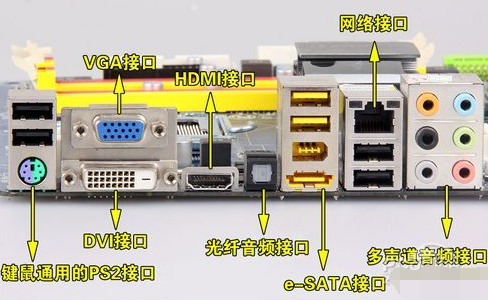

对于电子产品大家都不陌生,它上面使用到的电路板、PCB板上都会有很多连接接口。拿电脑主机主板接口为例,电脑主机主板上有VGA接口、DVI接口、HDMI接口、SATA接口、RJ45网络接口、多声道音频接口、USB鼠标键盘接口等。这篇文章德索电子工程师主要为您介绍电子连接系统上的串口与并口方面的知识,主要按照串口介绍、并口介绍、串口与并口的区别这三个顺序讲解,希望读完这篇文章之后,您可以对电子连接系统上的串口和并口有一个更深入的了解。

一、串口介绍

串行接口简称串口,也称串行通信接口或串行通讯接口(通常指COM接口),是采用串行通信方式的扩展接口。串行接口(SerialInterface)是指数据一位一位地顺序传送,其特点是通信线路简单,只要一对传输线就可以实现双向通信(可以直接利用电话线作为传输线),从而大大降低了成本,特别适用于远距离通信,但传送速度较慢。

串口划分标准:

同步串行接口(英文:SynchronousSerialInterface,SSI)是一种常用的工业用通信接口。

异步串行是指UART(UniversalAsynchronousReceiver/Transmitter),通用异步接收/发送。UART是一个并行输入成为串行输出的芯片,通常集成在主板上。UART包含TTL电平的串口和RS232电平的串口。TTL电平是3.3V的,而RS232是负逻辑电平,它定义+5~+12V为低电平,而-12~-5V为高电平,MDS2710、MDSSD4、EL805等是RS232接口,EL806有TTL接口。

串行接口按电气标准及协议来分包括RS-232-C、RS-422、RS485等。RS-232-C、RS-422与RS-485标准只对接口的电气特性做出规定,不涉及接插件、电缆或协议。

二、并口介绍

并口一般指并行接口。并行接口,指采用并行传输方式来传输数据的接口标准。从最简单的一个并行数据寄存器或专用接口集成电路芯片如8255、6820等,一直至较复杂的SCSI或IDE并行接口,种类有数十种。

一个并行接口的接口特性可以从两个方面加以描述:

1.以并行方式传输的数据通道的宽度,也称接口传输的位数;

2.用于协调并行数据传输的额外接口控制线或称交互信号的特性。数据的宽度可以从1~128位或者更宽,最常用的是8位,可通过接口一次传送8个数据位。在计算机领域最常用的并行接口是通常所说的LPT接口。

并口的主要特点:

并行接口是指数据的各位同时进行传送,其特点是传输速度快,但当传输距离较远、位数又多时,就导致通信线路复杂且成本提高。

并口的分类在IEEE1284标准中定义了多种并行接口模式,常用的有以下三种:

1.SPP(StandardParallelPort) 标准并行接口;

2.EPP(EnhancedParallelPort) 增强并行接口;

3.ECP(ExtendedCapabiliTIesPort) 扩展功能并行接口。

这几种模式因硬件和编程方式的不同,传输速度可以从50KBits/秒到2MB/秒不等。一般用以从主机传输数据到打印机、绘图仪或其它数字化仪器的接口,是一种叫Centronics的36脚弹簧式接口(通常主机上是25针D型接口,打印机上是36针Centronics接口)。

三、串口与并口的区别

串口形容一下就是一条车道,而并口就是有8个车道同一时刻能传送8位(一个字节)数据。但是并不是说并口快,由于8位通道之间的互相干扰(串扰),传输时速度就受到了限制,传输容易出错。串口没有互相干扰。并口同时发送的数据量大,但要比串口慢。串口硬盘就是这样被人们重视的。

读完上文之后,您对于“电子连接系统上的串口和并口”应该有一个基本认识了,更多与电子连接系统上的串口和并口相关的文章,德索运营团队会继续整理发布在资讯频道,感兴趣的用户记得关注我们的最新动态。德索五金电子,是专业的电子连接器制造商,我们在十四年的经营中,已生产过大量的电子连接器产品,质量可靠,通过ISO认证,一年质保,交期及时,值得您的信赖。
