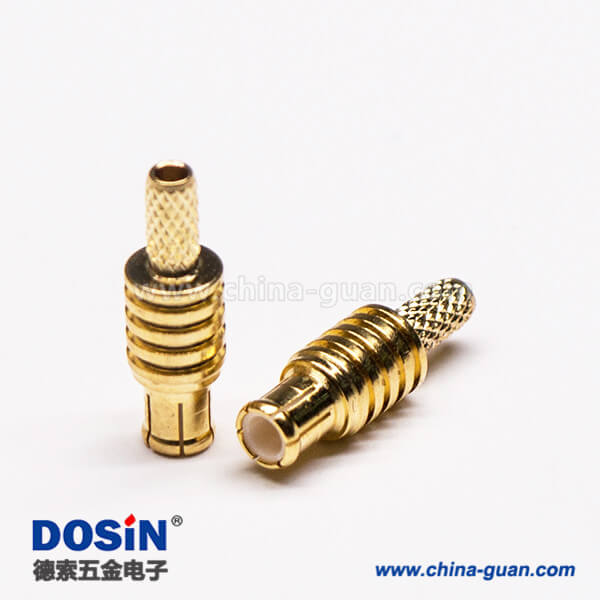

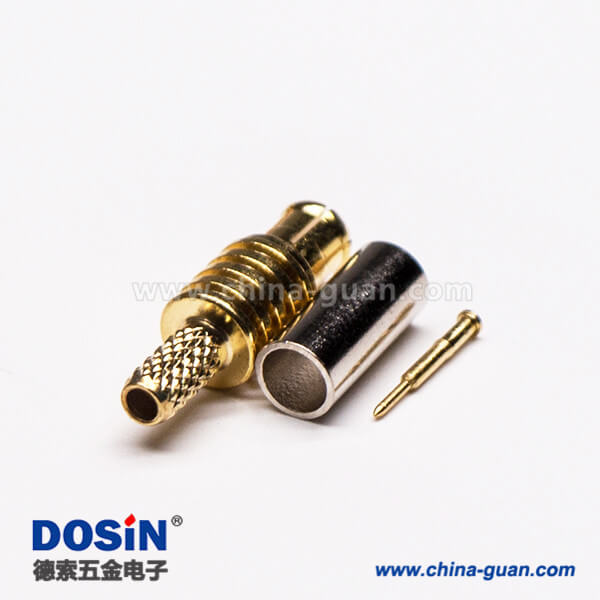

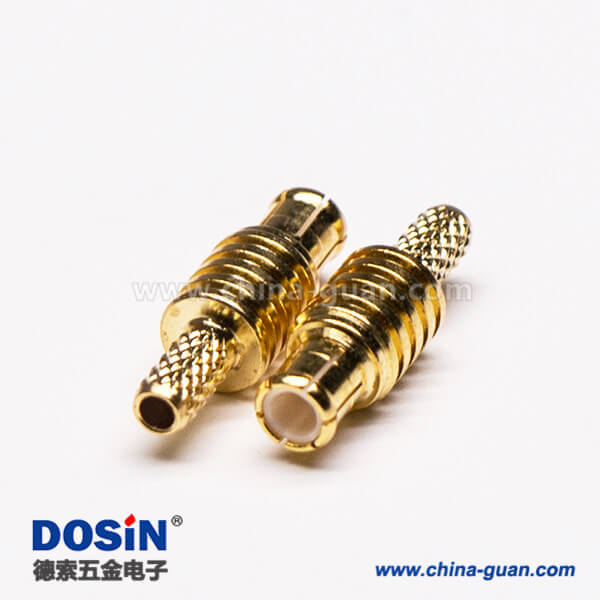

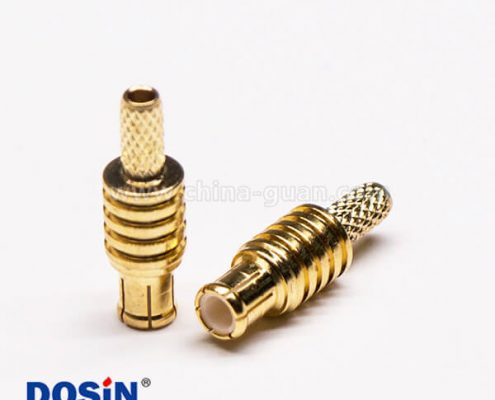

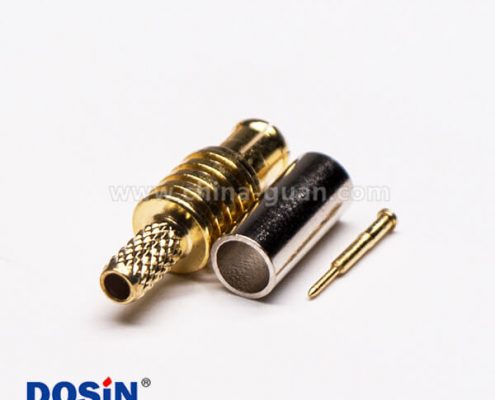

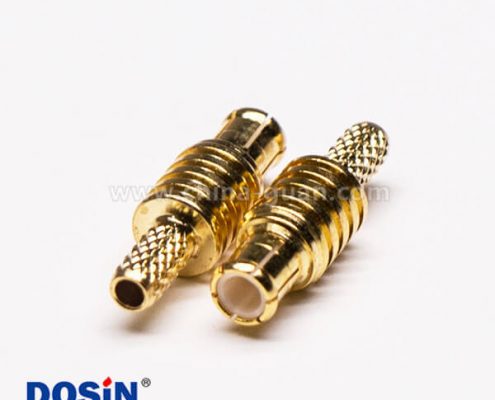

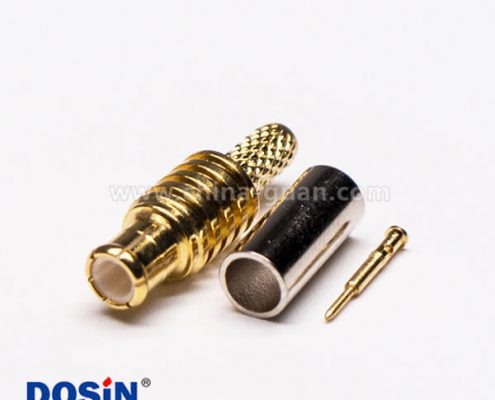

MCX接头直式公头同轴电缆线压接

料号:DOSIN-809-1100
标签:MCX连接器,公头,直式,镀金,压接,接线
材料:黄铜/铁氟龙/磷/镀金
产品特点:

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;

  • 和具有相同尺寸中心针的绝缘体的SMB相比,尺寸减少30%,因此重量更轻,可用于更小空间;

  • 推入式界面,非常适合快速插拔使用,方便快捷;

  • 高性价比,出色的宽频性能和低反射率,使用性能稳定;

产品规格

电气性能

阻抗 50 ohm
频率范围 0~6 GHz
电压驻波比 直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压 1000 V rms
工作电压 355 V rms
中心接触电阻 ≦ 5.0 mΩ (Milliohms max.)
外接触电阻围 ≦ 1.0 mΩ (Milliohms max.)
绝缘电阻 ≧ 1000 mΩ

机械性能

耦合方式 推入式
保持力 4 lbs min
机械寿命 大于500次(使用铍铜中心时)

环境性能

环境温度 Teflon -65°C ~ +155°C
振动 MIL-STD-202 Meth.204
耐腐蚀性 MIL-STD-202 Meth. 101

注释:具体规格参考图纸

类型 材料 表面处理
主体 黄铜 镀镍
绝缘体 铁氟龙 白色
中心针 黄铜 镀金
产品图纸

包装与运输
发货地 广东省东莞
付款方式 支付宝、微信、银行汇款
常规交货期 7-10天
运输方式 快递/物流
包装方式 吸塑盒+纸箱/ PE袋+纸箱
箱规 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm
