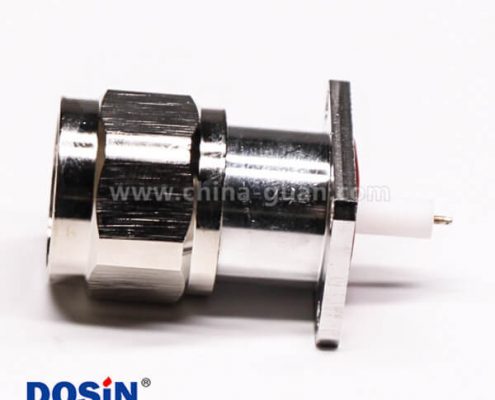

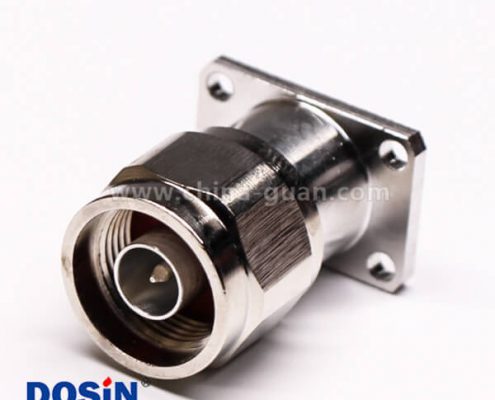

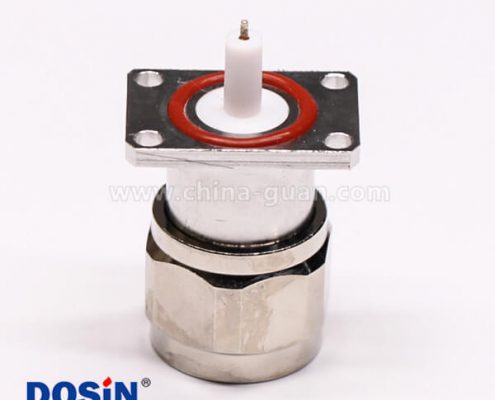

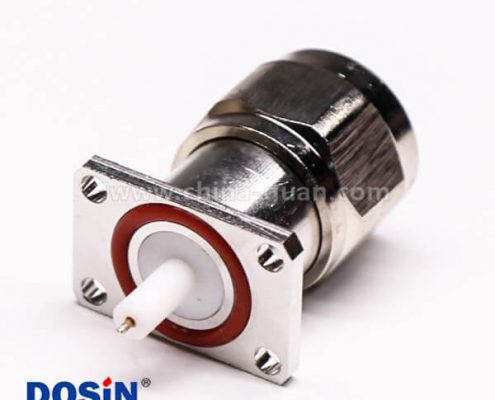

n型射频同轴法兰连接器公头带防水圈

料号: DOSIN-805-0327
标签:N型连接器,直式,公头,四孔法兰,防水圈
产品特点:

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;

  • 频率高达DC-11GHz,阻抗为50欧姆,使用性能极佳;

  • 螺纹连接方式保证在振动环境中的耐用性和使用稳定性;

  • 中等尺寸连接器,用于军事、工业和消费电子等多个领域;

产品规格
温度范围 -55°C to 155°C
(PE Cable -40°C to 85°C)
震动 100m/S2 (10 to 500 Hz)
特性阻抗 50Ω
频率范围 DC~11GHz
工作电压 1000Vr.m.s
耐压 2500Vr.m.s
中心接触电阻 ≦1mΩ
外导体电阻 ≦1mΩ
绝缘电阻 ≧5000MΩ
中心导体保持力 ≦0.56N
插入损耗 ≤0.24dB(6GHz)
电压驻波比 直式 ≤1.15/6GHz
电压驻波比 弯式 ≤1.25/6GHz
耐用性 ≧500次

注释:具体规格参考图纸

类型 材料 表面处理
主体 黄铜 镀金
绝缘体 聚甲醛
中心针 黄铜 镀金

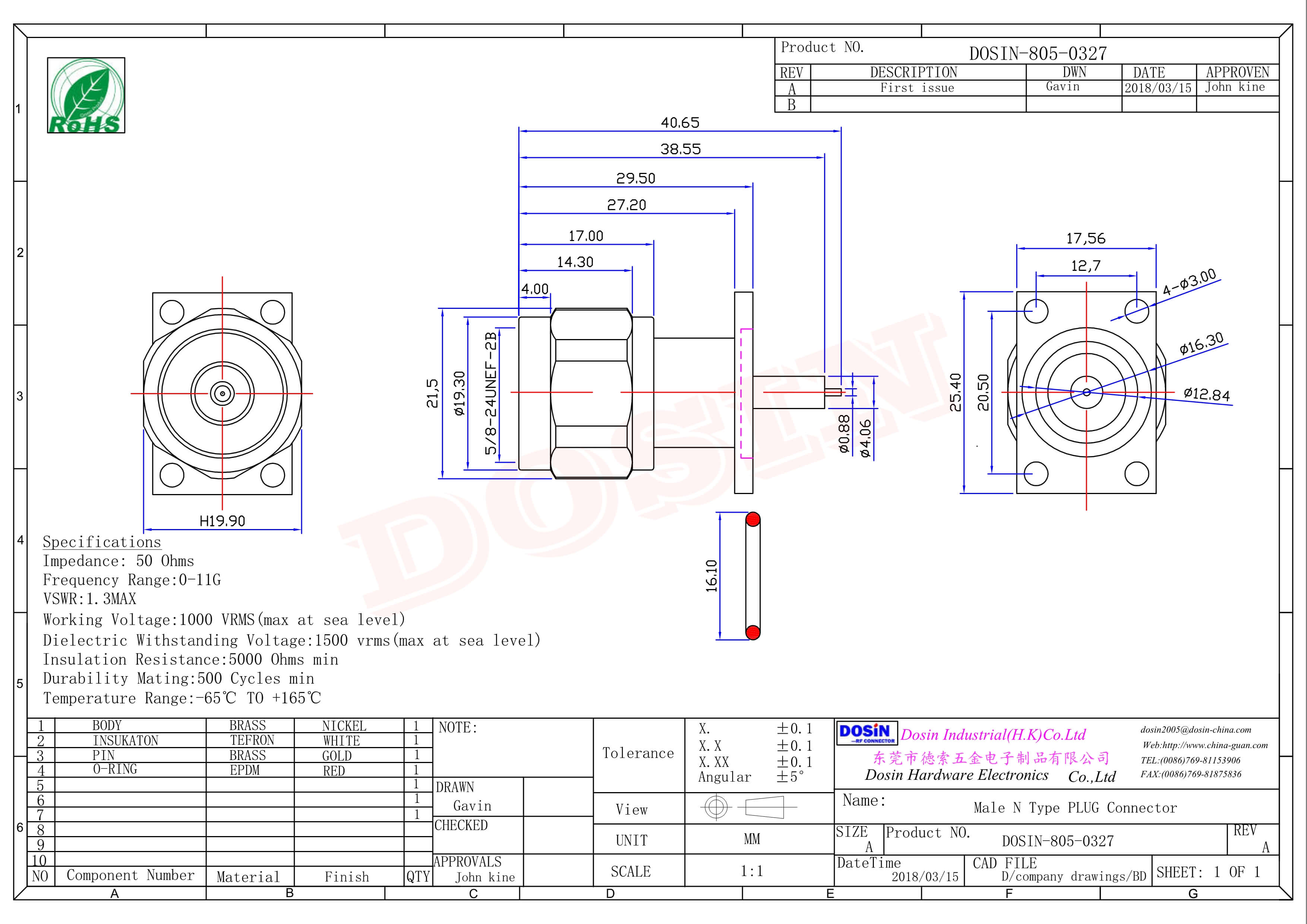

产品图纸

n型射频同轴法兰连接器公头带防水圈

包装与运输
发货地 广东省东莞
付款方式 支付宝、微信、银行汇款
常规交货期 7-10天
运输方式 快递/物流
包装方式 吸塑盒+纸箱/ PE袋+纸箱
箱规 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm
