过孔式接线座-高压300A-SG5M系列
主要特点
- 装配简单，效率高
- 成本低，节省开支
- 符合RoHS要求

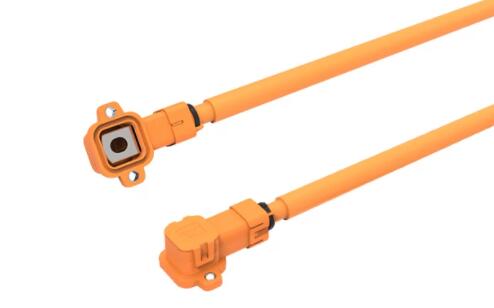

SG5M过孔式接线座特点
SG5M系列产品为过孔式接线座，具有装配简单、成本低等优点。产品符合RoHS要求。适用于新能源汽⻋受电弓处OT端⼦连接需要防护的部位。

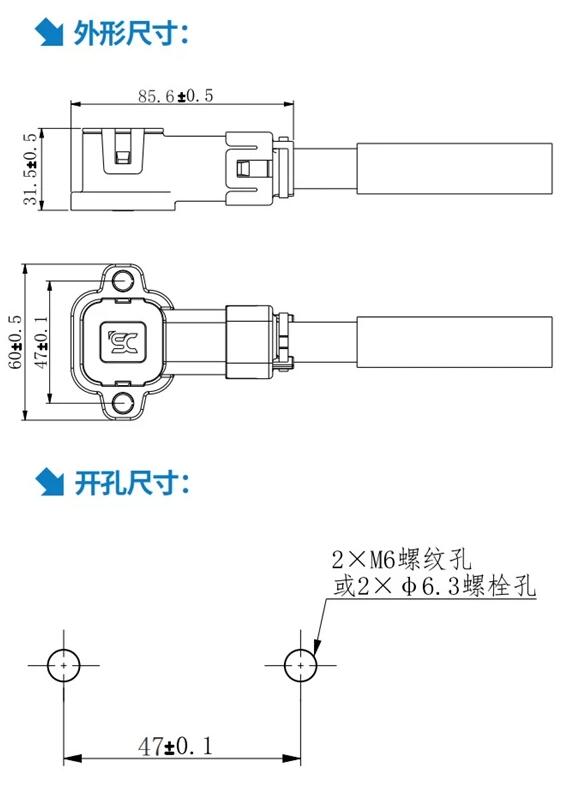

SG5M过孔式接线座尺寸
SG5M系列 300A过孔式接线座参数
| 电气性能 | 额定电压 | 1000V |
| 耐电压 | 4000V | |
| 额定电流 | MAX 300A | |
| 绝缘电阻 | 5000MΩ | |
| 机械性能 | 孔数 | 1孔 |
| 端接方式 | 压接 | |
| 适配线径 | 70mm²线径以下 | |
| 振动等级 | QC/T 1067.1-2017 V3 | |
| 材质说明 | 衬套 | 不锈钢 |
| 注塑件 | PA66 | |
| 环境性能 | 温度等级 | -40℃~140℃ |
| 盐雾等级 | 96h |
SG5M系列过孔接线座型号
| 外形图（示例） | 型号 | 产品描述 | 适配线径 |
 |
SG5M-11U-70Y | 适配单芯70mm²高压线 | φ19±0.3mm |
| SG5M-11U-50Y | 适配单芯50mm²高压线 | φ17.2±0.3mm | |
| SG5M-11U-35Y | 适配单芯35mm²高压线 | φ15±0.3mm |
