过孔连接器工厂300A金属SG2M系列

主要特点

• 强度高、屏蔽性能优越、 做线效率高等
• 做线过程中可实现波纹管装配，省去热缩管热缩工序，装配效率高
• 产品具有安装部位双层密封及线缆双侧密封结构，具有更高的防水等级及可靠性

SG2M系列多芯过孔连接器介绍

德索精密工业SG1M SG2M SG3M 金属过孔连接器系统可在高达1000V 时达到 300A。适用于新能源汽⻋电机控制器、电机、电池、PDU等设备间的⾼压⼤电流 连接。

SG1M SG2M SG3M 连接器具有高机械强度、出色的振动和屏蔽性能、压接效率高，非常适合典型的高压电动汽车应用，例如电机、控制器、PDU 和电池之间的连接。

该系列包括单孔、2 孔和 3 孔连接器，为了获得最大的灵活性，铜或铝电缆可用于七种不同的电缆横截面。

SG2M系列多芯过孔连接器优势

• SG2M系列产品为过孔式金属连接器，具有强度高、屏蔽性能优越、做线效率高等优点。
• 产品在做线过程中可实现波纹管装配，省去热缩管热缩工序，在整车装配端可实现⾼装配效率。
• 产品具有安装部位双层密封及线缆双侧密封结构，具有更高的防水等级及可靠性。
• 可以替代格兰头产品。
• 产品符合RoHS要求。

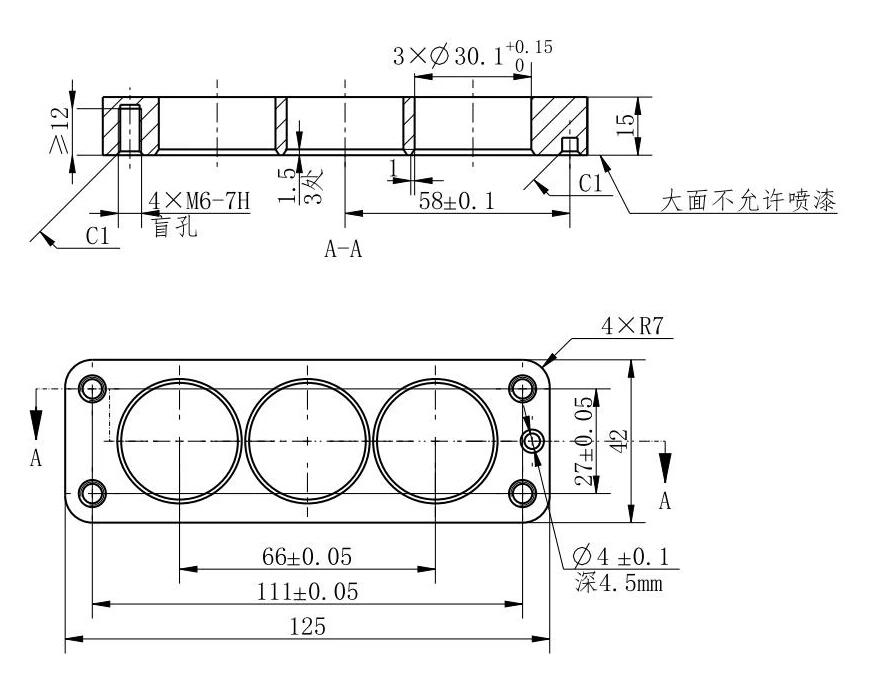

SG2M系列3芯过孔连接器尺寸

SG2M系列 300A过孔金属连接器参数

电气性能	额定电压	1000V
	耐电压	4000V
	额定电流	MAX 300A
	绝缘电阻	5000MΩ
机械性能	孔数	2孔、3孔
	拆装次数	50次
	适配线径	25mm²、35mm²、50mm²、70mm²
	端接方式	压接
	振动等级	QC/T 1067.1-2017 V3
材质说明	外壳体	铝合金
	屏蔽	铜合金
	注塑件	PA66
	橡胶件	硅橡胶
环境性能	温度等级	-40℃~140℃
	防护等级	IP68、IP69K
	盐雾等级	96h

SG2M系列过孔连接器型号

外形图（示例）	型号	产品描述	适配线径
	SG2M-21-70YPA	2芯适配单芯70mm²屏蔽线，A键位	φ19±0.3mm
	SG2M-21-50YPA	2芯适配单芯50mm²屏蔽线，A键位	φ17.2±0.3mm
	SG2M-21-35YPA	2芯适配单芯35mm²屏蔽线，A键位	φ15±0.3mm
	SG2M-21-25YPA	2芯适配单芯25mm²屏蔽线，A键位	φ13.8±0.3mm
	SG2M-31-70YPA	3芯适配单芯70mm²屏蔽线，A键位	φ19±0.3mm
	SG2M-31-50YPA	3芯适配单芯50mm²屏蔽线，A键位	φ17.2±0.3mm
	SG2M-31-35YPA	3芯适配单芯35mm²屏蔽线，A键位	φ15±0.3mm
	SG2M-31-25YPA	3芯适配单芯25mm²屏蔽线，A键位	φ13.8±0.3mm
