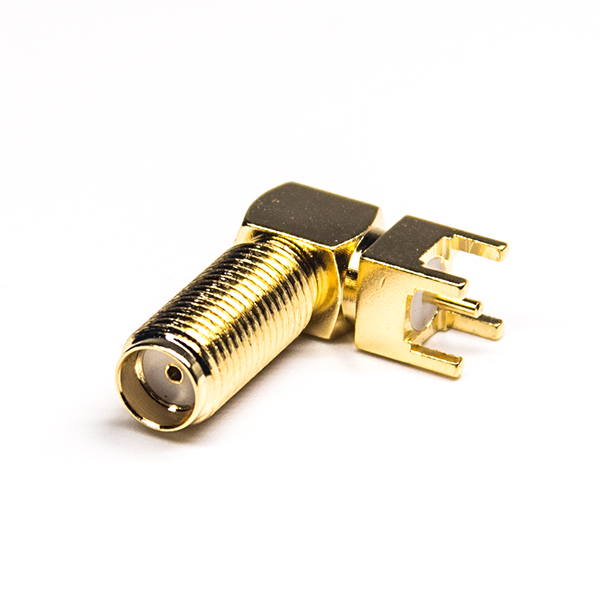

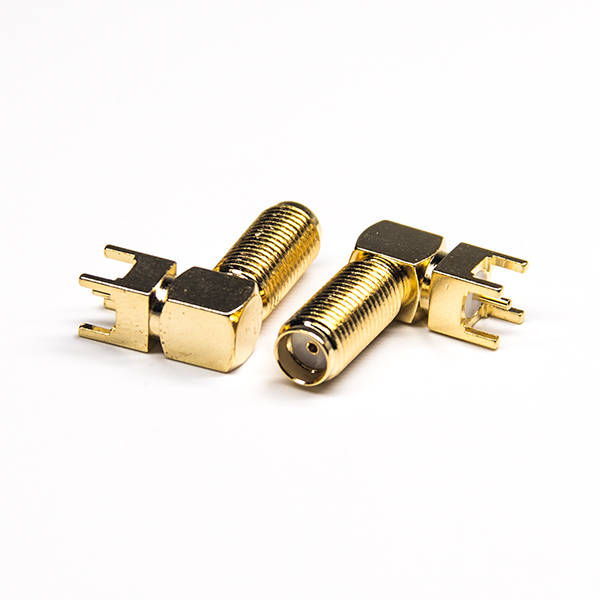

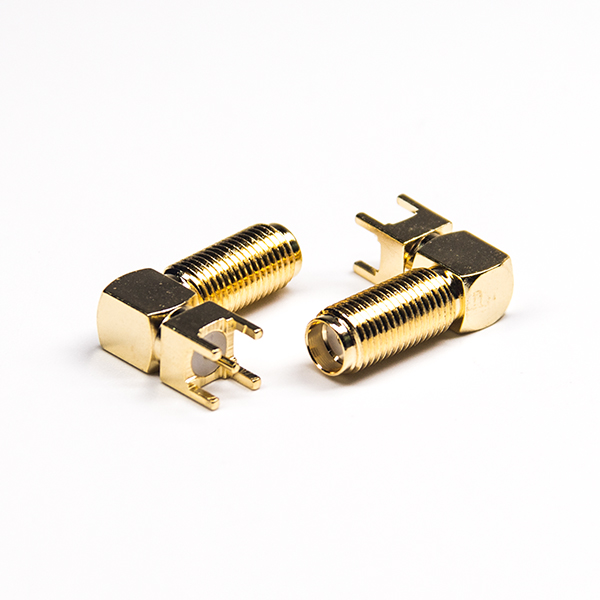

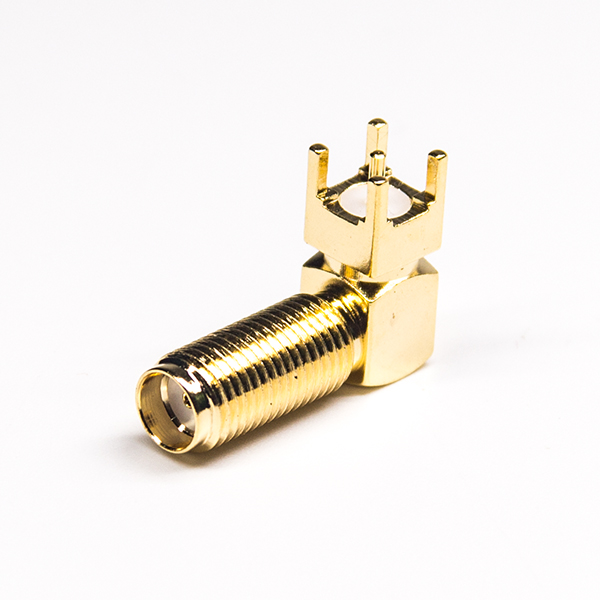

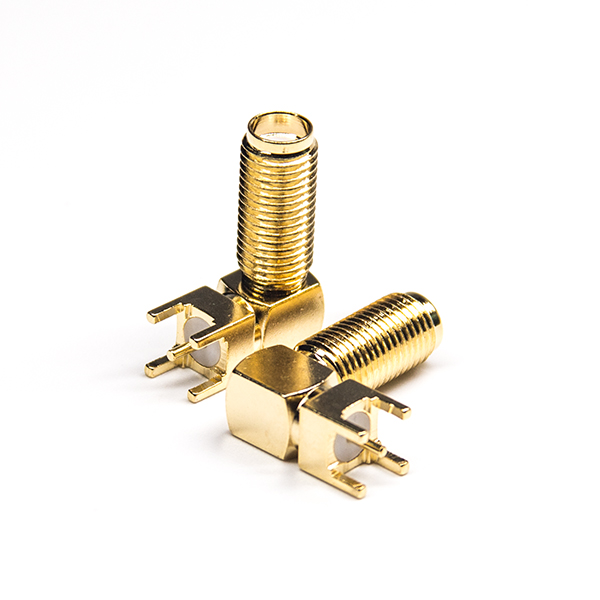

弯式sma接头镀金50欧姆插板式面板安装

料号:EB-007-0278
标签:SMA连接器,母头,90度,插板式,PCB板,镀金,50欧姆

产品特点:

  • 高性能电子连接器,频率高达18GHz,低反射;

  • 螺纹连接结构保证产品在使用过程中具有低损耗和高安全性的特征;

  • 高质量原厂出货, 30天无忧退换货;

  • 来自品牌OEM原厂批发,相同质量,更实惠的价格;

主要应用:

  • 航天和工防:手持现场设备、仪表

  • 医疗:仪表

  • 商用汽车:蓝牙、GPS

  • 通讯、电信:基站

  • 数据、通信:WIFI网络、无线城域网(WiMAX)

  • 工业:主动/被动组件, 仪表,机器对机器通信

电气性能

阻抗 50 ohm
频率范围 0~18 GHz
电压驻波比 直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压 接RG142,RG405线缆时为1000 V rms
接RG316,RG402线缆时为750 V rms
接RG142,RG405线缆时为500 V rms
工作电压 接RG142,RG405线缆时为500 V rms
接RG316,RG402线缆时为375 V rms
接RG142,RG405线缆时为170 V rms
中心接触电阻 ≦ 6.0 mΩ (Milliohms max.)
外接触电阻围 ≦ 2.0 mΩ (Milliohms max.)
绝缘电阻 ≧5 x 10³ mΩ (Megohms min.)

机械性能

耦合方式 1/4-36螺纹锁紧
保持力 15 lbs min.
连接螺母扭矩 30 in-lbs. min.
配接耐久性 大于500次 (使用铍铜接触件时)

环境性能

温度范围 -65°C ~ +165°C
振动 MIL-STD-202 Meth. 204
抗腐蚀性 MIL-STD-202 Meth. 101

材质

部件 材料 表面处理
主体 Brass Au:1-3u”
绝缘子 TEFLON NONE
中心针 BRASS Au:5u”
