高频信号传输需要注意什么，M8连接器的阻抗匹配如何设计

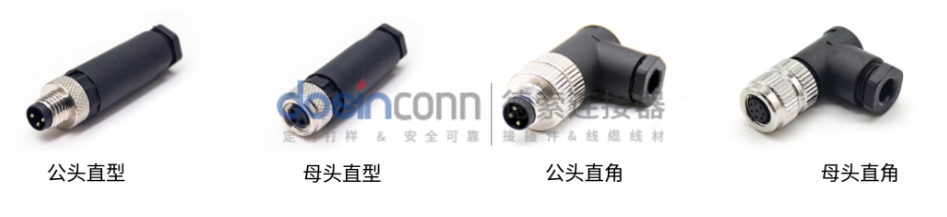

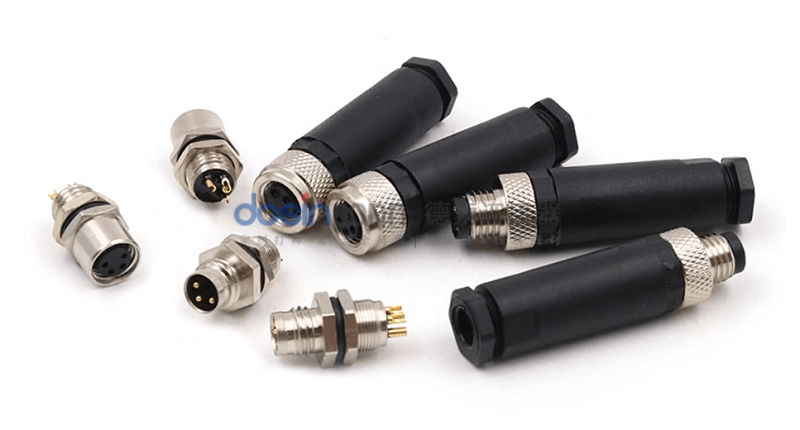

随着工业物联网（IIoT）、机器视觉、车载智能传感器及高速工业以太网的迅猛发展，设备内部传输的信号频率正从传统的千赫兹（kHz）跃升至百兆甚至吉赫兹（GHz）量级。在空间极其受限的微型化设备中，M8圆形连接器由于其小巧的尺寸被广泛应用。然而，当M8连接器遇上“高频高速信号”时，常常会因为设计不当引发信号反射、衰减和电磁干扰（EMI）。在高频信号传输过程中究竟有哪些必须注意的核心事项？尺寸迷你的M8连接器其阻抗匹配又该如何进行科学设计？作为专业的互连方案与射频线束智造服务商，德索精密工业今天将为您带来深度的高频互连设计指南。
一、破解高频信号传输的四大核心设计禁忌
高频信号对传输链路的物理环境极其敏感，稍有不慎就会导致整个通信系统瘫痪。在进行高频线束与接口设计时，必须重点关注以下要素：
- 1. 严防阻抗不连续带来的信号反射：当传输线中的阻抗发生突变（如连接器内部针芯直径突变或绝缘介质改变），高频电磁波会在突变点产生反射，形成驻波，导致眼图闭合、误码率飙升。
- 2. 控制寄生电容与寄生电感：微型连接器的针脚靠得很近，极易产生互感与耦合电容。在高频下，这些寄生参数会直接构成低通滤波器，滤除有用的高频谐波。
- 3. 强化360度全包围电磁屏蔽（EMI）：高频信号对外辐射能力极强，同时也易受外界干扰。连接器外壳必须实现优异的高频搭接与360°屏蔽层连续性。

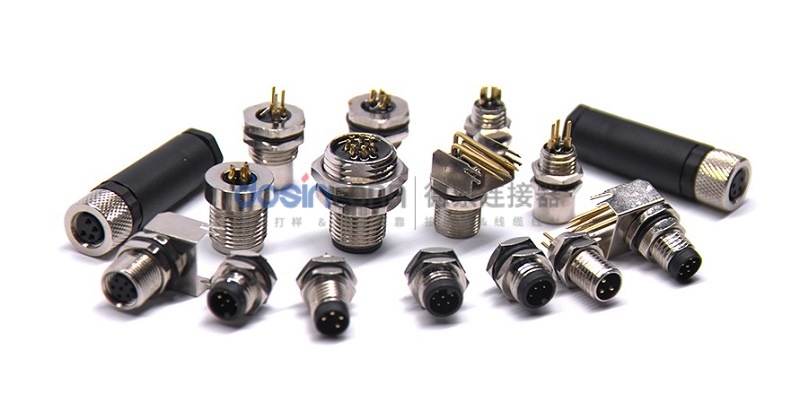

二、M8连接器高频阻抗匹配设计的关键技术
1. 接触件几何结构的精细化仿真（SI）
利用高频电磁仿真软件（如HFSS），对M8连接器内部的针芯、插孔及绝缘体进行3D建模与阻抗调谐，通过改变介质截面与导体间距，将单端或差分阻抗精确控制在 50Ω 或 100Ω。
2. 优化介电常数与绝缘体材料
放弃低频下常用的普通塑料，改用低介电常数（Dk）和低损耗因数（Df）的高性能工程塑料（如PTFE或高端LCP），降低信号在微型绝缘体内部的传输延迟与能量损耗。
3. 严格的差分对对称性设计
针对用于高速总线的M8多芯结构，必须保证差分信号对（TX+/TX-, RX+/RX-）在穿过连接器内部时的物理长度绝对对齐，消除共模噪声与时滞（Skew）。
4. 屏蔽壳体的高频连续性搭接
确保M8插头金属外壳与插座螺纹副在旋紧时形成无缝的低阻抗高频接地通路，防止高频电磁泄漏充当“天线”干扰周边电子元器件。
三、传统M8与高频优化型M8设计指标对比
| 技术对比维度 | 传统通用型 M8 连接器 (低频/直流) | 德索高频优化型 M8 连接器 (高速/射频) |
|---|---|---|
| 特性阻抗控制 | 无严格阻抗要求，存在较大阻抗突变 | 严格控制在 50Ω / 100Ω 差分阻抗匹配 |
| 信号带宽与支持频率 | 仅适用于直流电、低速开关或脉冲信号 | 完美支持高达数GHz的高频总线与射频传输 |
| 电磁屏蔽效能 (SE) | 仅基础金属外壳，未针对高频段做衰减优化 | 360度全金属高频屏蔽，有效抑制EMI辐射 |
四、给高频硬件工程师的落地建议
在设计微型化、高集成度的高频设备时，切勿将M8连接器仅仅当作普通的“过孔元件”来看待。从原理图选型之初，就应当向连接器制造商索取准确的S参数（S-Parameters）模型，并在PCB布局时仔细优化焊盘到M8针脚的过渡区域，消除电抗突变。只有将“连接器-PCB走线-线缆”作为一个完整的射频系统来进行阻抗协同设计，才能确保高频信号在严苛的工业环境中实现无损、高速传输。
