pcb板电子连接器方形5引脚母头弯角穿墙式tnc连接器

pcb板电子连接器方形5引脚母头弯角穿墙式tnc连接器

料号: DOSIN-802-0010
标签: PCB板端,母头,弯式,穿墙,50欧姆
材料:黄铜/铜/铁氟龙/镀金/镀镍
产品特点:

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;

  • 螺纹版本的TNC接头,用于高振动环境,耐用性更高;

  • 具有0-11GHz微波频率和50欧姆阻抗,比BNC具有更高的性能;

  • 达到MIL-C-39012标准,性价比更高,品质保证。;

产品规格
温度范围 -55~+155°C
震动 100m/S2 (10 to 2000 Hz) 15g
特性阻抗 50Ω
频率范围 DC~11GHz
工作电压 500Vr.m.s
耐压 1500Vr.m.s
中心接触电阻 ≦10mΩ
外导体电阻 ≦2.5mΩ
绝缘电阻 ≧5000MΩ
中心导体保持力 ≦0.57N
插入损耗 ≤0.20dB
电压驻波比 直式 ≤1.22/3GHz
电压驻波比 弯式 ≤1.30/3GHz
耐用性 ≧500次

注释:具体规格参考图纸

类型 材料 表面处理
主体 黄铜 镀镍
绝缘体 铁氟龙
中心针 黄铜 镀金

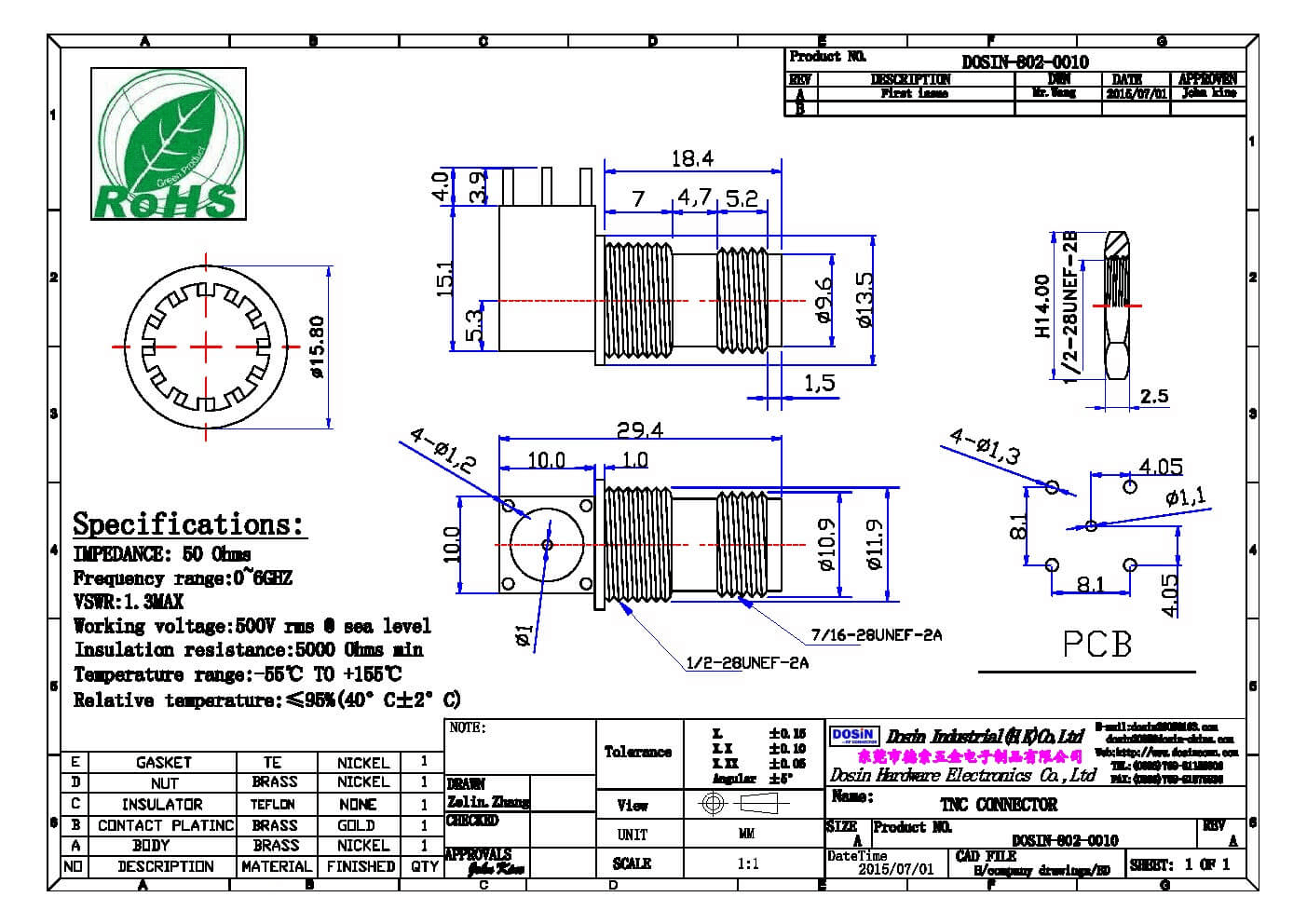

产品图纸

包装与运输
发货地 广东省东莞
付款方式 支付宝、微信、银行汇款
常规交货期 7-10天
运输方式 快递/物流
包装方式 吸塑盒+纸箱/ PE袋+纸箱
箱规 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm
配件
图片 类型 功能
nickel-plating-hex-nut 镀镍螺母 面板锁
nickel-plating-washer 镀镍垫圈 面板锁
