射频信号传输过程中, UHF连接器如何减少损耗？
在无线电广播、业余无线电设备、车载移动通信以及工业射频测试台的日常运转中，UHF连接器作为经典的同轴互连器件，承担着中低频段大功率射频能量的输送任务。然而，射频工程师和通信技术人员在实际搭建链路时常常会注意到：信号在通过连接器节点时，总会伴随着一定的功率衰减和插入损耗。在复杂的射频信号传输过程中，UHF连接器究竟该如何从设计与制造层面减少损耗？作为专业的射频互连与线束智造服务商，德索精密工业今天将从电磁场理论与工程制造切入，系统剖析降低UHF连接器传输损耗的关键技术路径。

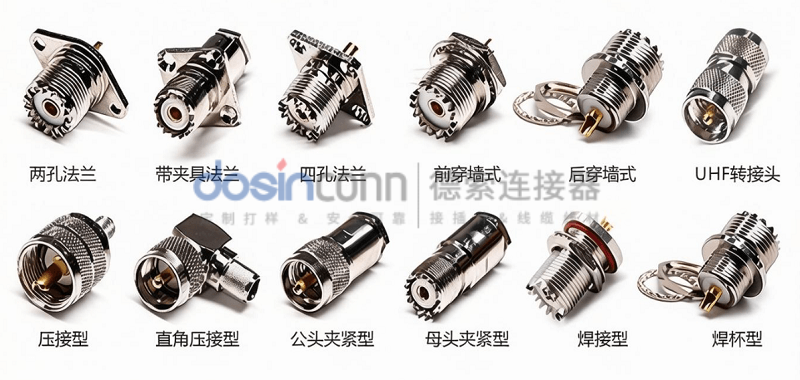

一、黄金法则之一：优化表面趋肤效应，降低导体高频电阻
高频交流电在同轴导体中传输时，具有显著的趋肤效应（Skin Effect）——电流不再均匀分布于导体内截面，而是高度集中在导体表面的极薄区域。
这意味着，导体表面的电导率直接决定了高频能量的损耗大小。为了极大地减少焦耳热损耗，高品质的UHF连接器内部核心导体与外壳表面绝对不能仅采用普通黄铜。行业领先的做法是采用多层精密复合电镀工艺（例如在优质铜基体上进行厚镀银处理）。纯银具备极低的电阻率，能够让高频大功率电流在表层畅通无阻地流动，从而将插入损耗压制到极限。
二、黄金法则之二：确保阻抗连续性，抑制高频反射损耗
减少反射与损耗的核心结构设计考量：
- 1. 消除几何截面突变带来的阻抗扰动：传统的UHF连接器由于受早期结构设计限制，其内部阻抗并非绝对标准的50欧姆（通常在30Ω至40Ω之间跳变）。现代高标准优化设计通过精密调整中心针的直径、外壳内壁尺寸以及空气介质的比例，使其局部特性阻抗尽量向系统阻抗靠拢，从而大幅度降低电压驻波比（VSWR）。
- 2. 减小微带线与连接器过渡处的寄生电抗：在将连接器焊接或装配到PCB板及同轴线缆时，如果焊点过大或存在多余的金属毛刺，会引入分布电容与电感。严格控制加工公差与精密的压接工艺，能够让能量平滑过渡，避免反射损耗。

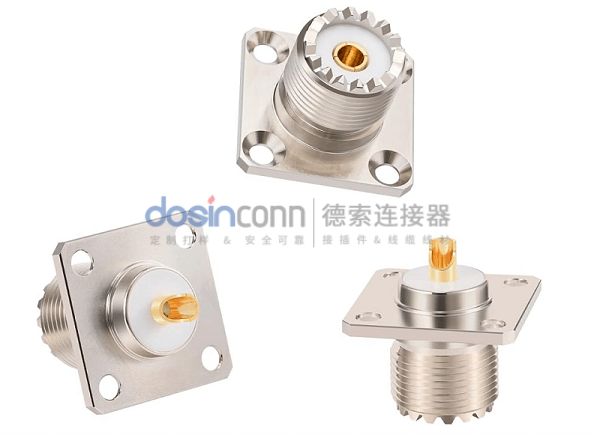

三、黄金法则之三：精选低介电常数绝缘介质，降低介质损耗
在同轴连接器内部，中心针与外壳之间必须依靠绝缘支撑介质（如绝缘子）来固定。
射频电磁波在通过绝缘介质时，部分电磁能量会被介质吸收并转化为热能，这便是介质损耗（Dielectric Loss）。劣质连接器常使用普通回收塑料或普通PVC，其介质损耗角正切值较大，在高频下发热严重。而高端UHF连接器则全面采用高纯度的PTFE（聚四氟乙烯）作为绝缘支撑，其极低的介电常数和介质损耗，能够确保射频信号在穿过介质时保持全真、低衰减的“绿色通道”。
四、损耗控制维度与技术参数对比矩阵
| 损耗影响控制维度 | 市面低端常规 UHF 连接器表现 | 德索精密工业低损耗优化标准 |
|---|---|---|
| 表面高频电阻损耗 | 无镀银或薄镀镍，趋肤效应下发热严重、损耗高 | 采用厚镀银复合工艺，表面电阻极小，损耗大为降低 |
| 阻抗连续与反射控制 | 结构尺寸粗放，阻抗波动大，高频反射严重 | CNC精密车削，优化同轴结构，驻波比（VSWR）更低 |
| 绝缘介质吸收损耗 | 普通塑料材质，高频电磁吸收大，容易引起温升 | 使用高纯度 PTFE 绝缘体，介质损耗趋近于零 |
| 长期接触电阻损耗 | 插拔数次后接触松动，微观间隙产生氧化高阻抗 | 高弹性铍青铜合金触片，长久维持微欧级低接触电阻 |
五、 给射频系统架构师的实操建议
在设计中高频通信链路时，若必须选用结构成熟的UHF连接器承载信号，切记不能盲目采购低价通货。应当向制造商明确提出低损耗、低驻波以及镀银厚度等关键技术指标。只有严控每一个微观界面的阻抗连续性与材料纯度，才能真正实现高功率射频信号的低损耗、高效率传输。
