研发阶段确定射频接口时，SMB连接器需要提前确认哪些参数？
很多产品在研发初期确定射频接口时，容易把注意力集中在“SMB连接器能不能装上”这一点上。但对于射频模块、通信设备、测试设备以及汽车电子等产品来说，接口一旦确定，后续的PCB布局、线缆、结构开孔甚至供应链都会受到影响。因此，研发阶段选择SMB连接器，不能只看外形尺寸，还要提前把电气、机械和应用环境等参数确认清楚。
一、先确定：这个SMB接口到底承担什么功能？
选型之前，建议研发人员先把接口用途定义清楚。是用于射频信号传输、板间连接、内部线缆连接，还是作为测试接口？不同用途，对SMB连接器的结构和性能要求并不一样。
例如用于设备内部射频信号传输时，需要重点考虑阻抗、频率范围、回波损耗以及线缆匹配；如果是测试接口，则还需要关注插拔次数、接口耐久性以及操作空间。
二、电气参数不要只看一个阻抗
SMB连接器常见于射频信号应用，阻抗匹配是研发选型时需要优先确认的参数之一。连接器、同轴线缆以及PCB射频走线之间，应尽量保持一致的阻抗体系，否则在高速或高频信号传输过程中可能产生反射，影响整体信号质量。
除了阻抗，还需要同步确认以下参数：
- 工作频率范围：根据实际射频信号频段确认连接器是否满足要求。
- 额定电压：涉及射频功率或特殊电气环境时，需要结合具体型号确认。
- 接触电阻：影响长期连接状态下的信号稳定性。
- 绝缘电阻：对于设备可靠性和绝缘性能有直接影响。
- 回波损耗、驻波等射频指标：高频应用不能只看“能不能连接”，还要关注实际传输性能。
需要注意的是，同样叫SMB连接器，不同结构、端接方式和制造工艺对应的性能范围可能不同，最终应以具体型号规格书和测试数据为准。
三、机械结构要和PCB、线缆一起确认
研发阶段另一个容易被忽略的问题，是只确认了接口型号，却没有同步确认安装方式。

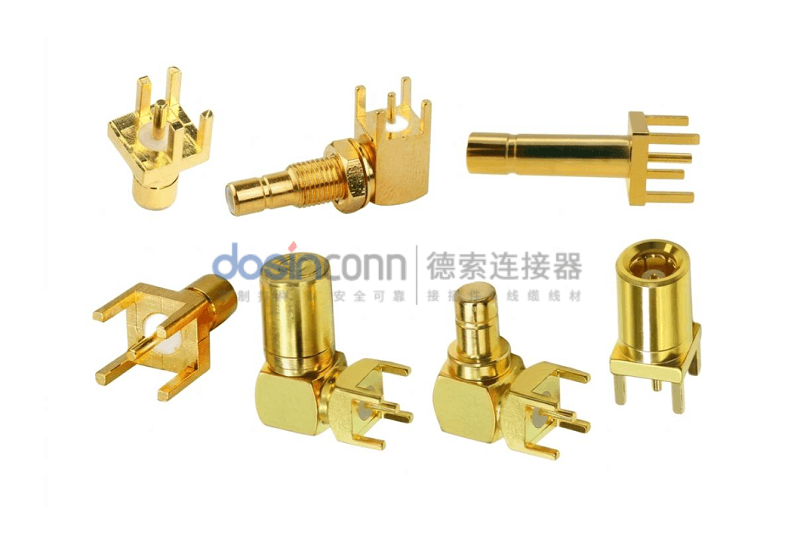

如果采用PCB安装，需要提前确定直式还是弯式、安装方向、焊接方式、PCB厚度以及焊盘尺寸；如果采用线缆连接，则要进一步确认线缆型号、外径、端接方式以及尾部固定结构。
尤其是在设备内部空间比较紧凑的情况下，SMB连接器本体高度、插拔方向和周边元器件间距，都可能影响最终结构设计。
因此，研发评审时最好不要只拿连接器样品确认，而是将“连接器＋PCB＋线缆＋外壳”作为一个整体进行验证。
四、别忽略接口的“配对关系”
SMB连接器确定之后，还需要明确与之配套的另一端是什么。包括公母端形式、安装方式以及连接器与线缆之间的匹配关系。
如果设备需要外接模块或测试仪器，还应提前确认对方接口规格。否则产品设计完成后才发现两端接口无法直接匹配，就可能涉及转接件、结构修改甚至PCB重新设计。
对于批量产品而言，建议研发阶段直接建立一份射频接口配对清单，把连接器型号、端接方式、对应线缆和对接接口一起固定下来，减少后续BOM变更。
五、研发评审时，还应该问清楚这几个问题
① 未来会不会频繁插拔？
如果属于测试口或维护接口，需要重点确认机械寿命和插拔稳定性。
② 产品工作环境怎么样？
温度、湿度、振动、灰尘等环境因素都会影响连接器的长期可靠性，必要时需要考虑密封、防护以及材料选择。
③ 射频线缆是否已经确定？
如果线缆型号还没有确定，不建议过早锁死连接器端接结构，否则后续容易出现线缆与连接器不匹配的问题。
④ 产品是否存在空间限制？
特别是小型设备，需要提前核对安装高度、接口方向、固定方式和操作空间。
⑤ 后续是否需要批量生产？
研发样机能装上，并不代表量产就一定没有问题。还需要考虑焊接、压接、装配一致性以及供应稳定性。
六、SMB连接器最好按照“研发参数卡”来确认
如果项目还处于方案阶段，可以把SMB连接器的选型信息整理成一张内部参数卡，而不是只记录一个料号。
| 确认项目 | 研发阶段重点 |
|---|---|
| 电气性能 | 阻抗、频率、额定电压、射频性能指标 |
| 结构尺寸 | 安装方向、外形尺寸、PCB空间、接口高度 |
| 连接方式 | PCB安装、线缆端接及对接接口 |
| 使用环境 | 温度、湿度、振动及防护需求 |
| 可靠性 | 插拔次数、机械强度、长期接触稳定性 |
| 量产条件 | 装配工艺、供应能力、样品与量产一致性 |
这样做的好处是，研发、结构、采购和供应商看到的是同一套选型条件。后续即使更换SMB连接器品牌或供应商，也可以按照参数进行横向比较，而不是单纯按照价格替换。
SMB连接器虽然体积不大，但它与射频性能、PCB设计、线缆选择和整机结构都有关系。研发阶段越早把阻抗、频率、安装方式、线缆匹配、环境条件和可靠性要求确认清楚，后续出现接口改动的概率就越低。对于需要进行SMB连接器选型、定制或批量配套的项目，可以由德索连接器根据具体应用需求协助确认连接器结构和参数，并结合项目要求进行样品验证。如需进一步了解SMB连接器选型方案，可拨打400-6263-698进行咨询。
