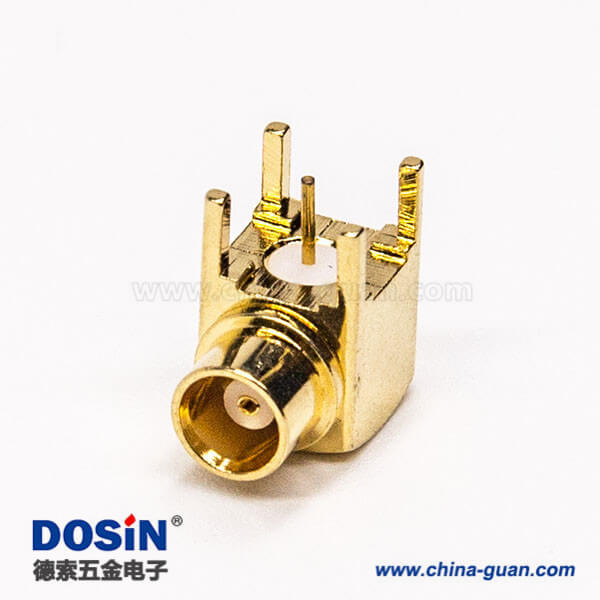

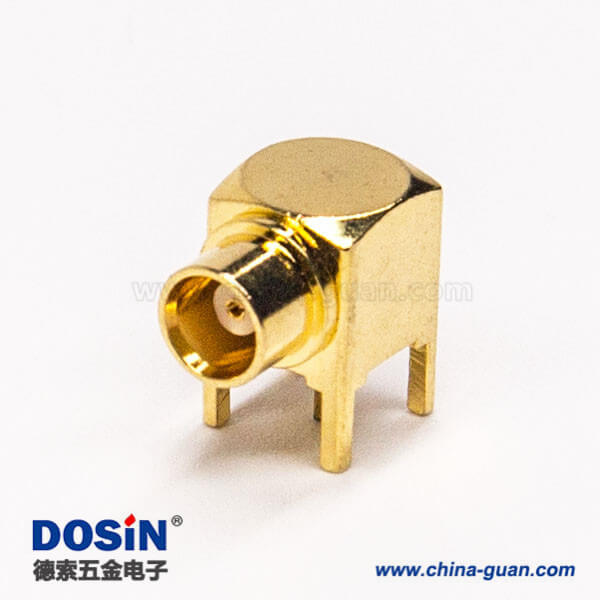

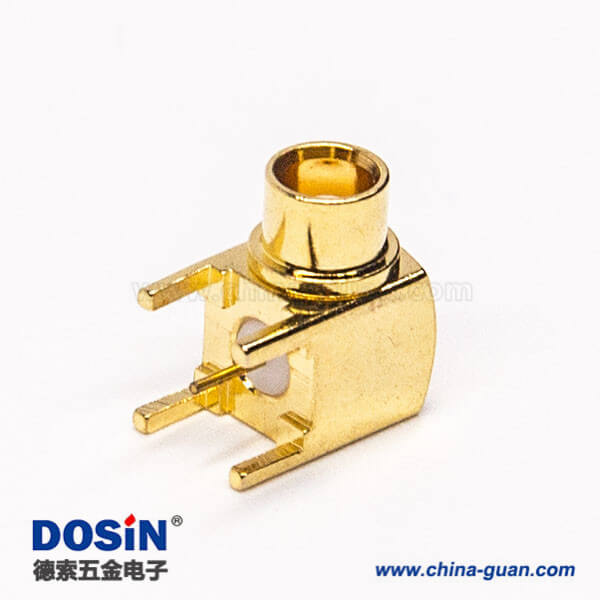

mcx同轴连接器90度弯式母头插板式接PCB板镀金

料号:DOSIN-809-0092
标签:MCX连接器,母头,弯式,镀金,插板,接PCB板

产品特点:

  • 微型MCX接口,使用性能和特征类似于MCX连接器;

  • 推入式快速插拔对接方式,非常适用于快速安装和插拔连接;

  • 具有高宽频性能和低反射,性价比高;

  • 高质量原厂出货,30天无忧退换货;

  • 来自品牌OEM原厂批发,相同质量,更实惠的价格。

产品规格

电气性能

阻抗 50 ohm
频率范围 0~6 GHz
电压驻波比 直式 ≦ 1.3max / 弯式≦ 1.5max
耐电压 1000 V rms
工作电压 355 V rms
中心接触电阻 ≦ 5.0 mΩ (Milliohms max.)
外接触电阻围 ≦ 1.0 mΩ (Milliohms max.)
绝缘电阻 ≧ 1000 mΩ

机械性能

耦合方式 推入式
保持力 4 lbs min
机械寿命 大于500次(使用铍铜中心时)

环境性能

环境温度 Teflon -65°C ~ +155°C
振动 MIL-STD-202 Meth.204
耐腐蚀性 MIL-STD-202 Meth. 101

材质:

部件 材料 表面处理
主体 Brass Gold
中心针 Brass Gold
绝缘子 PTFE White
产品图纸
包装与运输
发货地 广东省东莞
付款方式 支付宝、微信、银行汇款
常规交货期 7-10天
运输方式 快递/物流
包装方式 吸塑盒+纸箱/ PE袋+纸箱
箱规 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm
