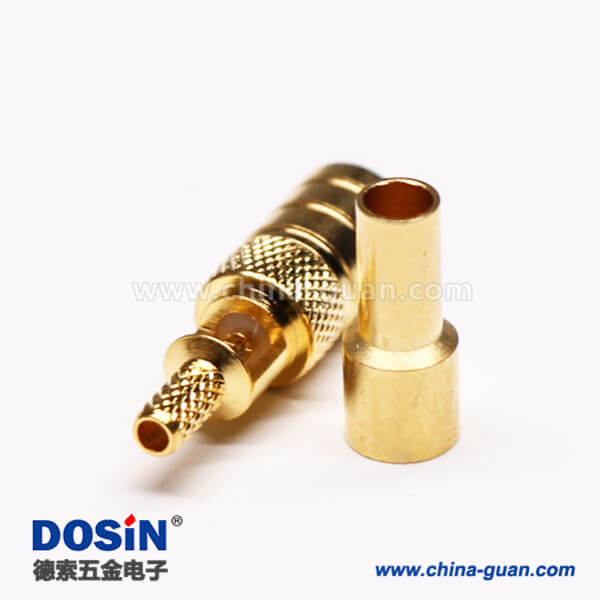

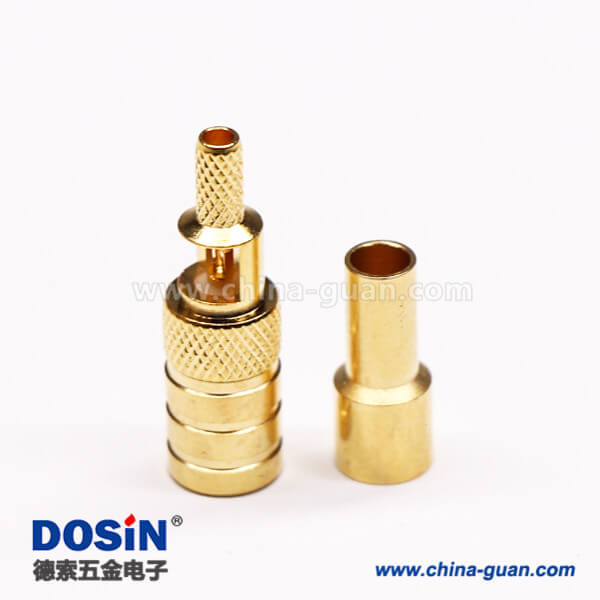

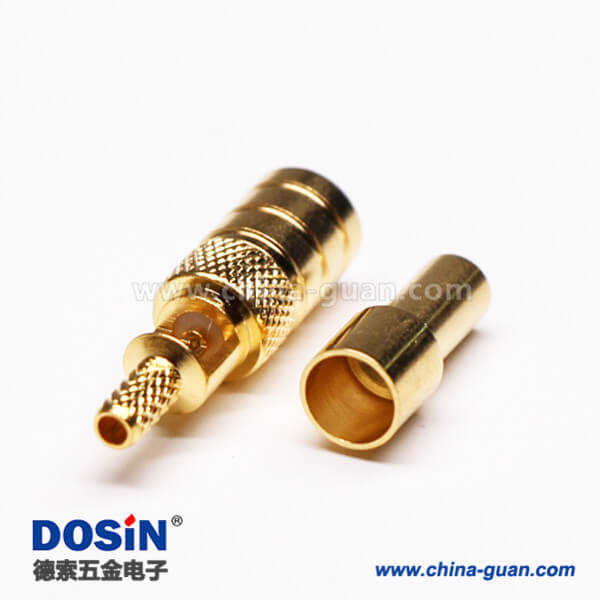

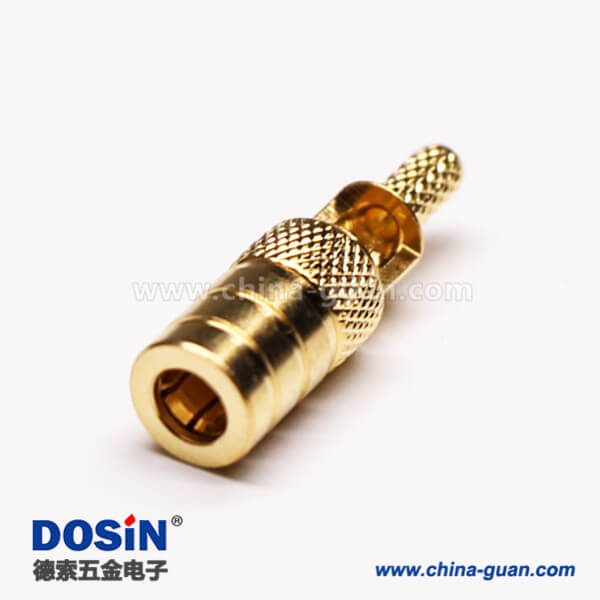

SMB公头接口接线直式180度开天窗压接式

料号: DOSIN-807-1104
标签: SMB连接器,RF射频同轴,公头,直式,开天窗压接,同轴线缆
材料:黄铜/铁氟龙/镀金
产品特点:

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;

  • 推入式插拔方式,安装方便快速;

  • 宽频高性能,低反射;

  • 可在非关键部件采用压铸工艺生产,降低成本;

产品规格
温度范围 -65~+165°C(PE Cable -40~+85°C)
震动 100m/S2 (10 to 500 Hz)
特性阻抗 50Ω
频率范围 DC~4GHz
工作电压 335Vr.m.s
耐压 1000Vr.m.s
中心接触电阻 ≦6mΩ
外导体电阻 ≦1mΩΩ
绝缘电阻 ≧5000MΩ
中心导体保持力 ≦0.28N
插入损耗 ≤0.30dB(6GHz)
电压驻波比 直式 ≤1.30+0.04f
电压驻波比 弯式 ≤1.45+0.06f
耐用性 >=500次

注释:具体规格参考图纸

类型 材料 表面处理
主体 黄铜 镀金
绝缘体 铁氟龙 天然
中心针 青铜 镀金
产品图纸
包装与运输
发货地 广东省东莞
付款方式 支付宝、微信、银行汇款
常规交货期 7-10天
运输方式 快递/物流
包装方式 吸塑盒+纸箱/ PE袋+纸箱
箱规 39.5*24.5*19.5cm
49.5*24.5*19.5cm
47*41*21cm
34*34*30cm
