TNC连接器连接器是BNC连接器的螺纹版本,英文全称是Thread Neill-Concelman(螺纹连接器)。TNC系列产品是按照美军标MIL-C-39012研制生产的一种有螺纹连接机构的中小功率连接器。它具有抗振性强、可靠性高、机械和电气性能优良等特点,广泛应用于手机、航空管制、遥测、蓝牙和GPS组件、无线基站,微波通讯、雷达、网络设备、天线支架,机器对机器通信、安防安保设备、检测设备等。

德索五金是专业的射频TNC接头连接器制造商,供应各种型号TNC连接器产品,更多未列出TNC接头TNC接口产品,请联系我们索取更详细资料。

  • 螺纹版本的BNC接头,用于高振动环境,耐久性更好;
  • TNC接头相对于BNC连接器,具有更高的性能,微波频率达0-11GHz, 阻抗为50ohm;
  • TNC接头均达到MIL-C-39012标准,性价比更高,工厂直发,交货及时,品质保证。

下单之前请联系我们获取TNC连接器产品免费样品

德索五金所有TNC接头TNC接口、TNC连接器产品可根据客户要求定制不同的尺寸和规格,常规产品提供免费样品测试。

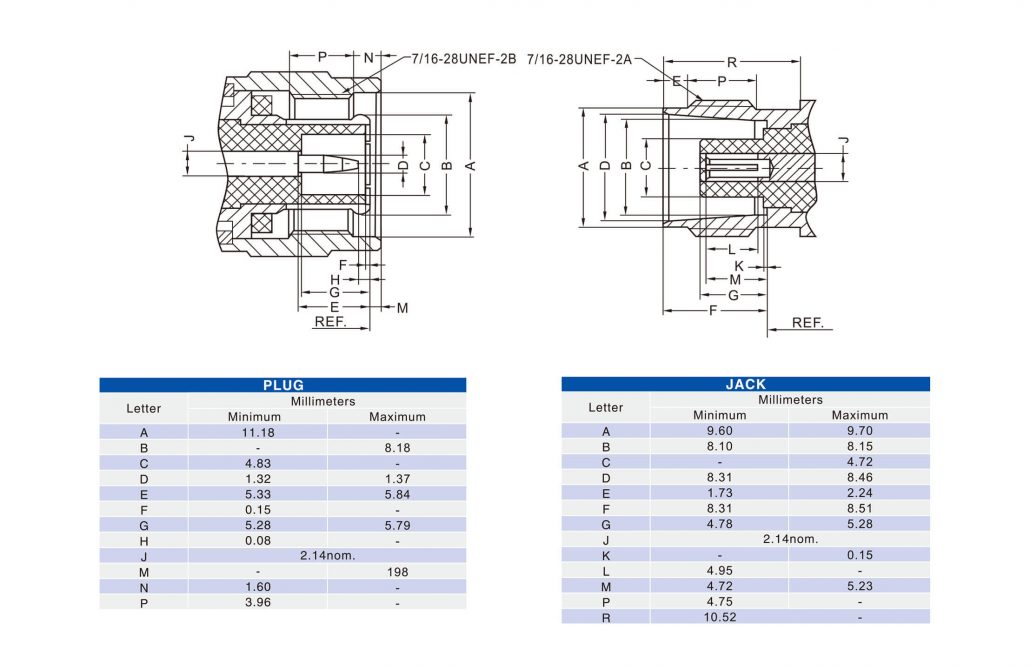

TNC连接器产品界面

TNC连接器技术性能&规格参数

TNC接头电气性能

  • TNC接头阻抗: 50 ohm
  • TNC接头频率范围:50 ohm为0~4GHz
  • TNC接头电压驻波比:直式 ≦ 1.3max / 弯式≦ 1.5max
  • TNC接头耐电压:1500 V rms
  • TNC接头工作电压:500 V rms
  • TNC接头中心接触电阻:≦ 3.0 mΩ (Milliohms max.)
  • TNC接头外接触电阻:≦ 2.0 mΩ (Milliohms max.)
  • TNC接头绝缘电阻:≧5 × 10³mΩ (Milliohms min.)

TNC接头机械性能

  • TNC接头耦合方式:7/16-28 螺纹连接
  • TNC接头保持力:6 lbs min.
  • TNC接头配接耐久性:≧500 次 (针对铍铜合金接触件)

TNC接头环境性能

  • TNC接头温度范围:Teflon -5oC~+165oC / POM -40oC~+60oC
  • TNC接头螺母锁定保持力:100 lbs. min.
  • TNC接头振动:MIL-STD-202 Meth. 204
  • TNC接头抗腐蚀性:MIL-STD-202 Meth. 101
