sma视频插头母头射频同轴连接器4孔方形法兰盘直式面板安装

sma视频插头母头射频同轴连接器4孔方形法兰盘直式面板安装

料号: DOSIN-806-1038
标签: sma连接器, 面板安装,直式,母头,4孔法兰, 树脂灌胶
材料:黄铜/铁氟龙/镀金/钢铁/硅/磷
产品特点:

  • ISO认证厂家,产品品质达到ROHS、UL、REACH标准;

  • 厂家直销批发价格,免费提供样品测试;产品可根据材质和性能要求定制;

  • 高性能电子连接器,最高可达18GHz,低反射;

  • 螺纹型锁紧方式保证产品的损耗和高安全性,设计紧凑;

  • 小尺寸接头适用于更小的安装空间和更广泛的应用场景;

温度范围 -55~+155°C(PE Cable -40~+85°C)
环境温度 ≦95%(40°C±2°C)
特性阻抗 50Ω
频率范围 DC~12.4GHz
工作电压 335Vr.m.s
耐压 1000Vr.m.s
中心接触电阻 ≦3mΩ
外导体电阻 ≦2.5mΩ
绝缘电阻 ≧5000MΩ
中心导体保持力 ≧0.28N
插入损耗 0.15dB/6GHz
电压驻波比 直式 ≤1.10+0.02f
电压驻波比 弯式 ≤1.20+0.03f
耐用性 >=500次

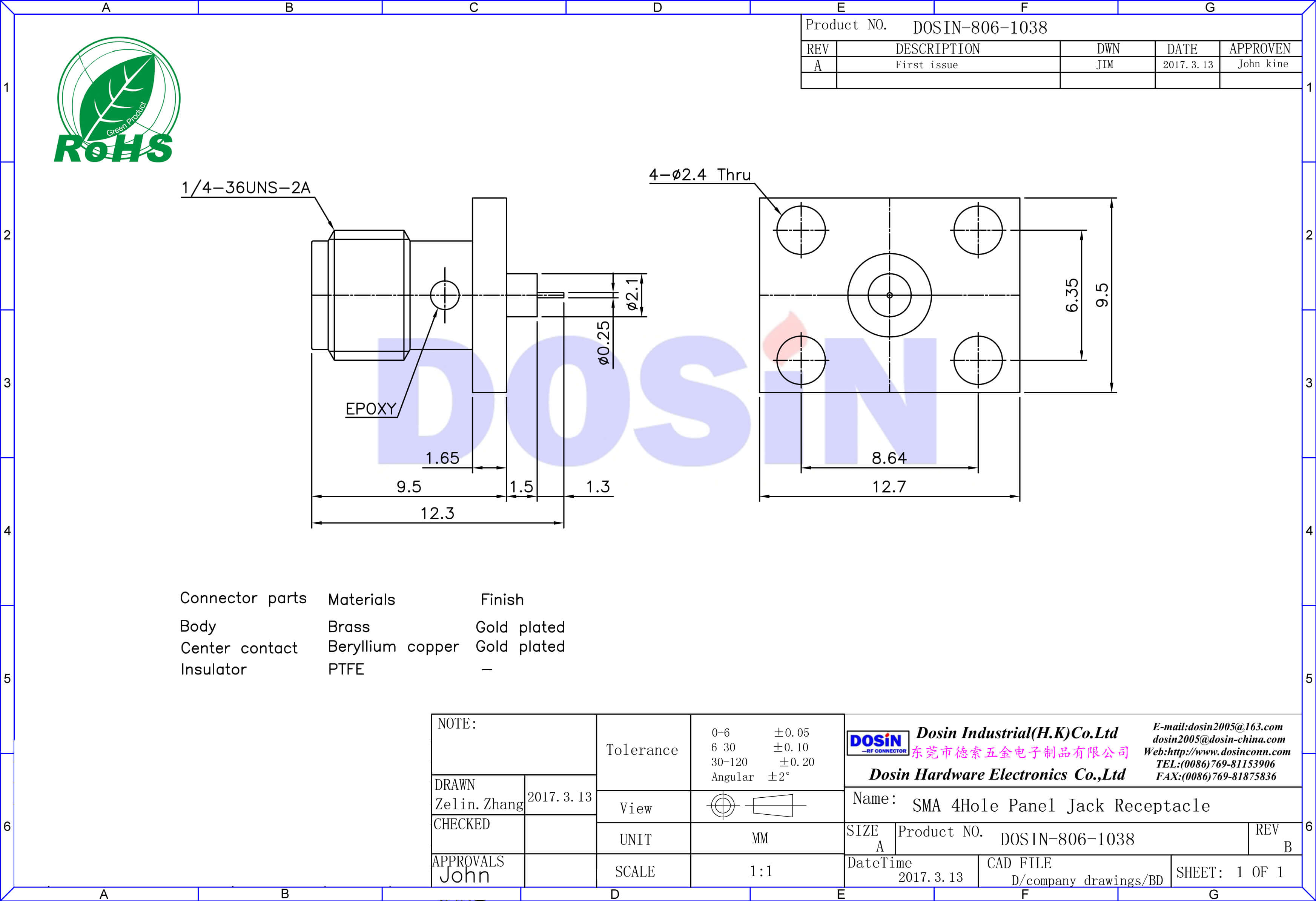

注释:具体规格参考图纸

类型 材料 表面处理
主体 黄铜 镀金
绝缘体 特氟龙 白色
中心针 黄铜 镀金
