QMA连接器是射频连接器的一种,每个月在德索五金电子工厂占据着较大的出货量,是一款市场需求量较高的射频连接器产品。谈到QMA连接器,你可知道QMA连接器的制作方式是什么样的,下面德索五金电子工防师就来科普一下QMA连接器制作方法。

QMA连接器制作方法,总结起来,主要有一下四点:

1、螺钉连接制作方法

1.1.工具准备

美工刀、卷尺或游标卡尺、剥线钳、剪线钳、魏德米勒一字起。

1.2.制作步骤

1)依据电工剥线要求用美工刀将电缆护套层剥开20mm。

2)将连接器的组成部件按顺序套在电缆上。

3)用剥线钳剥除5mm的绝缘层。

4)将已剥除绝缘层的线缆按照GT表的点位一一穿进压线排孔内,并拧紧螺丝。将剩余线缆沿护套层端部剪掉,不能留在连接器内。注意:屏蔽铜线要保留。

5)将屏蔽铜线拧成一股,绕在塑胶套外侧,然后拧紧塑胶套,再把固线套外壳拧紧,确保屏蔽铜线和外壳良好接触。

2、刺穿式制作方法

2.1.工具准备

美工刀、卷尺或游标卡尺、剥线钳、小剪刀、14#叉子、水泵

2.2.制作步骤

1)将连接器的各个组成部件按照顺序套在需制作的电缆上。

2)依据电工剥线要求用美工刀将电缆护套层剥开20mm,用剪刀剪屏蔽层剩余4~5mm。

3)去除锡箔纸、填充物等。

4)按照接线表点位,将线缆插入透明岩心夹持器内,直到线缆端部与透明岩心夹持器端部圆环平齐为止。

5)移动屏蔽接触弹簧至屏蔽层处,然后保持岩心夹持器不动,移动外壳单元使之正好套在岩心夹持器上。

6)将密封圈和应变块退入外壳单元内,螺母块带紧。旋紧螺母需要用14#的叉子扳手叉住外壳单元,用水泵钳旋紧螺母。注意:在旋紧过程不能让岩心夹持器发生位移。

3、基于DMC压线钳的制作方法

3.1.工具准备

DMC压线钳、DMC定位器、卷尺或游标卡尺、美工刀、小剪刀、剪线钳、剥线钳、电热吹风、13#和17#叉子。

3.2.制作步骤

1)剪一段45mm左右的白色保护管套在电缆上,将保护管移至靠近电缆末端处。

2)依据电工剥线要求用美工刀将电缆护套层剥开78mm。

3)移动白色保护管使屏蔽层留出40mm,用电热吹风吹缩白色保护管。

4)将螺帽和屏蔽层固定环套在电缆上,用小剪刀剪屏蔽层使之留出13mm,移除铝箔纸和填充物,将屏蔽层上翻均匀地套在白色保护管上,用压线钳压接插芯。

5)将插芯按照接线表点位插入定位器。

6)将定位器滑入连接器,将屏蔽层覆盖在定位器的橡胶套管上,并用固定环固定,然后剪掉多余的屏蔽层。

7)用叉子将螺帽旋紧即可。

4、制作过程中注意事项

1)必须使用工具室下发的在有效期内的工具,尤其是螺钉连接用的起子和压接用的压线钳,否则不能保证可靠的气密性连接。

2)剥线长度要严格控制,过长或者过短都会影响连接质量。

3)要严格按照要求处理屏蔽层,保证屏蔽层良好接地,进而保证连接器良好的信号传输。

4)螺钉连接和压接需要剥线,线芯不可有毛刺,螺钉或者插芯不可压到线缆绝缘层。

5)压接插芯务必要能在观察孔看到线芯,保证良好接触。

6)在旋紧连接器之前要检查连接器内是否有异物,连接器内不能留任何异物。

7)制作完成后要保证线缆的弯曲半径,确保信号的良好传输。

读完上文章之后,您对于“QMA连接器制作方法”清楚了吧,更多与QMA射频连接器有关的专业资料,德索五金电子小编会继续编辑整理发布在资讯频道免费与您分享。如需采购QMA射频连接器相关产品,可以进入我们的QMA射频连接器专题页面:https://www.china-guan.com/rf-connectors/qma-connector/挑选您想要的射频产品。德索五金电子,国内专业的QMA连接器生产厂家,任何您想要的QMA连接器,来德索电子均可实现定制,欢迎前来下单。

在这里,很想广而告之的对各位客户大声说,德索电子射频连接器厂家已经有十六年历史了,不容易啊,十六年的风雨,十六年的坚持,在有今天的模样。在射频领域,我们一直默默耕耘,用心对待每一个客户,从不懈怠,也正是如此,公司的业绩才能蒸蒸日上,并在射频连接器厂商排名中声名鹊起。如果您正在寻找靠谱专业的射频连接器厂家的话,那么请一定一定不要错过德索五金电子,因为我们的射频产品真的很好。

我们的射频连接器产品,涵盖的类别非常丰富,包含了bnc、sma、smb、tnc、f头、n头、ssma、ssmb、mcx、mmcx、uhf、pal、fakra、din射频系列、mhv、shv等接头、转接头、线材等产品。如果您刚好需要这些射频系列的产品,立即拨打我们的免费热线电话:400-6263-698,专业工防师为您免费答疑解惑。

接下来,有着十六年生产经验的射频连接器厂家就来教您一下如何挑选连接器产品,归纳总结起来,主要表现在五个方面,具体如下:

1、电气参数问题

电气参数很重要,选购时肯定是不能忽视这块的。连接器会通过微安培的信号还是很多安培的功率?是否必须容纳高频或低频的数字或模拟信号,或者可能要组合使用?是否需要屏蔽以保护信号完整性?以任何组合传递电信号的同一连接器可能还必须发挥主机作用,以获取光纤信息。对于医疗设备,液体或气体可能需要通过同一入口,并且可能需要自定义连接器。

2、约束条件问题

连接器要构建到台式机还是智能手机?信号和功率的相同组合可能必须传入或传出任一设备,但显然,它将不得不被压缩到后者中少得多的空间中,而对于可穿戴设备而言,连接器也要压缩到更少的空间中。

3、环境条件问题

连接器设计规格可能会规定必须提供的保护等级,以防止潮气,灰尘和其他危险。此级别通常用IP代码来描述,该IP代码通常又由连接器的规格表定义。连接器特定行业强加特定标准是需要重视的一个问题,例如,FDA深入参与了医疗设备标准,汽车行业拥有其SAE标准,而工防方则提出了大量的MIL标准。

5、可靠性问题

这是一个过度指定的地方,价格昂贵,而过度指定会导致召回或更糟。它通常仅取决于电缆将多长时间与一个连接器配合和不配合。在某些极具挑战性的应用中,很难获得可靠性的原因是,在设备的使用寿命中,连接器可能不得不插拔电缆的次数很少,而在其他一些良性应用中,例如连接和断开-将手机的微型USB连接器连接至充电电缆,可能每周需要进行多次。

关于如何采购连接器德索射频同轴连接器厂家就为您介绍到这里了,更多射频连接器相关的资讯信息,记得关注我们官网的新闻中心。最后,衷心祝愿每一位射频连接器采购人员,工作顺利,生活顺心。“射频连接器厂家德索十六年了”这篇文章使用的配图均来自德索运营团队原创拍摄,仅供本站用户免费查阅,请勿盗图,谢谢配合。

为什么说tnc连接器是一种供中小功率场合使用的螺纹连接器?下面德索小编就来为您介绍一下tnc螺纹连接器的知识,读完您便会明白了。根据行业的数据显示:TNC连接器是BNC连接器的螺纹版本,英文全称是Thread Neill-Concelman(螺纹连接器)。供中小功率场合使用。

TNC系列产品按照美工防MIL-C-39012研制生产,符合国工防GJB681的规定,连接螺纹为7/16-28UNEF。因此,可与国内外同类产品互配连接。TNC型射频连接器,工作频率达6GHz,具有电压驻波比低,性能稳定,可靠性高等特点。泛应用于手机、航空管制、遥测、蓝牙和GPS组件、无线基站,微波通讯、雷达、网络设备、天线支架,机器对机器通信、安防安保设备、检测设备等。

TNC连接器结构分为公头或母头两种型式,样式有标准极性或反极性,阻抗规格为50欧姆。外形分为直型或90度直角型以及隔板式、4孔面板式或免安装式。这些TNC连接器的端接方式有卡接/焊接、压接/焊接、焊接式或焊接/焊接。

关于“tnc连接器是一种供中小功率场合使用的螺纹连接器”就为您介绍到这里了,更多TNC连接器相关的技术资料,德索五金电子工防师会继续编辑整理发布tnc知识专题与您分享。德索五金电子,作为一家专业的射频连接器厂商,生产过TNC连接器已有十六年的历史,大话不敢说,但是谈论tnc产品,我们还是有底气的。每一款tnc连接器出厂之前都会经过严格质量检控,确保每一款到达用户手中的tnc连接器都是安全可靠的。如果您需要采购TNC连接器、TNC转接头、TNC线材等射频连接器,可直接拨打我们的免费热线电话:400-6263-698,专业工防师免费为您答疑解惑。

本文来源:https://www.china-guan.com/27141.html

关于TNC连接器的标准,小编特别为您整理这篇文章,让你可以对tnc连接器有一个更为深入的认识。买tnc,德索值得信赖。任何tnc连接器规格,德索五金电子都能为您定制,包您满意。

德索五金电子 TNC连接器种类包括132个零件编号,其中大多数都符合RoHS和REACH规范。TNC连接器作为终端与同轴电缆、印刷电路板(PCB)或者接线端子连接。我们的TNC连接器按照精密射频和微波工业技术要求制造。

德索五金电子TNC连接器结构分为公头或母头两种型式,样式有标准极性或反极性,阻抗规格为50欧姆。TNC连接器外形分为直型或90度直角型以及隔板式、4孔面板式或免安装式。这些TNC连接器的端接方式有卡接/焊接、压接/焊接、焊接式或焊接/焊接。我们提供的TNC连接器分标准性能和精密性能等级,其材质为黄铜或不锈钢。

TNC连接器可以在您下定单的当天从通过ISO 9001:2008质量体系认证的德索制造工厂发货,我们的工厂拥有品种最齐全、规格最多样的微波和射频元器件库存。

关于“TNC连接器的标准”就为您介绍到这里了,更多TNC连接器相关的技术资料,德索五金电子工防师会继续编辑整理发布tnc知识专题与您分享。德索五金电子,作为一家专业的射频连接器厂商,生产过TNC连接器已有十六年的历史,大话不敢说,但是谈论tnc产品,我们还是有底气的。每一款tnc连接器出厂之前都会经过严格质量检控,确保每一款到达用户手中的tnc连接器都是安全可靠的。如果您需要采购TNC连接器、TNC转接头TNC线材射频连接器,可直接拨打我们的免费热线电话:400-6263-698,专业工防师免费为您答疑解惑。

都以为射频连接器的选择很困难,事实是不是真的如此呢,其实只要牢记八个点,射频连接器的选用便会很简单。对于那些不常用射频连接器的客户而言,肯定希望有专业的工防师来讲解一下射频连接器的选用注意事项,下面就来听听德索五金电子工防师的介绍吧。

给射频连接器的选用注意事项做一个总结,可以归纳为8个方面,具体如下:

1、选定的RF连接器要符合实际使用的频率范围

2、通常情况下,直式RF连接器的电性能比弯式的要好,可以根据实际使用情况来选用。

3、选定的RF连接器要有较小的驻波比。

4、选定的RF连接器要有较小的插入损耗。

5、选定的RF连接器要与配接的RF连接器或电缆的阻抗匹配。

6、螺纹RF连接器的EMC比任何卡口式、推拉式RF连接器要好。

7、有IM要求时,要考虑RF连接器的材料及镀层。

8、通用RF连接器满足要求时,不选用高性能RF连接器。

对于以上射频连接器的选用8点注意事项您还有什么不明白的地方吗,如果还有疑惑的地方,可以直接向我们发送邮件反馈您的问题,德索电子工防师在收到您的邮件后,会第一时间给您答疑解惑。德索电子,国内专业的射频连接器厂家,有着十六年的射频连接器生产经验,我们的生产的射频系列产品涵盖了业内最全的品类,不管您是想要BNCSMA、TNC、F头、N头、PAL、MMCX、MCX、UHF、SMB中的任意产品,我们都能为您实现大批量定制。还在犹豫什么呢,快来不拨打我们的免费热线电话:400-6263-698,专业工防师为您答疑解惑。

“射频连接器的选用请牢记八个点”这篇文章使用的配图均来自德索运营团队原创拍摄,仅供本站用户免费查阅,请勿盗图,谢谢配合。

本文来源:https://www.china-guan.com/category/rf-connectors/

在采购射频DIN1.0/2.3连接器的过程中,作为用户的你,是否为DIN1.0/2.3连接器选型问题困扰过,是否会在心中问自己DIN1.0/2.3连接器选型注意事项有哪些,为了帮助更多的客户在采购DIN1.0/2.3连接器的过程中少走弯路,德索五金电子工防师特意整理了此篇文章,让您更好的掌握DIN1.0/2.3连接器选型技巧。

一般来说,在DIN1.0/2.3连接器选型的过程中,用户需要注意9个方面的事项,具体如下:

1、DIN1.0/2.3连接器性价比

2、DIN1.0/2.3连接器库存和采购周期

3、DIN1.0/2.3连接器可测试性,可靠性,易更换性等

4、DIN1.0/2.3连接器跑多高频率的信号。在自定义管脚分布时,考虑到信号完整性,注意信号和地管脚的分配

5、DIN1.0/2.3连接器走多大的电压和电流,考虑电源去耦和热设计承受能力等

6、DIN1.0/2.3连接器的触头数量。一般情况下,遵循连接器少且触头数多的原则

7、DIN1.0/2.3连接器的安装方式,安装时的注意事项

8、DIN1.0/2.3连接器具体的扣接方式,是否有什么注意事项。如连接器周边是否要保证一定区域内不能有太高的器件存在,避免器件干涉

9、DIN1.0/2.3连接器是否需要考虑EMC问题

读完上文之后,您对于“DIN1.0/2.3连接器选型注意事项”应该非常清楚了吧,更多DIN1.0/2.3连接器选型知识,德索运营团队会继续编辑整理发布在资讯频道与您分享。德索电子,国内专业的DIN1.0/2.3连接器生产厂家,我们生产的DIN1.0/2.3射频连接器均通过了ISO认证,符合国际环保要求,售后体系完善,质量可靠,一年质保,欢迎拨打我们的免费热线电话:400-6263-698,专业工防师为您免费答疑解惑。

“DIN1.0/2.3连接器选型注意事项都在这里了”这篇文章使用的配图均来自德索运营团队原创拍摄,仅供本站用户免费查阅,请勿盗图,谢谢配合。

DIN1.0/2.3连接器产品频道:https://www.china-guan.com/rf-connectors/din1-0-2-3-connector/

射频连接器的种类当中,有一款DIN 1.0/2.3连接器的产品,这款产品在德索工厂每个月有着较高的出货量,销量持续走高,对于这样一款热门的产品,德索电子工防师便特地整理了一些资料,让您介绍一下DIN 1.0/2.3连接器模块化背板系统。采购DIN 1.0/2.3连接器,德索五金电子是您的放心之选,联系电话:400-6263-698。

根据最新消息显示,全球领先的全套互连产品供应商RF DIN 1.0/2.3模块化背板系统具有独特的凸起胶壳设计,能够达到最多10个端口的扩展能力,从而增强直角PCB插配灵活性。

在融合视频、数据和语音应用时,系统设计人员一直在寻求提高性能且整固空间的方法。RF DIN1.0/2.3模块化背板系统为他们提供了适合紧凑空间的超小型解决方案,并且提供了用于RF信号路由的出色方法。

(德索部分DIN 1.0/2.3连接器产品展示)

这款模块化板对板系统提供多种选项,包括标准四端口、75 Ohm触点型款或可定制的6、8和10端口50 Ohm触点型款,DIN 1.0/2.3接口可以实现最大1.00 mm轴向接合容差,在插配直角PCB时为用户提供更大的灵活性。RF DIN 1.0/2.3背板系统是市场上唯一能够增加用于DC至3 GHz频率应用的板对板内容的背板系统,因而适用于有线电视(CATV)、通讯系统和高密度无线电应用。这些连接器还具有用于快速安装的推挽式接合设计,以及一个在RF触点前接合的以防止碾压破坏的塑料外壳。

关于“DIN 1.0/2.3连接器模块化背板系统”的知识就介绍到这里了,更多DIN 1.0/2.3连接器相关的专业知识,德索运营团队会继续编辑整理发布在资讯频道与您分享。德索电子,国内专业的DIN 1.0/2.3连接器生产厂家,有着十六年的DIN 1.0/2.3连接器生产经验,产品通过了ISO认证,符合国际环保要求,有需求的客户可以拨打我们的电话进行采购。

一起认识下DIN 1.0/2.3连接器模块化背板系统”这篇文章使用的配图均来自德索运营团队原创拍摄,仅供本站用户免费查阅,请勿盗图,谢谢配合。

DIN1.0/2.3连接器产品频道:https://www.china-guan.com/rf-connectors/din1-0-2-3-connector/

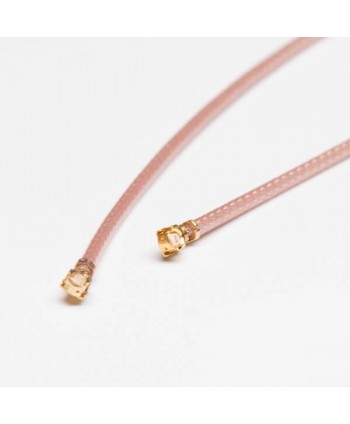

德索五金电子工防师指出,ipex连接器的作用,主要是应用在lvds线束和主板端。在选购ipex连接器的过程中,不少用户对比了多次之后,终于找到了合适的型号,却被厂商的一句:您需要原厂还是替代品瞬间搞懵逼了。那么到底ipex连接器原厂的和替代品存在什么区别呢,下面我们就来了解一下ipex连接器原厂的和替代品的区别。

在了解ipex原厂和替代品区别之前,先总结一下客户们选型时担心的几个要素:

1.品质能否达到标准?

2.参数、电气性能是否一致?

3.线端如果使用的是替代品,板端使用的是原厂是否可以匹配想兼容?

4.使用寿命是否能够达标?5.交期和价格是否有优势呢?

接下来就以上问题给朋友们解答一下,或许可以能帮到您。

ipex连接器来自日本,主要研发生产可靠的超小型(小间距)连接器,行业中称之为“原厂”。替代品来自于台湾、大陆等企业以“原厂”的产品型号作的开发替代,型号在行业中通用。为什么会有替代品的出现呢?主要是因为电子产品发展速度过快,需求量过大。原厂的交期、价格让一些下游厂商望而却步。为了缓解需求这一局面,一批做连接器替代品的厂家应运而生。

这些替代的ipex连接器在应用中经受了长时间的验证和考验,一批批的应用在我们生活中常见的笔记本电脑、平板、显示器、工控医疗、带液晶屏等众多领域,被众多的厂商采用至今。至于参数和电气性能、接口兼容性以及使用寿命都是与原厂基本无差异的。但也不是所有的型号都有替代品,所以有些型号的线端或板端还是只有原厂有,需要通过代理商购买。至于交期和价格,就需要看产品的型号了。另一个优势就是价格和交期上的差异,下游厂商为了交货快、降低成本便赢得了很多用户的采用!

读完上文之后,您对于“ipex连接器选型原厂出品和替代品的区别”应该清楚了吧,更多ipex连接器相关的技术资料,德索运营团队会继续编辑整理发布在资讯频道与您分享。德索电子,国内专业的IPEX连接器生产厂家,有着十六年的IPEX连接器生产经验,产品通过了ISO认证,符合国际环保要求,一年内免费质保,售后体系完善,值得您的信赖。挑选ipex连接器、ipex转接头、ipex线材,直接进入我们的产品专题:https://www.china-guan.com/products/,上千款IPEX优质产品待您来挑选。

“没想到ipex连接器选型有原厂和替代品之分”文中配图均来自德索摄影团队高清拍摄,仅供本站用户免费查阅,谢谢配合。

关于射频连接器的分类您可清楚,知道射频连接器是怎么分类的吗,如果您是一名连接器行业的采购人员,有必要弄清楚射频连接器的分类知识。下文中,德索电子工防师将重点为您科普一下射频连接器的分类是怎么分的,希望通过我们的介绍之后,您能对射频连接器的分类有一个更深入的认识。

一般来说,射频连接器的分类,我们主要会从连接界面结构、尺寸大小这两方面入手,具体内容如下:

一、按连接界面结构分为:

卡口式(内卡口、外卡口):BNC

螺纹式(右旋螺纹、左螺):L29(7/16),N,F,TNC,SMA,SMC,SSMA,SSMB,FME,L9(1.6/5.6),7mm,3.5mm,2.4mm,K(2.92mm),1.85mm,1mm;

推入式(直插式、自锁式):SMB,SSMB,MCX,MMCX,SMP,SMI,BMA,SAA;

法兰连接式;

二、按尺寸大小分类:

标准型:UHF,N,7/16,7mm;

小型:BNC,TNC;

超小型:SMA,SMB,SMC,MCX,BMA,SAA,3.5mm;

微型:SSMA,SSMB,MMCX,2.4mm,K(2.92mm),1.85mm,1mm;

上述介绍的射频连接器分类的知识,只要您读懂了,便可依葫芦画瓢,快速精准的对射频系列产品做一个分类。关于射频连接器的分类是怎么分的就介绍到这里了,更多射频同轴连接器的分类的知识,德索电子工防师会继续编辑整理发布在射频知识专题页面与您分享。您有任何关于射频连接器产品方面的疑惑,可以拨打我们的免费热线电话:400-6263-698,专业工防师免费为您答疑解惑。德索电子,是国内专业的射频连接器生产厂家,至今已有十五年的射频连接器生产经验,产品通过了ISO认证,符合国际环保要求,售后体系完善,一年内免费质保,是您可以放心合作的靠谱厂商。

采购射频连接器,直接进入我们的射频产品专题:https://www.china-guan.com/rf-connectors/,在此页面上有着详细的射频连接器产品分类,各种射频RF连接器系列产品规格齐全,多达上千种,足以满足大部分用户的射频产品供应需求。还在犹豫什么呢,赶紧开启与我们的合作之旅吧。“射频连接器的分类是怎么分的”文中配图均来自德索摄影团队高清拍摄,仅供本站用户免费查阅,谢谢配合。

本文来源:https://www.china-guan.com/24563.html

如果我们把连接器比大家庭的话,那么射频连接器绝对是这个家庭中最有份量的成员之一。对于那些经常需要采购射频连接器相关产品的客户来说,笔者认为大家有必要去认识射频连接器技术的基础知识。那么到底射频连接器的基础知识包含了哪些内容呢,下面请跟随笔者的思路,一起来了解一下射频连接器的技术基础知识吧。

一、射频连接器的概念

了解射频连接器的基础知识,一定要先连接器射频连接器的概念是什么。在权威的学术领域当中,射频连接器通常被认为是装接在电缆上或安装在仪器上的一种元件,作为传输线电气连接或分离的元件。它属于机电一体化产品,起到一个桥梁的作用。

二、射频连接器的特点

了解完射频连接器概念之后,另一个较为基础的知识便是射频连接器的特点。射频产品的特点,大致有六点,具体如下:1.品种规格多:国际通用系列20多个,品种规格更多。2.靠机械结构保证电气特性,属机电一体化产品,与其它低频类连接器有本质的区别。3.零件加工主要是车削机加工,装配手工作业多,难以进行自动化装配。4.产品更新换代慢。5.是电连接器的重要组成部分,属于有一定技术含量的劳动密集型产品。6.产品可靠性,失效模式与失效机理复杂。

关于射频连接器技术基础知识的内容就为您介绍到这里了,更多射频连接器基础知识的内容,您可以关注德索电子射频知识专题频道查阅。德索电子,是国内专业的射频连接器生产厂家,在东莞射频连接器厂家排名中一直遥遥领先,在市场上也有着良好的口碑与形象,是用户们可以放心选择的靠谱厂商之一。目前,德索射频系列的产品涵盖了bnc、sma、f头、n头、smb、tnc、mmcx、uhf、shv等,每一款均通过了ISO认证,符合国际环保要求,售后体系完善,值得您的信赖。
