没想到RJ45连接器中的滤波器在以太网中竟有这么多作用!

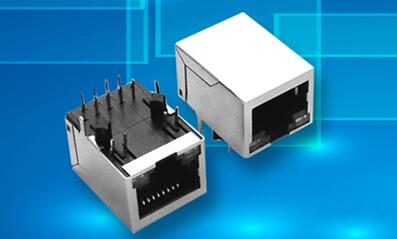

谈起rj45连接器,相信很多人一定不会觉得陌生,但是若问你rj45连接器中的滤波器有什么作用,它与以太网有何关系,怕是没几个人能全面的回答出来,为了让大家更好的了解RJ45连接器中的滤波器在以太网中的作用,下面德索五金电子工程师将为您进行一个详细的解答。

设备中,通过PHY接RJ45时,rj45连接器中间都会加一个网络变压器。有的变压器中心抽头接到地。而且接电源时,电源值又可以不一样,3.3V,2.5V,1.8V都有。这个变压器的作用分析如下:

1、中间抽头为什么有些接电源?有些接地?这个主要是与使用的PHY芯片UTP口驱动类型决定的,这种驱动类型有两种,电压驱动和电流驱动。电压驱动的就要接电源;电流驱动的就直接接个电容到地即可!所以对于不同的芯片,中心抽头的接法,与PHY是有密切关系的,具体还要参看芯片的datasheet和参考设计了。

2、为什么接电源时,又接不同的电压呢?这个也是所使用的PHY芯片资料里规定的UTP端口电平决定的。决定的什么电平,就得接相应的电压了。即如果是2.5v的就上拉到2.5v,如果是3.3v的就上拉到3.3v。

3.这个变压器到底是什么作用呢,可不可以不接呢。从理论上来说,是可以不需要接变压器,直接接到RJ45上,也是能正常工作的。但是呢,传输距离就很受限制,而且当接到不同电平网口时,也会有影响。而且外部对芯片的干扰也很大。当接了网络变压器后,它主要用于信号电平耦合。其一,可以增强信号,使其传输距离更远;其二,使芯片端与外部隔离,抗干扰能力大大增强,而且对芯片增加了很大的保护作用(如雷击);其三,当接到不同电平(如有的PHY芯片是2.5V,有的PHY芯片是3.3V)的网口时,不会对彼此设备造成影响。

关于“RJ45连接器中的滤波器在以太网中的作用”就介绍到这里了,是不是有点吃惊,没想到RJ45连接器中的滤波器在以太网中竟有这么多作用。在我们的rj45知识频道www.china-guan.com/category/rj45ask/还有更多rj45相关的技术文档,感兴趣的用户可以前往查看。本司至今已有十三年的rj45网络连接器生产设计历史,所产的rj45网络连接器销往全世界40多个国家和地区,深受国内外用户的好评。同时,德索的rj45网络连接器产品均通过了ISO认证,符合国际环保要求,值得每一位用户的信赖。
