干货:无线路由器改sma头-极贰路由改装SMA接口换天线

在下文中,德索五金电子工程师将会为您介绍一下无线路由器改sma头-极贰路由改装SMA接口换天线的相关知识,轻松几步,您便会知道如何操作。如需采购sma系列产品,拨打电话:0769-81153906。

一般而言,新极贰、极三(无线路由器)自带的天线增益dbi较小且不可更换天线,接受性能受到约束,应用场景受到限制。在日常应用中我们需要增加无线路由的天线增益,或者使用定向天线以获得更远、更稳定的传输,这一且都要从改路由SMA接口,可拆天线开始。

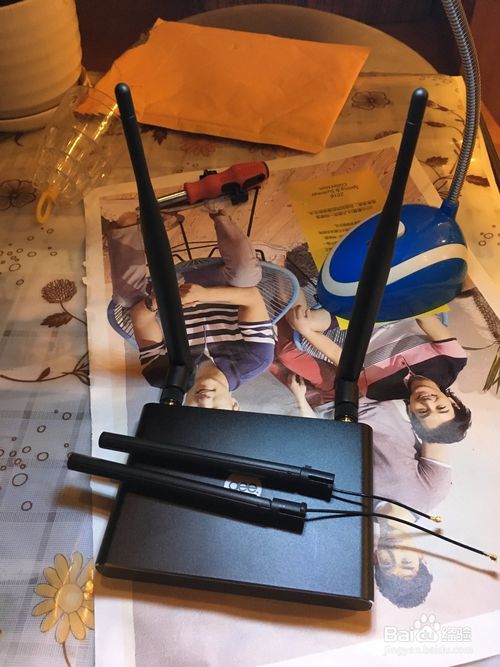

  工具/原料

新极贰路由器(或者其他无线路由)

6dbi无线天线两根,可根据自己使用情况选择天线

ipx-sma线两根

螺丝刀

胶卡片

  第一步:拆开路由

1

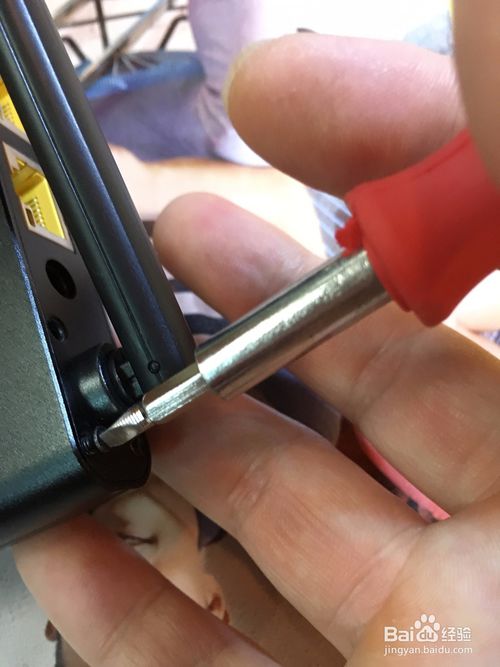

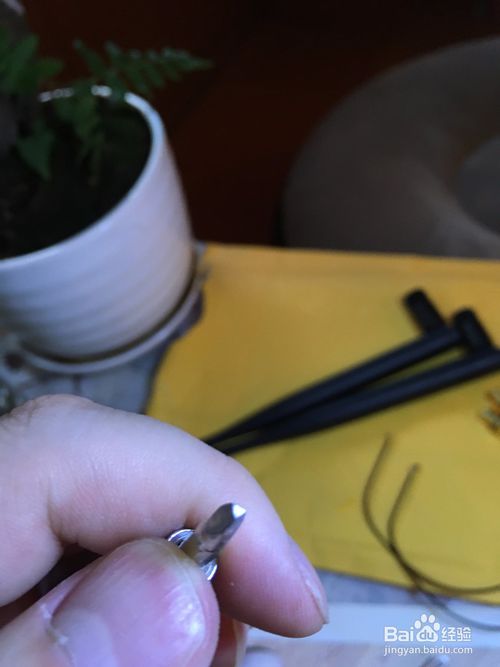

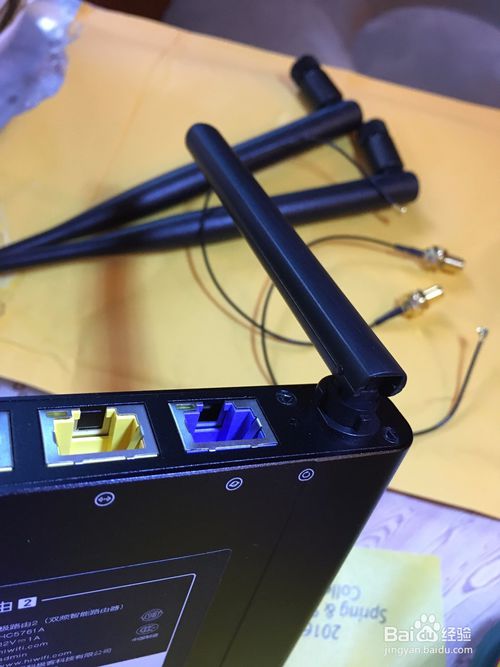

将需要使用到的工具和原料准备好,拿起螺丝刀拆开机器,注意把无线路由的天线放倒好拆,此路由为三角型螺丝孔,我是自己磨了一把螺丝刀。









  2

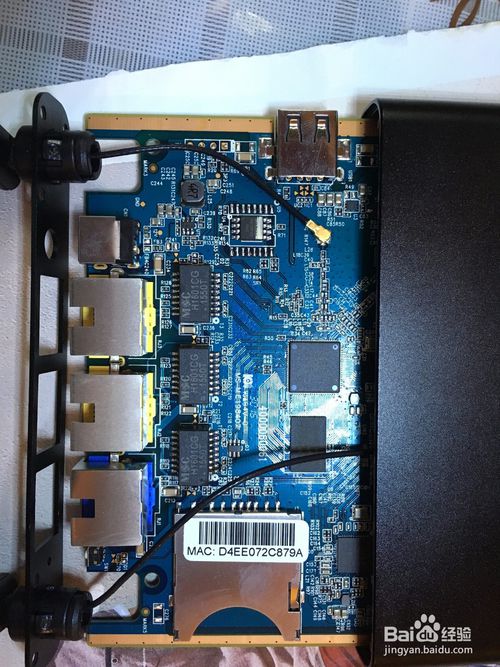

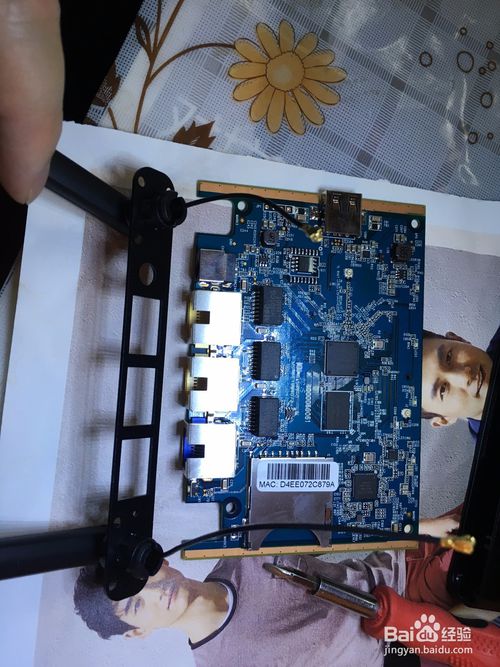

拆开所有螺丝把挡板往外拉,整个板子就出来了。

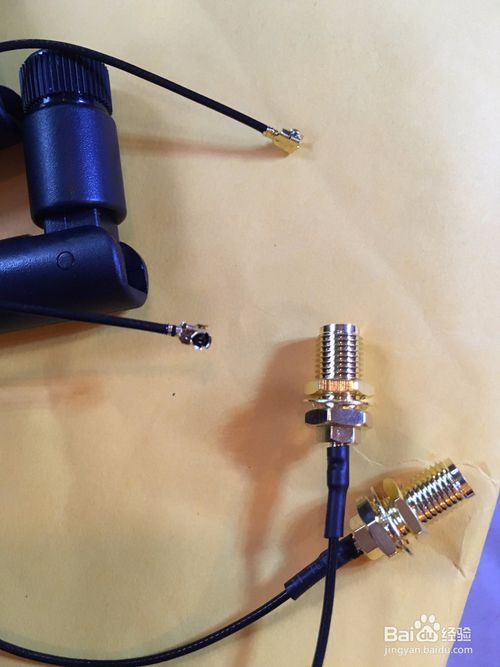

极贰、极三都是 ipx转SMA接口

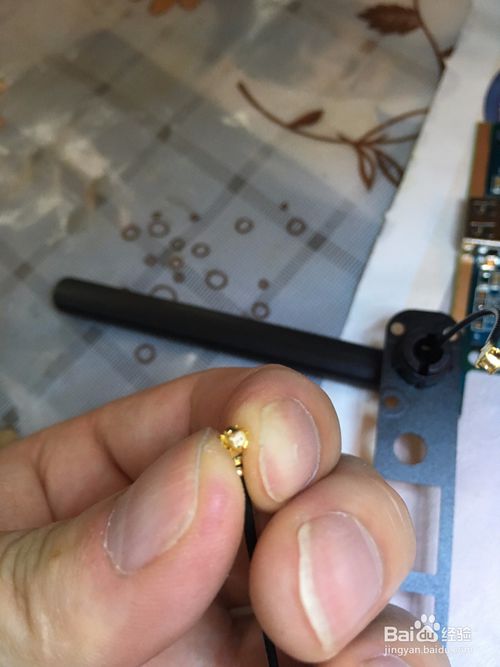

用手指甲捏住直接就可以拔出来。









END



  第二步,换SMA接口

1

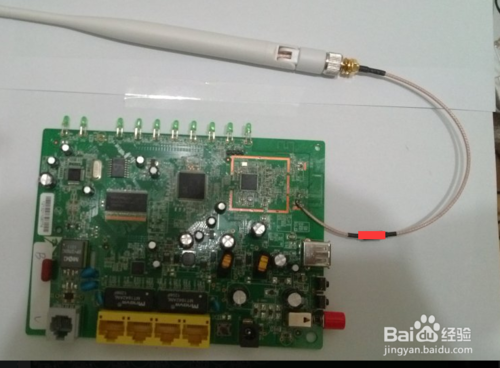

如果遇到路由器是焊接线的,把原天线的连接线剪断一会儿手工接上就行了。

2

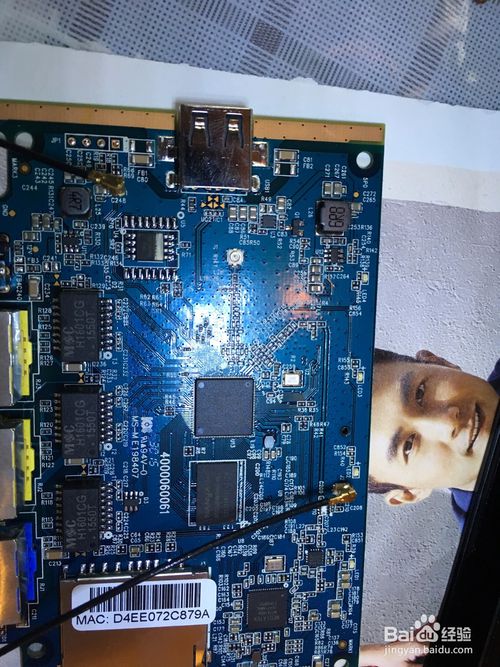

极贰是ipx的接口可以直接拔出来









3

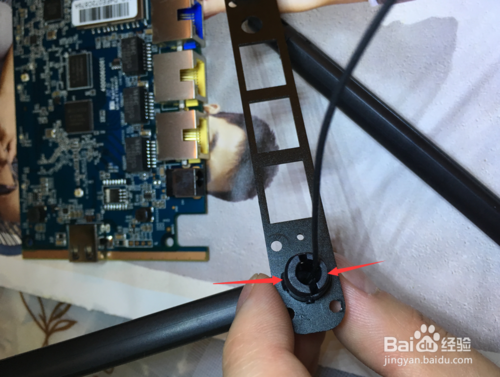

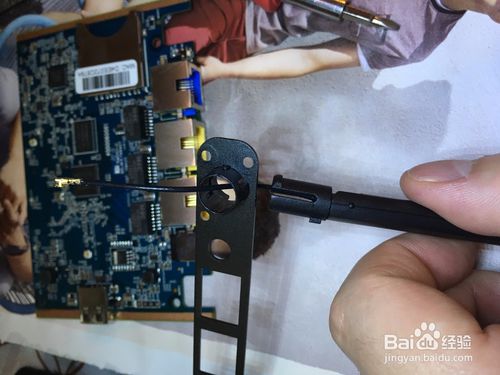

取下原有天线,天线是中空的用力就可以完整取出来,天线基座也是一样用里压一下就能取下来。









END



  第三步,安装新SMA接口

1

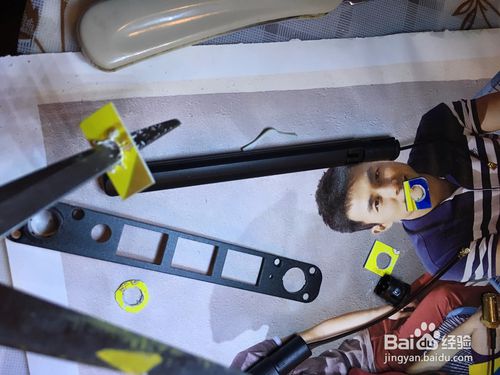

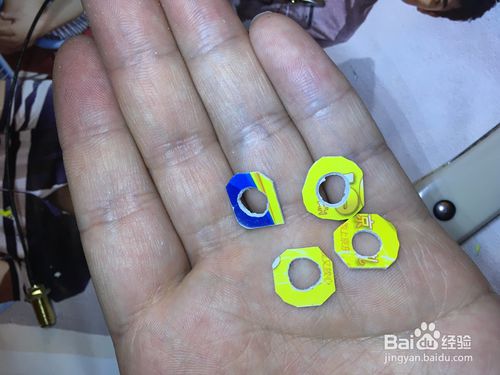

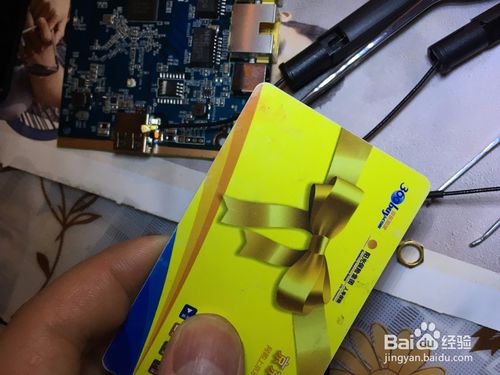

在安装新口的时候,发现SMA的垫片太小了,要自己用胶卡做垫片。

















2

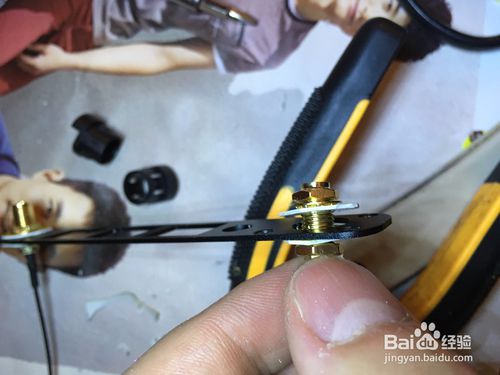

安装ipx-SMA接头到档板上





3

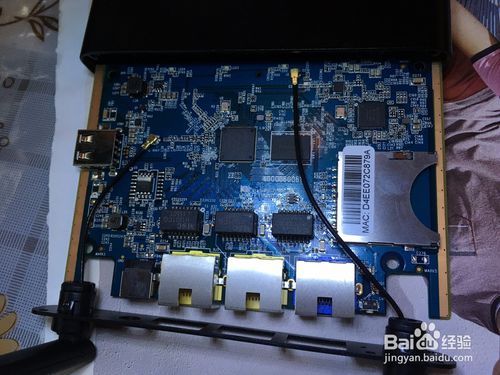

把挡板靠近路由板子,连接ipx接头,要对准用力压一下,有“啪”的声音就紧了。





4

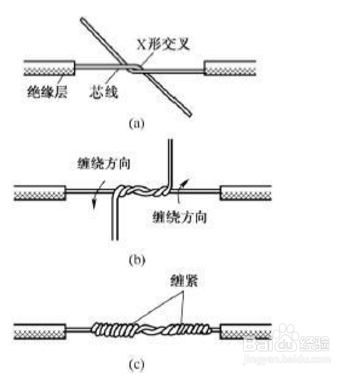

如果遇到是焊接线的,把两条线剪的连接线直接接到一起就可以了。







  5

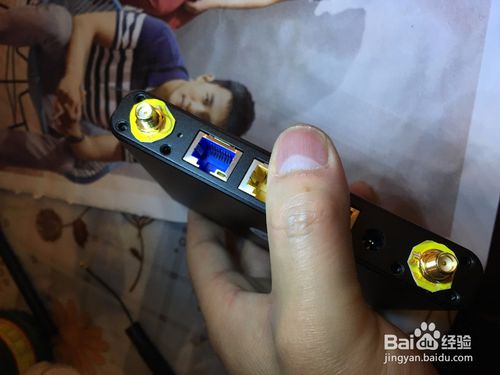

把图中的主板、挡板进行还原,然后上螺丝和天线













END

  第四步,开机测试信号

1

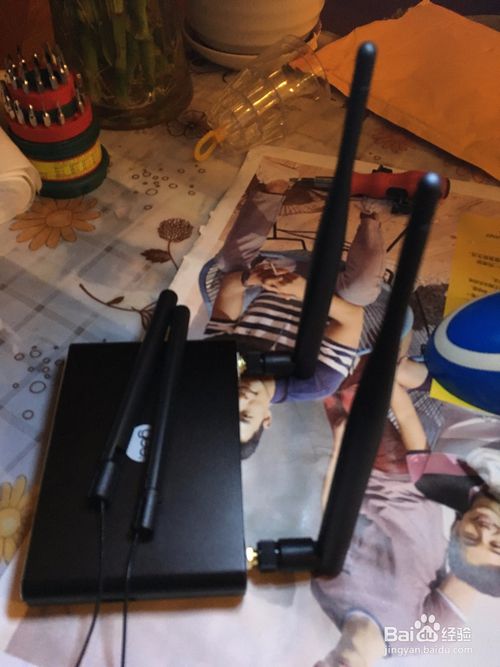

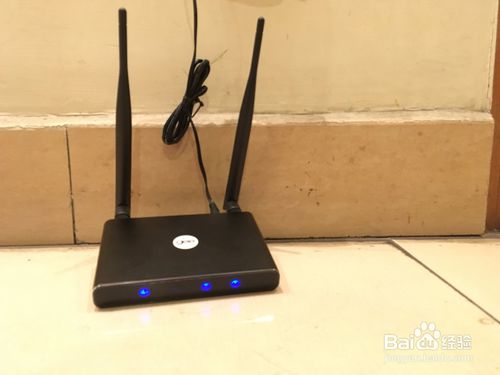

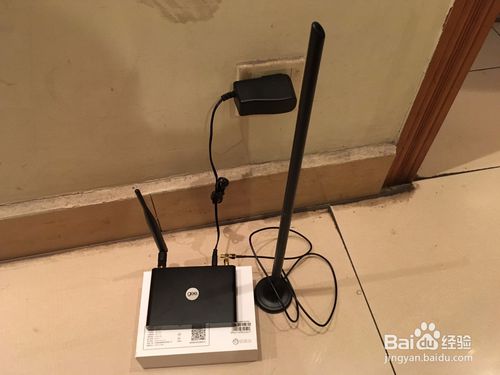

换上准备好的天线开机测试,(可以连接不同增益的天线)。









2

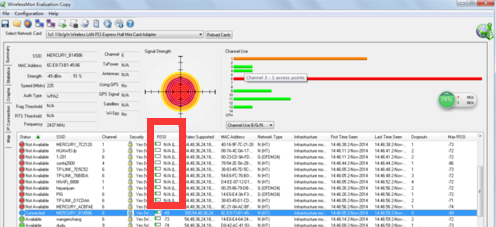

亲们,可以在笔记本上安装类似wirelessmon相关的软件。

看RSSI 这栏,数字是负越小,信号越好,别看错额。



END

  最后,注意事项提醒

注意最好带手套,不要让汗留到路由板上
