n系列射频同轴连接器概念以及相关产品

何为N型射频同轴连接器,您对于n系列射频同轴连接器知识了解多少,n型射频同轴连接器属于rf射频同轴连接器中的一种,下面德索五金电子将为您讲解一下n系列射频同轴连接器的相关知识,希望对你有所帮助。

根据百度百科的定义,N系列射频同轴连接器是按照MIL-C-39012标准研制生产的螺纹连接机构的中小功率射频同轴连接器,特征阻抗有50Ω和75Ω,频率范围0~11GHz,具有抗振性强、可靠性高、机械电气性能优越等特点,广泛应用于雷达、广播、通讯等无线设备的场合。

N系列射频同轴连接器简介

N 系列射频同轴连接器 SERIES RF COAXIAL CONNECTORS

N系列产品是一种螺纹连接的中功率连接器,它具有可靠性高,抗振性强、机械和电气性能优良等特点,广泛用于振动和环境恶劣条件下的无线电设备和仪器及地面发射系统连接射频同轴电缆。

Power person who join in the what series of N products join by one whorl, it has the characteristic of reliable and strong ant-vibration nature, machinery and electric performance finely. It is used in vibration and environment abominable radio equipment of terms and instrument and ground launch system join the coaxial cable of the radio frequency extensively.

主要技术特性 TECHNICAL CHARACTERISTICS

温度范围 Temp.range -65~+165°C (PE Cable)

振 动 Vibration MIL-STD-202, Method 213

特性阻抗 Impedance 50Ω

频率范围 Frequency Range DC~11GHz

工作电压 Working Voltage 1000V max (有效值)

耐 压 Withstand Voltage 2500V rms (海平面最小值)

接触电阻 Contact resistance

内导体之间 Center Contact ≤ 1 mΩ

外导体之间 Outer Contact ≤ 1 mΩ

绝缘电阻 Insulation resistance ≥ 5000 MΩ

电压驻波比 VSWR 直式 Straight ≤ 1.15

弯式 Right angle ≤ 1.25

耐用性 Durability(mating) ≥500次(cycles)

材料与涂覆 MATERIAL PLATING

壳体 shell 黄铜 brass 镀亮镍 nickel plated

插针 contact pin 黄铜 brass 镀硬金 gold plated

弹性接触件elastic contact铍青铜 beryllium 镀硬金 gold plated

插孔 socket 铍青铜或锡青铜beryllium or tin brass 镀硬金 gold plated

绝缘体 insulator 聚四氟乙烯 PTFE

压接套 crimp ferrule 铜合金 copper alloy 镀镍或镀金 nickel or gold plated

o型密封件o-ring sealing 硅橡胶 6146 silastic

适用技术标准 APPLICABLE STANDARD

MIL-C-39012;

CECC 22210;

IEC 60169-16

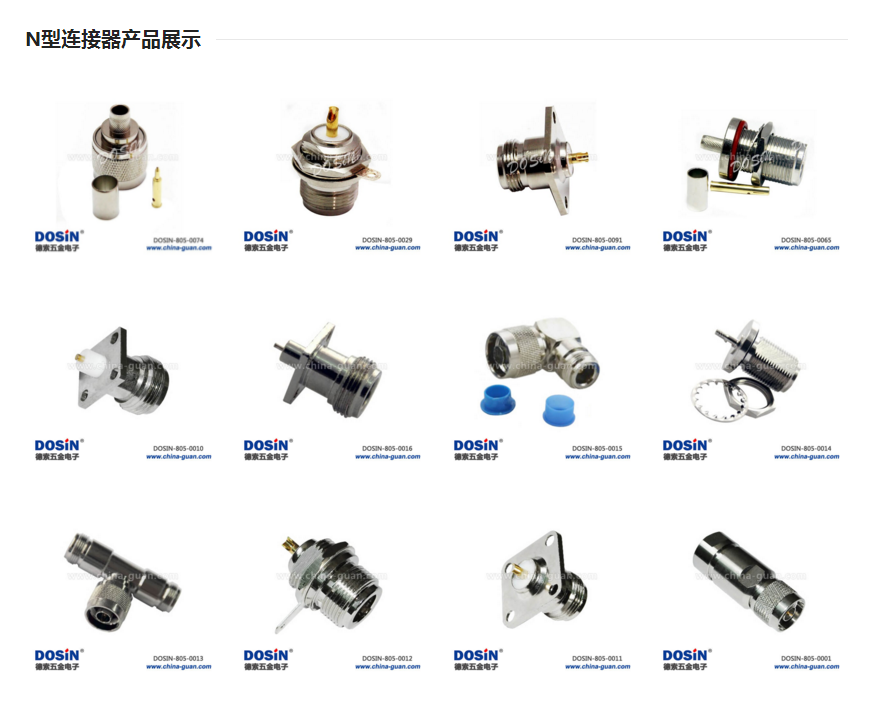

德索五金电子n系列射频同轴连接器产品展示,您可以直接进入我们的n型射频同轴连接器频道,多款高性能产品待您挑选。我们有自己独立的工厂,接受各种要求的定制服务,并且能按时交货,我们的电话 0769-81153906,欢迎您的垂询。
