射频同轴连接器系列产品展示

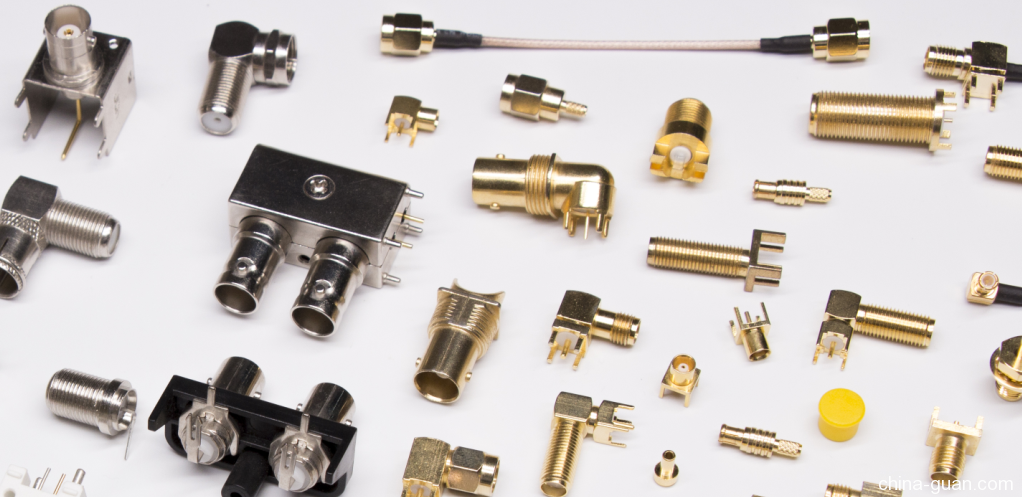

德索五金电子射频同轴连接器系列产品,包含了BNC、TNC、SMA、SMB、F型、N型、MCX/MMCX等。德索制造的射频同轴连接器,每一款都有自己的特点与优势,做工精良,质量良好,依据国际MIL-C-39012,CECC22120和IEC60169-8标准生产。产品设计合理紧凑,减少安装空间;推入式界面,非常适合快速插拔使用,方便快捷;高性价比,出色的宽频性能和低反射率,使用性能稳定;

bnc连接器才rf同轴连接器中,(英语:Bayonet Neill-Concelman,直译为“尼尔-康塞曼卡口”)是比较常见的一类。BNC连接器用于射频信号的传输,包括模拟或数字视频信号的传输、业余无线电设备天线的连接、航空电子设备和其他的一些电子测试设备的连接。

BNC快速接头(RG58,RG59)同轴线缆连接器公头

bnc快速接头(rg58,rg59)同轴线缆连接器公头
TNC被看作是BNC产品的螺纹版本,英文全称是Thread Neill-Concelman(螺纹连接器)。TNC系列产品是按照美军标MIL-C-39012研制生产的一种有螺纹连接机构的中小功率连接器。它具有抗振性强、可靠性高、机械和电气性能优良等特点,广泛应用于手机、航空管制、遥测、蓝牙和GPS组件、无线基站,微波通讯、雷达、网络设备、天线支架,机器对机器通信、安防安保设备、检测设备等。

TNC型射频连接器电镀咏焊接直式公头连接头

tnc连接头直式公头螺母锁紧连接式RF射频同轴连接器
F头连接器主要用在无线电视、有线电视等范围,通常会配合RG-6/U及RG-59/U型电缆使用。最早于1950年发明。F型连接器相对于其他的RF射频连接器结构更简单,因而制造成本更加低廉。但其对于75欧姆却有着良好的阻抗匹配能高达1Ghz,而且可用带宽高达几GHz。F公头接头通常为挤压式,F母头有一个 3/8-32 螺旋头。

英制F母头弯插PCB板端射频同轴连接器

英制f母头弯插PCB板端射频同轴连接器
N型连接器属于中等大小的螺纹射频连接器,主要作用是连接同轴电缆。它是最早能够传输微波频率信号的连接器之一,在20世纪40年代由贝尔实验室的保罗·尼尔尔发明,并在当时被命名。广泛引用于航天和国防、医疗、商用汽车、通讯、电信、广播电子、WIFI网络及工业领域中的机器对机器通信等等。

N型公头射频连接器直式压接同轴线缆

n型公头射频连接器直式压接同轴线缆
SMA连接器是一种应用广泛的小型螺纹连接的同轴连接器,它具有频带宽、性能优、高可靠、寿命长的特点。SMA连接器适用于微波设备和数字通信系统的射频回路中连接射频电缆或微带线。主要应用于航天和国防:手持现场设备、仪表,医疗:仪表,商用汽车:蓝牙、GPS,通讯、电信:基站,数据、通信:WIFI网络、无线城域网(WiMAX),工业:主动/被动组件, 仪表,机器对机器通信。

SMA公头转接线弯式压接射频同轴连接器

sma公头转接线弯式压接射频同轴连接器
SMB连接器英文(SubMiniature version B)连接器是在20世纪60年代发明的同轴RF连接器。SMB连接器的尺寸小于SMA连接器,采用推入式耦合方式,有50Ω或75Ω阻抗版本,频率从DC到4 GHz的出色的电气性能。

SMB连接器弯式焊接镀金公头射频同轴线缆

smb连接器弯式焊接镀金公头射频同轴线缆
MCX MMCX连接器连接器是在20世纪80年代到90年代在欧洲开发的,采用推入式耦合方式,适合快速插拔。超微型尺寸,体积小,重量轻,结构紧凑,广泛应用于有空间限制的小型通讯设备。其主要应用领域包括,消费电子(GPS全球定位系统,高清电视,无线网络电视和音频),航天和国防(GPS,通讯系统),医疗(遥测),通讯、电信(GPS跟踪、定位、导航设备,无线基站,无线局域网),数据、通信(无线局域网/WLAN,无线个人网/蓝牙,无线广域网/WWAN),工业(机器对机器通信)等。

优质射频同轴连接器直式母头2角PCB板插座板端MMCX接头

优质射频同轴连接器直式母头2角PCB板插座板端MMCX接头
上文中,德索五金电子介绍了每一种射频同轴连接器的基本知识,同时例举出了一款相应的产品,供用户点击进入详细的了解每一款产品的具体情况。如果以上内容,无法满足您的需求,您可以拨打我们的客服热线 0769-81153906,会有专人解答您的困惑。

德索五金电子有12年的射频同轴连接器生产经验,一直以来专注于研发、生产、销售各种rf系列产品,拥有超过3000多平米的生产厂房,装备精良的车间和多条整机自动生产线,员工几百人。所有产品都通过了ISO9001质量体系认证,产品根据ROHS 和 REACH标准的要求进行生产,满足国内外市场的环保和品质要求。
