一篇关于射频同轴连接器分类的文章,太专业了!

今天德索五金电子有限公司将要讲述的话题是围绕射频同轴连接器的分类展开的,这篇文章由德索的资深技术人员倾心口述,专业程度毋庸置疑。更多射频同轴连接器知识,尽在德索www.china-guan.com官网。

射频同轴连接器,也为同轴连接头、同轴线缆接口,指连接两个轴的端部所用到的零件,以保证两个轴的中心线在同一轴线上。同轴连接头在连接应用中,有许多种同轴连接头可以选用,而且每种同轴连接头都是为特定目的和具体应用而设计。

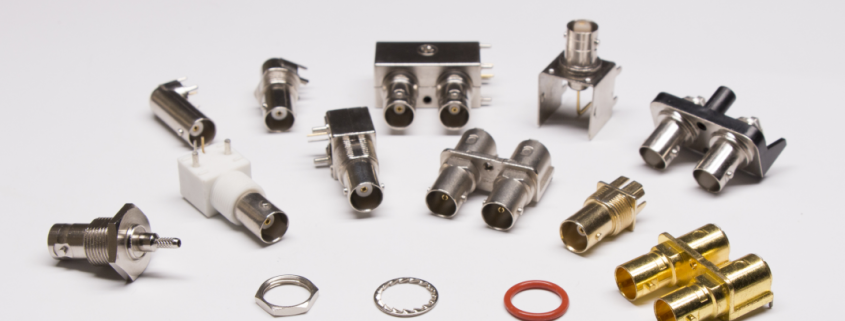

1. BNC连接器:俗称Q9头,简称BNC头,英文Bayonet Navy connector,全名海军刺刀连接头,最初主要以军用为目的,目前已经在视频和射频方面得到了广泛应用,其为最典型的同轴连接头,卡口连接保证连接迅速、接触可靠。BNC头是一种安装方便且价格低廉的常见同轴连接器,工作频率可高达2GHz,在4GHz以上,开槽会辐射信号。螺纹连接型,即TNC连接器(也为螺纹型BNC连接器)解决了信号泄漏的问题,TNC连接器工作频率可高达12GHz。BNC连接头目前常用50Ω和75Ω两种特征阻抗。

2. N型连接器(Navy)为螺纹连接,于1940年出现,主要用于4GHz以下的军用系统;1960年进行了改进,工作频率提高到12GHz,后又提高到18GHz,常用为50Ω,有些75Ω产品也采用N型设计,其内导体直径较小,和50Ω的连接头不相容。N型连接器是一种螺纹连接的中功率连接器,具有可靠性高、抗振性强、机械和电气性能优良等特点,广泛用于振动和环境恶劣条件下的无线电设备和仪器、及地面发射系统连接射频同轴电缆。

3. SMA连接器属于小型头(Subminiature A),由Bendix Scintilla公司设计,最常用RF微波接头之一,螺纹连接紧凑、耐用,频率为DC-18GHz。这种接头主要用于半钢电缆和固定连接的部件中。因为SMA的介质支撑固定起来比较困难,大多数SMA连接头反向系数比其它可用于24GHz的连接头要大,为螺母连接,满足高震动环境对连接器的要求。

4. SMB连接器全称为Subminiature B,相比SMA连接器,采用为插拔式或卡入式连接,而非螺纹连接,这样连接与断开快捷方便。工作频率一般可达4GHz,常用为数据信号传输,例如数字蜂窝、GPS和无线局域网。

5. SMC连接器全称为Subminiature C,比SMA接头小得多,它非常适合在空间受限制,泄漏要小且圆定连接的场合使用,工作频率一般可达10GHz,常用为信号传输,例如防震要求高的汽车GPS和通信。

6. MCX连接器(MICROAX COAXIAL CONNECTORS )是一种推入式小型连接结构、外形小巧、连接方便快速的射频同轴连接器。MCX连接器的特性阻抗为50Ω和75Ω两种阻值,其连接器适合在空间狭小和重量轻的地方使用,外形比SMB连接器小30%。工作频率一般可达6GHz,常用为数据信号传输,例如GPS天线和射频仪器。

7. MMCX连接器(MINIATURE MICROAX COAXIAL CONNECTORS )是一种微小型同轴连接器,比MCX更小的微型产品。采用锁扣式连接,可360度转动,适合要求外形小、重量轻的场合。工作频率一般可达6GHz,常用为数据信号传输,例如GPS天线和PCMCIA卡。

阅读完上述内容之后,您应该对射频同轴连接器的分类有一个基本认识了,每一种连接器都有着其对应的用途,如果您有采购及定制方面的需求,可以拨打德索的电话0769-81153906,我们会安排专业人员第一时间解决您采购定制方面的困扰。
