FPC连接器结构原理科普

经常和fpc连接器打交道的用户,了解一些fpc连接器结构原理的知识是非常有必要的,那么fpc连接器的结构原理是怎么样的呢,下面德索五金电子工程师就来为您科普一下fpc连接器结构原理这方面的内容。

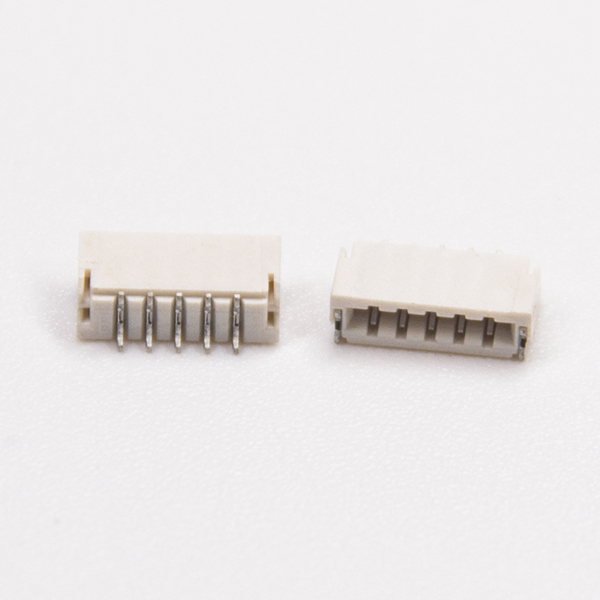

德索工程师指出,FPC连接器可实现薄型化,并且为抑制连接器之占用面积,而谋求小型化,高频信号传输的连接器,此连接器包含四部分组成,分别是胶芯、舌片、端子、焊接片,下文中是这四部分的知识讲解;

1.FPC连接器胶芯的功能是保护端子,绝缘,连接时之导正,提供机构强度等,FPC连接器胶芯的制造过程一般是使用注塑工艺,材质多为PA9T材料。

2.FPC连接器舌片的功能是压接排线,绝缘,连接时之导正,提供机构强度等,FPC连接器舌片的制造过程一般是使用注塑工艺,材质使PA10T、PPS材料。

3.FPC连接器端子的功能是电子信号之导体传输,制造过程是使用冲压+电镀工艺(镀金或镀锡,提升产品的焊接能力),材质使用磷青铜C5191材料。

4.FPC连接器焊接片的功能是元件定位、固定、增加强度等,制造过程也是使用冲压+电镀工艺(镀金或镀锡,提升产品的焊接能力),材质使用青铜C2680材料。

读完上文之后,您对于“FPC连接器结构原理”应该有一个基本了解了,如果您还有fpc连接器结构原理以外的问题,可以查阅网站上其他fpc连接器的文档,相信可以解决您的困惑。如需采购fpc连接器,请拨打我们的热线电话:400-6263-698,专业工程师辅助您的fpc产品采购工作顺利进行。

本文来源:http://www.china-guan.com/12837.html
